Установка обеспечивает автоматическое дистанционное наведение по углу возвышения и азимуту, приведение направляющих труб на угол заряжания и стрельбы, а также автоматическую установку взрывателя на снарядах. Приводы горизонтального и вертикального наведения установки – электрического типа; применяется дистанционный электронно-следящий привод ЭСП-ЗИФ-121.

Снаряжание установки производится автоматически цепным досылателем из подпалубных турникетов (тракт подачи), которые пополняются вручную двумя заряжающими, входящими в состав боевого расчета комплекса ПК-2, из кранцев, расположенных вокруг установки в подпалубном помещении. При заряжании стволы автоматически приводятся в вертикальное положение, причем заряжание возможно при любом горизонтальном угле наведения ЗИФ-121. Установка параметров дистанционных трубок снарядов (времени срабатывания взрывателя снаряда), выработанных по данным от прибора управления стрельбой, обеспечивается дистанционным электронно-следящим приводом автоматического установщика трубок ЭСП-АУТ. Для выброса неисправных или осечковых снарядов имеется специальный механизм; удаление происходит автоматически, дистанционно, при помощи пневмопривода. Продувание же труб палубной ПУ выполняется автоматически воздухом от корабельной сети.

Турбореактивные снаряды помех предназначены для защиты кораблей среднего и большого водоизмещения от управляемого оружия противника на средних и дальних рубежах обороны путем постановки ложных целей для дезинформации систем наведения и самонаведения ракетного оружия.

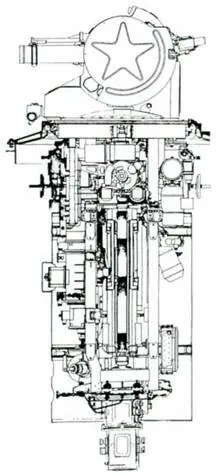

Схема пусковой установки ЗИФ-121.

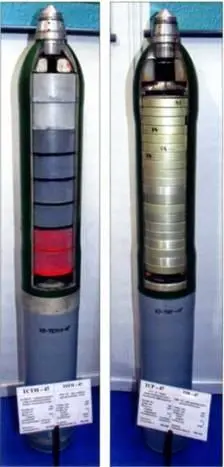

Слева: макет снаряда ТСТМ-47 (АЗ-ТСТМ-47), предназначенного для постановки комбинированных оптикоэлектронных помех. Хорошо видно комбинированное (дымовое, лазерное) снаряжение снаряда, в нижней части которого отчетливо различимы элементы постановки помех для тепловизионных систем наведения (самонаведения). Справа: макет снаряда ТСР-47 (АЗ-ТСР-47), предназначенного для постановки радиолокационных помех повышенной эффективности. На разрезе хорошо видны «таблетки» дипольных отражателей.

Снаряд радиолокационных помех ТСП-47 (АЗ-ТСП-47) предназначен для постановки дезинформирующих и отвлекающих ложных радиолокационных целей – дипольных отражателей. Он имеет длину 1105 мм и массу 37 кг, при этом масса снаряжения его достигает 7,7 кг. Дальность постановки помех – от 500 до 6000 м. При разрыве снаряда его снаряжение формирует дипольное поле, по своей эффективной поверхности рассеивания (ЭПР) близкое к габаритам надводного корабля-носителя комплекса РЭБ и видимое в частотах, в которых работают головки самонаведения (ГСН) атакующих ракет. В результате происходит дезориентация радиолокационных систем обнаружения и целеуказания различных носителей ударного оружия и отвлечения атакующих корабль средств (оружия) противника на другое направление. Причем в целях обеспечения максимально возможного перекрытия частот работы данных ГСН снаряд, по данным отечественных источников, имеет несколько вариантов исполнения (например, известны варианты снаряжения ДС-2, ДС-3, ДС-7 и ДС-10).

Снаряд низкотемпературных помех ТСТ-47 (АЗ-ТСТ-47) предназначен для постановки отвлекающей низкотемпературной ложной тепловой цели, снаряжен ИК-элементами (тепловыми ловушками), имеет длину 1105 мм и массу 37,1 кг, массу снаряжения – 2,6 кг, а дальность постановки составляет порядка 500-6000 м. За счет разрыва снаряжения данного снаряда создается облако тлеющих элементов и имитируется тепловой образ корабля в инфракрасном диапазоне, позволяющий обеспечить дезориентацию атакующих боевых средств противника с ИК- системами наведения.

Снаряд телевизионных помех ТСТВ-47 (АЗ-ТСТВ-47) предназначен для постановки дезинформирующих и отвлекающих ложных телевизионных целей. Он представляет собой снаряд-постановщик поплавкового типа. Снаряд выставляет аэрозольную завесу (контрастное аэрозольное облако черно-белого цвета) для ТВ-систем обнаружения и наведения и для лазерных ГСН вражеских средств поражения. Распыление аэрозоля производится из приводняющегося после отстрела снаряда специального контейнера. Длина снаряда – 1105 мм, масса снаряда – 41,7 кг, а масса пиротехнического снаряжения – 2,15 кг. Дальность постановки помех данным снарядом – порядка 3000-6000 м.

Снаряд визуально-оптических помех ТСО-47 (АЗ-ТСО-47) служит для постановки визуально-оптических помех в виде облака горящих пиротехнических элементов и специальных светоотражателей на дальности порядка 500-6000 м от корабля-носителя, что обеспечивает защиту последнего от атакующего оружия, оснащенного визуально-оптическими и лазерными системами наведения. Снаряд имеет длину 1105 мм и массу 38,7 кг. Масса комбинированного снаряжения, представленного пиротехническими и светоотражающими элементами, – до 9,2 кг.

Снаряд ТСТМ-47 (АЗ-ТСТМ-47) используется для постановки комбинированных оптико-электронных помех. Они включают в себя помехи различного типа (тип снаряжения – дымовое, лазерное), которые формируют сложное облако – ложную цель, позволяющую оказывать дезинформирующее воздействие на визуально-оптические, оптико-электронные, лазерные, тепловые и, по возможности, на радиолокационные средства обнаружения и наведения (самонаведения). Кассетно-модульный принцип снаряжания снарядов позволяет создавать ложные цели с различными характеристиками пространственно-временного развития облака ложной цели. Длина снаряда – 1105 мм, масса снаряда – 37,6 кг масса снаряжения – 4 кг, дальность постановки – 500-6000 м

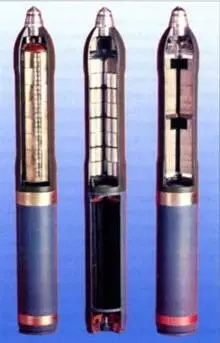

Снаряды комплекса ПК-2 (слева направо): ТПС-47, ТСО-47 и ТСТ-47.

Стрельба комплексом ПК-2М с борта авианосца «Викрамадитья».

Снаряд TCP-47 (АЗ-ТСР-47) применяется для постановки помех в радиолокационном диапазоне, но отличается от снаряда типа ТСП-47 (АЗ-ТСП-47) возможностью постановки радиолокационных помех повышенной эффективности. Снаряд принят на вооружение в 1991 г. Длина снаряда – 1105 мм, масса снаряда – 37,1 кг, масса снаряжения – 4 кг, тип снаряжения – дипольные отражатели, дальность постановки – 500-1800 м.

Температурный диапазон применения снарядов указанных типов – от -40°С до +50‘С. На снарядах применяется единый взрыватель – дистанционная механическая трубка ТМР-44.
