Канал ствола делился на затворную, каморную и нарезную части. В затворной части находились два нарезных и два гладких сектора для прохода и сцепления с аналогичными секторами поршня затвора. Там же располагались удержник, лапки выбрасывателя и направляющая планка механизма заряжания. В каморной части, соединенной прямоугольным уступом с затворной частью в заряженном орудии, размещалась гильза. Через конический скат каморная часть соединялась с нарезной, имевшей 36 нарезов. Крутизна их нарезки была прогрессивной на протяжении 6,5 калибров от начала нарезов, а после вплоть до дульного среза – постоянной. С помощью двойной гребенки ствол неподвижно соединялся с салазками.

Затвор состоял из шести механизмов: запирающего, ударного, выбрасывающего, предохранительного, облегчения заряжания и удержания гильзы. Запирающий механизм, включавший поршень, раму, рукоятку и ряд других деталей, вместе с гильзой обеспечивал надежную обтюрацию пороховых газов при выстреле. В поршне монтировался ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком;

для взведения и спуска ударника курок оттягивался спусковым шнуром. Экстракция стреляной гильзы из каморы производилась при открывании затвора выбрасывателем в виде коленчатого рычага. Задачей предохранительного механизма являлось предотвращение опасности для орудийного расчета, связанной с преждевременным отпиранием затвора при затяжных выстрелах. Механизм облегчения заряжания предохранял ведущий поясок снаряда от задевания за уступ трубы и облегчал досылку боеприпаса. Он состоял из направляющей планки, подъемного рычага с осью и муфты, которая передавала вращение при повороте рукоятки затвора на ось подъемного рычага.

Механизм удержания гильзы служил для ее фиксации при заряжании под большим углом возвышения.

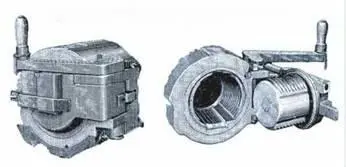

Поршневой затвор гаубицы в запертом и открытом положении. На фото справа хорошо виден курок ударного механизма.

Условная схема расположения цилиндров тормоза отката, накатника, соединительных отверстий, воздушных резервуаров и соединительных каналов.

Схема действия противооткатных устройств 122-мм гаубицы обр. 1910/30 г. при откате и накате (разреженное пространство – вакуум – не показано).

Противооткатные устройства включали гидравлический тормоз отката и наката (кратко называемый просто «тормозом отката») и гидропневматический («воздушно-гидравлический» – в терминах руководства службы 1941 г.) накатник. Эти два узла собирались в салазках – жестко соединенной со стволом и откатывающейся вместе с ним цельной стальной поковке, в которой высверливались каналы. В центральном из них располагался цилиндр тормоза отката, под ним – нижний цилиндр накатника со штоком и поршнем, а по бокам сверху – цилиндры воздушных резервуаром накатника. При выстреле штоки тормоза отката и накатника оставались неподвижными; откатные части ствольной группы составляли ствол, салазки и веретено тормоза отката, которое неподвижно соединялось с салазками. Такая конструкция являлась характерной особенностью ряда орудий, разработанных фирмой «Шнейдер».

Накатник заполнялся 8,65 л жидкости «стеол» и воздухом под давлением 24 атм., тормоз отката – 3,7 л глицериновой смеси (ей можно было заправлять и накатник). Работа силы сопротивления откату распределялась так, что на долю тормоза отката приходилось примерно 70% (пробрызгивание жидкости между веретеном и регулирующим кольцом из одной части цилиндра тормоза отката в другую), на долю накатника – 25% (воздух в нем сжимается до давления в 75 атм, что обеспечивало аккумулирование энергии для последующего наката) и 5% на трение. Нормальный откат составлял от 1000 до 1030 мм, наибольшая его допустимая длина – 1067 мм; при откате в 1100 мм мог произойти удар поршня по кольцевому выступу цилиндра тормоза. Для контроля величины отката сзади на правой стороне салазок имелся поводок указателя отката, который фиксировался на люльке.

Люлька корытообразного типа укладывалась цапфами в гнездах станка орудия и сцеплялась зубчатым сектором с шестерней подъемного механизма. Сверху вдоль ребер желоба люльки имелись полозки, служащие направляющими для захватов салазок при откате и накате. Для большей прочности желоб был усилен цапфенной обоймой и двумя связями. На передней части люльки через шарнирное соединение монтировалась коробка упора штоков тормоза отката и накатника. На левой цапфе люльки устанавливался кронштейн прицела. Сами же цапфы располагались таким образом, что ствол с салазками был самоуравновешен, что устраняло надобность в особом уравновешивающем механизме. У орудий ранних выпусков на левой стороне люльки размещалось спусковое приспособление с предохранительным щитиком. На более поздних гаубицах его упразднили.

Подъемный механизм – секторного типа, с передачей вращающего усилия от маховика к шестерне, находящейся в зацеплении с зубчатым сектором люльки, посредством конической зубчатой и червячной пар.

Станок орудия служил основанием для качающейся части. Он состоял из двух станин, жестко соединенных между собой четырьмя связями, и трубчатой коробки для боевой оси и ходового винта поворотного механизма. На задней (хоботовой) части станка, которая служила опорой на грунт, были установлены постоянный и откидной (летний) сошник. Там же имелось правило для грубой горизонтальной наводки гаубицы и шворневая (в современном правописании «шкворневая») лапа для сцепления орудия с передком. Трубчатая коробка защищала боевую ось и ходовой винт поворотного механизма от ударов, пыли, грязи и потери смазки. С целью разгрузки поворотного и подъемного механизмов, а также предотвращения их повреждений от неизбежных ударных воздействий на марше (наезд на колдобины, мелкие препятствия, тряска при движении по брусчатому или бревенчатому покрытию) использовались два приспособления для крепления станка и люльки по походному. Они, соответственно своему назначению, жестко связывали боевую ось и люльку со станком при переводе орудия в походное положение.

Щитовое прикрытие состояло из двух щитов – неподвижного, прикрепленного к кронштейнам, сидящим на боевой оси, и подвижного (поскольку он перемещался вместе со станком при работе поворотным механизмом), прикрепленного к кронштейнам на станке. В последнем имелись вырез для люльки со стволом и окно для прямой наводки, закрываемое ставнем.
