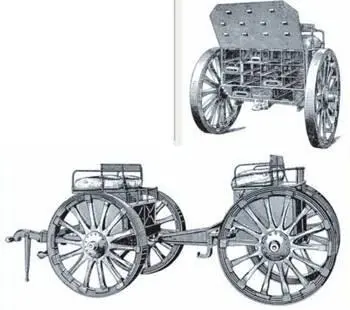

Зарядный ящик к 122-мм гаубице – на позиции и в походном положении (с передним ходом).

Выверку прицела полагалось делать посредством простого отвеса или теодолита, который, однако, отсутствовал в комплекте ЗИП не только орудия, но и в батарейных запасах инвентаря и принадлежностей для 122-мм гаубиц. Каких-либо специальных средств освещения прицельных приспособлений и подсветки перекрестия в фокальной плоскости не предусматривалось. При стрельбе в темное время суток расчету приходилось довольствоваться штатным орудийным фонарем (в руководстве службы его тип не указан) и карманным электрическим фонариком, входящим в орудийный комплект ЗИП.

122-мм гаубица обр. 1910/30 гг. буксировалась конной (шестерка лошадей) или механической тягой, в обоих случаях использовался передок обр. 1911/30 г. (индекс ГАУ – 52-Р-460). На его крюк надевалась шворневая лапа системы, а сам он оснащался сцепным приспособлением. Передок являлся взаимозаменяемым с передним ходом зарядного ящика. Задний ход зарядного ящика вместо сцепного устройства имел собственную шворневую лапу. Короба передков и зарядных ящиков были подрессорены резиновыми полосами, в них перевозился боекомплект (в снарядных и гильзовых лотках), а на них – расчет, запасные части, инвентарь и принадлежность, инструменты и предметы походной укладки. Впоследствии конструкция передка совершенствовалась независимо от орудия. Возможность возки гаубицы непосредственно за тягачом предусматривалась в случае поломки или боевых повреждений передка, но и тогда ее шворневую лапу предписывалось соединять с крюком трактора или автомобиля не напрямую, а посредством цепи.

В процессе валового производства в конструкцию гаубицы вносились небольшие изменения. Ориентировочно в 1939 г., помимо упоминавшегося выше введения новых колес, важным новшеством стала установка предохранительного механизма от недоката при выстреле. В вышедшем тогда полном руководстве службы его описание приведено в приложении, которое готовилось отдельно от основного текста. В кратких руководствах службы издания 1941 и 1943 гг. абзац про устройство этого механизма уже внесен в соответствующую главу о порядке эксплуатации системы. Там сказано:

«Недокаты с последующим выстрелом на недокате чрезвычайно опасны.

Дульный срез ствола гаубицы расположен наравне с передним срезом люльки; при недокате ствола больше 15 мм пороховые газы следующего выстрела ударят по передней связи люльки, выгнут ее вниз или раздуют, в результате чего орудие выйдет из строя.

Орудийному расчету наблюдать за полнотой наката трудно – мешает щитовое прикрытие. Правильность наката следует наблюдать по белой полосе, нанесенной внутри короба люльки под салазками, которая при накате видна.

Если полосы не видно, – ствол остановился на недокате».

Предохранительный механизм был устроен таким образом, что в случае недоката при выстреле специальная деталь-защелка не позволяла открыть затвор. Для дальнейшего ведения огня в подобной ситуации требовалось накатить ствол орудия вручную для разблокировки затвора.

Передки 122-мм гаубицы: до 1937 г. с деревянными колесами и стальными шинами и после 1937 г. с металлическими колесами и резиновыми шинами.
