Щитовое прикрытие гаубицы состояло из двух щитов – подвижного и неподвижного.

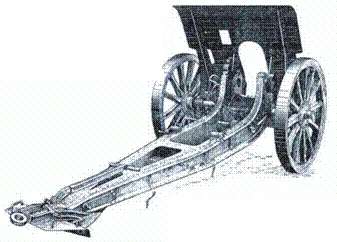

Лафет гаубицы обр. 1910/30 гг. со снятым стволом. Сошник и правило сложены.

Маховики подъемного и поворотного механизмов гаубицы.

Поворотный механизм был винтового типа, с шестеренчатой передачей усилия от маховика на ходовой винт, ввинчивающийся или вывинчивающийся в бронзовую матку, установленную параллельно боевой оси. При вращении маховика весь станок орудия перемещался вправо или влево вдоль боевой оси, опираясь на нее двумя роликами. При этом его лобовая часть описывала окружность с центром в точке опоры сошника, а боевая ось с колесами слегка поворачивалась в горизонтальной плоскости. Как следствие такого конструктивного решения надо отметить тот факт, что если колеса были намертво зафиксированы чем-либо на грунте, то гаубица теряла возможность горизонтальной наводки. Для предохранения боевой оси от наминов оседающим при выстреле станком поворотный механизм оснащался тарельчатыми пружинами Бельвиля в своих роликовых коробках. Эти пружины не подрессоривали систему при походном движении.

Боевая ось – без подрессоривания, с двумя колесами. Последние у гаубиц ранних выпусков были деревянными, с металлической шиной. Колесам присвоили собственный индекс ГАУ – 52-4-460, что свидетельствовало об их использовании в конструкции других артиллерийских систем, передков и ходов зарядных ящиков к ним [4] 4 Список этих систем включает 122-мм гаубицы обр. 1910/30 гг. и обр. 1909/37 гг. и передок обр. 1911/30 гг., но вполне вероятно, что не исчерпывается только ими. . У орудий поздних выпусков (позже 1937 г.) стали устанавливать металлические колеса с резиновой грузошиной. Обычно такому описанию соответствовала конструкция, подобная устройству колес у 122-мм пушки обр. 1931 г. (А-19) или 76-мм дивизионной пушки обр. 1936 г. (Ф-22), когда их ошиновка выполнялась достаточно толстой сплошной полосой резины. Но сохранившиеся 122-мм гаубицы обр. 1910/30 гг. показывают, что они также комплектовались металлическими колесами с покрышками автомобильного типа, заполненными губчатой резиной, похожими на штатные колеса у гаубицы М-30. Тормоза как таковые отсутствовали, но имелось именуемое «тормозом» приспособление, которое просто вставлялось между спицами в колесо, фиксируя его положение и предотвращая тем самым саморазгон орудия при его спуске с крутого склона.

Прицельные приспособления включали собственно прицел, зависимый от орудия, и панораму типа Гёрца [5] 5 Оптическая часть панорамного прицела для артиллерийского орудия была разработана изначально немецкой фирмой Goertz, потому более близким к оригиналу было бы название «панорама типа Гёрца». Ее устройство было заимствовано русскими артиллерийскими конструкторами с последующими, уже собственными, улучшениями и переградуировкой шкал угломерного кольца и барабана под отечественную тысячную в 1/6000 оборота и под установку для стрельбы прямой наводкой 30-0. Немецкие панорамы с самого начала имели шкалы в «европейских» тысячных в 1/6400 оборота (англ. mil, нем. Strich, сейчас такие тысячные в просторечии именуют «НАТОвскими») и установку для стрельбы прямой наводкой 0-0. . Под зависимостью от орудия имеется в виду изменение направления оптической оси панорамы при работе подъемным механизмом. Как отмечалось выше, конструкция прицела, за исключением нарезки шкал и установочных кронштейнов, была унифицирована с аналогичными приспособлениями ряда других орудий РККА, почему он и получил название «нормализованный обр. 1930 г.». С нарезкой шкал для 122-мм гаубицы обр. 1910/30 гг. нормализованный прицел устанавливался также на идентичную по баллистике 122-мм гаубицу обр. 1909/37 гг., причем в этом случае на его шкалах все равно выбивалось название первой системы.

Цена деления шкал угла возвышения и угломера панорамы составляла две тысячных, такова же была допустимая погрешность при выверке прицела. Для упрощения наводки в вертикальной плоскости имелся дистанционный барабан с нарезанными на его поверхности шкалами расстояний для ряда комбинаций снарядов и зарядов, а на его торце – шкала тысячных для иных годных к стрельбе из орудия боеприпасов. Изменение установки прицела на одно деление на шкале расстояний для соответствующего заряда приблизительно соответствовало изменению дальности стрельбы на 50 м. Нарезка шкал менялась в зависимости от года выпуска гаубицы и даты издания таблиц стрельбы. Например, для 1931 г. на дистанционном барабане указывались данные для стрельбы дальнобойной гранатой на нулевом заряде и для стрельбы старой фугасной гранатой на первом, втором, третьем и четвертом зарядах. Позже, в 1934, 1936 и 1938 гг., для прицела 122-мм гаубицы обр. 1910/30 гг. вводились новые дистанционные шкалы, хотя баллистика орудия не менялась. Это объяснялось принятием на вооружение новых боеприпасов и увеличением их доли в общем числе относительно старых.

Прицелы раннего выпуска имели дистанционный барабан конической формы, позже замененный на более распространенный цилиндрический. Как следствие, несколько изменилась конструкция ползунка указателя шкал. Угол места цели устанавливался по боковому уровню. Для горизонтирования орудия и учета наклона его цапф использовался поперечный уровень.

Механизм прицела был устроен таким образом, что имелась возможность быстрой установки на нем требуемой дистанции стрельбы. В «точном режиме работы» положение оптической оси прицела задавалось вращением маховика его подъемного механизма. Через пару «червяк – червячное колесо» оно передавалось всем подвижным частям устройства. Для «быстрого режима» наводчик с помощью специального выключателя разобщал червяк с червячным колесом и мог, удерживая рукой корзинку панорамы, ее вращением в вертикальной плоскости грубо выставить требуемую установку прицела. При этом требовалось соблюдать осторожность во избежание ударов панорамы о щитовое прикрытие или повреждений червячной передачи от грубого обращения, ведущих к появлению люфтов. Оптическая часть панорамы со стандартным для такого устройства угломерным кольцом, барабаном и отражателем обеспечивала четырехкратное увеличение угловых размеров наблюдаемых объектов и была снабжена перекрестием в своей фокальной плоскости.

Прицел орудия с корзинкой панорамы и панорама (типа Гёрца).
