Нижняя часть амбразуры пушки защищалась с помощью фартука, изготовленного из формовой гофрированной резины с внешней поверхностью из огнестойкой ткани.

После введения уплотнения погонов опоры башни усилие на рукоятке механизма поворота башни возросло не более чем на 5%.

Уплотнение лобовой части башни обеспечивалось установкой на винтах резинового уплотнения по контуру стенок амбразуры пушки. Аналогичным образом осуществлялось уплотнение амбразуры спаренного пулемета. Зазоры между рамкой пушки и погоном башни уплотнялись резиновой прокладкой, а проемы в башне под установку рамки и отверстия под пальцы – с помощью резиновых пластин и резиновых шайб. Это гарантировало надежное уплотнение лобовой части башни при прокачке системы от -3 до +10° с незначительной доработкой башни, бронировки и рамки, без увеличения массы деталей [9] 260 При проработке данного вопроса на ЧКЗ пришли к выводу, что осуществить уплотнение лобовой части башни при полной прокачке системы без значительного изменения погонов опоры башни, бронировки и башни не представлялось возможным. В случае обеспечения полной прокачки системы установка необходимой для этого конструкции уплотнения масса танка увеличивалась на 200 кг. , а усилие на рукоятке подъемного механизма пушки возросло только на 5% по сравнению с допустимым значением.

Уплотнение погона командирской башенки осуществлялось двумя резиновыми кольцами. Одно кольцо крепилось к нижней части наружного погона и входило в кольцевую проточку внутреннего погона поворотного основания люка (командирской башенки). Оно обеспечивало защиту от проникновения в боевое отделение взрывной волны и радиоактивной пыли, а также предотвращало утечку воздуха, нагнетавшегося в башню при создании избыточного давления внутри машины.

Второе кольцо использовалось для герметизации при подводном вождении танка. С одной стороны кольцо крепилось на наружном погоне люка, а с другой стороны при необходимости могло быть частично или полностью затянуто с последующей фиксацией в данном положении. Снаружи кольцо прикрывал защитный кожух.

Аналогичным образом было выполнено уплотнение погона входного люка наводчика.

Уплотнение крышки входного люка механика-водителя осуществлялось с помощью резиновой камеры, закрепленной по ее периметру и соединенной с резиновым воздушным баллоном. При закрывании крышки люка воздушный баллон сжимался под действием специального штока. Происходила перекачка воздуха в периферийную камеру уплотнения, которая, расширяясь, уплотняла пространство между крышкой и кромкой выреза в броневом листе. Снаружи камера была защищена специальным кожухом. Остальные неплотности в соединениях деталей и узлов устранялись путем постановки резиновых прокладок и шайб. Данная конструкция уплотнения крышки люка механика-водителя обеспечивала защиту как от действия взрывной волны, так и от проникновения влаги при преодолении водных преград.

Существующие замки и крышки люков не требовали дополнительного усиления.

Для защиты объектива прицела ТШ2-27 от повреждения песком, мелкими камнями, землей, а также другими мелкими предметами, отбрасывавшимися ударной волной, применили подвижную броневую заслонку, которая под действием пружины постоянно закрывала амбразуру прицела. Открытие амбразуры производилось с помощью тросового привода. Попадание в боевое отделение радиоактивной пыли и влаги через амбразуру прицела исключалось за счет дополнительного уплотнения из поропласта, плотно облегавшего головку прицела и болтами крепившегося к рамке, приваренной к башне.

Предохранение командирского прибора ТПКУ от механических повреждений обеспечивалось установкой перед ним защитного стекла. Аналогичную роль выполняли и защитные стекла, крепившиеся пружинными планками на специальном кожухе приборов ТНП.

Наряду с предложенной конструкцией защиты приборов ТПКУ и ТНП завод посчитал необходимым обратить внимание на затрудненную очистку при эксплуатации танка как самих призм приборов, так и их защитных стекол. По мнению специалистов ЧКЗ, требовалось устанавливать защитные стекла непосредственно на самих приборах ТПКУ и ТНП с обеспечением возможности легкой замены или очистки стекол от пыли без выхода экипажа из танка.

В феврале-марте 1956 г. с целью отработки новых предложений по созданию избыточного давления в обитаемых отделениях, а также проверки сопротивления кассет воздушного фильтра на ЧКЗ прошел испытания дооборудованный серийный танк Т-10 (№5507А008). Для проведения испытаний тройник всасывающего трубопровода нагнетателя двигателя через отверстие в моторной перегородке соединили патрубком диаметром 60 мм (с дроссельной заслонкой) с боевым отделением. Над нагнетающим вентилятором на башне установили колпак для монтажа кассет от воздушного фильтра.

Вверху: уплотнение башни танка Т-10 («Объект 756»). Технический проект ЧКЗ, 1955 г.

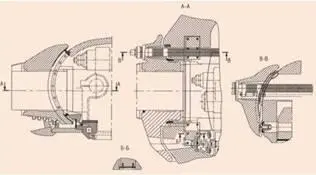

Защита прицела ТШ2-27 танка Т-10 («Объект 756»). Технический проект ЧКЗ, 1955 г.

Уплотнение крышки люка механика-водителя танка Т-10 («Объект 756»). Технический проект ЧКЗ, 1955 г.

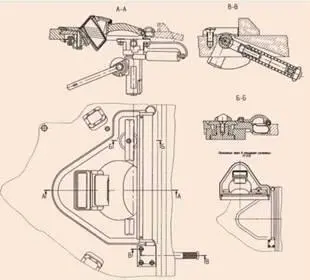

Уплотнение люка командирской башенки танка Т-10 («Объект 756»). Технический проект ЧКЗ, 1955 г. Внизу показан вариант уплотнения люка командирской башенки с установкой защитных стекол на приборах ТПКУ и ТНП.

В ходе испытаний вновь была исследована возможность создания и поддержания в боевом отделении танка избыточного давления не менее 147 Па (15 мм вод. ст.) с использованием как нагнетателя двигателя с соединительным патрубком диаметром 60 мм, так и одного башенного серийного вентилятора с одной и тремя кассетами воздушного фильтра (при работе двигателя и без него).

На первом этапе определялись величина давления или разряжения в обитаемых отделениях и МТО в зависимости от частоты вращения коленчатого вала двигателя, величина падения напора в нагнетателе двигателя при работе с отбором воздуха для создания избыточного давления в танке, прирост температуры в боевом отделении при работе двигателя на эксплуатационных режимах с отбором воздуха от нагнетателя для создания избыточного давления в танке и степень дросселирования проходного сечения соединительного патрубка диаметром 60 мм для получения постоянного избыточного давления 147 Па.
