Дело в том, что еще в начале XX века способность наносить непонятно обширные (для относительно небольшого калибра) повреждения тканей была замечена применительно к патрону.280 Ross (7 мм). Причиной их, как выяснилось, была большая скорость пули в момент встречи с целью (начальная скорость пуль из таких патронов, изготовленных английской фирмой Eley, была около 980 м/с). Это влекло за собой образование так называемой зоны временной пульсации (временной полости) вокруг раневого канала на малых глубинах проникновения. Такая зона, по сути, является областью действия гидравлического удара и приводит к разрушению внутренних органов (и даже костей), попавших в нее. Если при относительно невысоких скоростях такая полость начинает образовываться на глубинах 20–25 см (а это часто уже за пределами тела), то при больших скоростях — от 2 до 12 см.

Сходная картина наблюдалась и при ранениях, нанесенных пулями М 193, которыми снаряжались патроны 5,56х45 к винтовкам М 16 (рис 4). Как видно, на профиле раны эта пуля проходит в мягких тканях примерно 10–12 см головной частью вперед, что уже наводит на мысль о непричастности к этому смещенного центра тяжести. Затем она разворачивается, сплющивается и разламывается в районе кольцевой канавки, предназначенной для посадки пули в гильзу. Головная часть пули продолжает движение, а тыльная распадается на множество осколков, поражающих ткани на глубину порядка 7 см. При этом наблюдается значительный разрыв тканей. Это объясняется тем, что сначала их пробивают осколки, а затем они подвергаются действию гидравлического удара. Вследствие этого отверстия в полых внутренних органах (например, в кишках) могут достигать 5–7 см в диаметре.

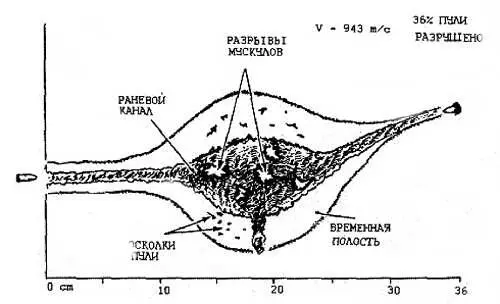

Рис. 4. Раневой профиль оставленный пулей М193 боеприпаса 5,56х45.

Изначально причиной ранений таких профилей считали нестабильность пули в полете и указывали на то, что ствол вышеупомянутых американских винтовок имеет слишком пологие нарезы (шаг 305 мм). Однако при принятии патрона 5,56х45 на вооружение НАТО к нему была разработана новая более тяжелая пуля М855 (по европейской классификации SS 109), рассчитанная на более крутые нарезы с шагом 178 мм. Повысившаяся скорость вращения позволила стабилизировать пулю, однако характер ранений остался практически неизменным.

В ответ на принятие в НАТО малокалиберного 5,56 мм боеприпаса Советский Союз отреагировал разработкой и внедрением в 1974 году своего промежуточного патрона уменьшенного калибра. Его метрическое обозначение — 5,45х39.

Интересен тот факт, что основная пуля нового советского боеприпаса имела преднамеренно смещенный назад центр тяжести за счет пустого, незаполненного свинцовой рубашкой носика (рис. 5). Такой боеприпас был принят под индексом 7Н6, а широкомасштабное боевое крещение он прошел во время войны в Афганистане.

Рис. 5. Боеприпас 5,45x39 (7H6) и пуля к нему

Казалось бы, за счет большой начальной скорости (около 900 м/с) и, соответственно, скорости встречи его пуля должна была бы наносить ранения качественно сходные с изображенными на рис. 4. Однако характер раневого профиля был другим (рис. 6). Дело в том, что пуля нашего патрона в отличие от своего американского собрата имела прочную стальную оболочку, которая выдерживала гидравлические нагрузки при движении внутри тела. Вследствие этого пуля оставалась целой, а не фрагментированной, как в случае с 5,56х45 хотя, ее движение стабильным назвать нельзя. Как видно на раневом профиле, пуля советского боеприпаса 5,45х39 (7Н6) неоднократно переворачивается.

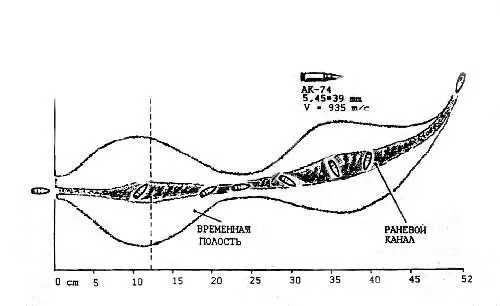

Рис. 6. Раневой профиль оставленный пулей 7Н6 боеприпаса 5,45х39.

Специалисты считают причиной такого поведения на начальной стадии движения в мягких тканях именно смещенный назад центр тяжести, так как вращение пули резко замедляется и стабилизирующий фактор перестает играть свою роль. Однако далее пуля должна двигаться просто хвостовой частью вперед. Вместо этого происходит дальнейшее «кувыркание». Причиной этого, по всей видимости, являются процессы, происходящие внутри самой пули. Так, часть свинцовой рубашки, расположенная ближе к носовой части, во время резкого торможения несимметрично смещается вперед в полость носика, что приводит к изменению начальных условий. Центр тяжести незначительно смещается вперед и положение точки приложения сил тоже соответственно изменяется, что приводит к дальнейшей дестабилизации движения в мягких тканях. К тому же гнется и сам носик пули. При этом замечено, что значительные разрывы мягких тканей происходят лишь на конечном участке движения на глубинах более 30 сантиметров. Впрочем, учитывая неоднородность строения организма (в отличие от баллистического пластилина или желатина, используемого при испытаниях в лабораторных условиях), мы получим весьма сложную картину ранений, нанесенных такими пулями. Хотя на практике процент таких ранений относительно невелик. Да и попадание «в пятку, а выход из головы» практически невозможен, так как энергии пули просто не хватит. Ведь даже в баллистический желатин или пластилин пуля проникает в основном на глубину не более полуметра. И это фактически при стрельбе в упор.

Интересно сравнить действие советской и американской пуль на легко защищенные цели, а именно: их, так называемое, запреградное действие. При примерно одинаковых массах (около 3,5 грамм) американская имеет начальную скорость примерно на 100 м/с больше. Однако ее пробивная способность значительно меньше, поскольку латунная оболочка и мягкий свинцовый сердечник фактически расплющиваются даже о незначительные препятствия. В этом случае запреградное действие американской пули сводится к простому механическому удару. Если пробитие преграды все-таки произошло, то дальнейшее движение продолжает сильно деформированный малоэнергетичный фрагмент пули, который, как правило, не проникает на значительную глубину, необходимую для поражения жизненно важных органов. Поэтому для защиты от таких пуль достаточно относительно легких бронежилетов.

Действие советской пули более сложное. При попадании в преграду она, в зависимости от её прочности, либо остается нефрагментированной (так как оболочка пули стальная и обладает гораздо большим сопротивлением разрыву), либо предсказуемо фрагментируется. Причиной такого «программируемого» разрушения является ее структура, содержащая стальной сердечник. Рассмотрим подробнее фрагментацию такой пули в преграде.
