Сергей Несоленый - Полуброненосные фрегаты «Генерал-Адмирал» и «Герцог Эдинбургский» (1869-1918)

Поверх набора настилалась внутренняя обшивка, так что получалось междудонное пространство, обеспечивавшее непотопляемость кораблю при повреждении наружной обшивки. Водонепроницаемые шпангоуты и стрингеры, поставленные через определенные промежутки, разделяли междудонное пространство на отдельные клетки, отчего эта система набора и получила свое название 23*. В русском флоте эта система впервые была применена на двухбашенной броненосной лодке “Смерч”, а затем на фрегатах “Минин” и “Князь Пожарский”.

Корпус корабля был железным, верхняя палуба деревянной, а нижняя (жилая) — стальной. Длина корпуса по проекту — 285 футов, ширина с обшивкою — 48 футов, углубление в полном грузу — носом 19 футов, кормою — 23 фута. Водоизмещение в полном грузу предполагалось 4607 тонн 24* . Набор корпуса составляли 72 шпангоута и 10 стрингеров (шесть днищевых и четыре бортовых) т. е. на борт 3 днищевых и 2 бортовых. Шпангоуты отстояли один от другого на расстоянии 3 фута 6 дюймов. Корпус делился на восемь поперечных водонепроницаемых переборок.

Наружная обшивка состояла из железных листов длиною 17,5 и 14 футов, соединенных по пазам край на край. Пазы и стыки крепили двумя рядами заклепок. Листы наружной обшивки также имели различную толщину: килевой пояс состоял из листов толщиною 5/8 дюйма, между нижнею палубою и нижним шельфом брони — два слоя толщиною по 1/4 дюйма, между нижней и верхней палубами наружная обшивка состояла из трех поясов — нижние по 7/16 дюйма, а верхний — 3/4 дюйма.

Броневой пояс шел по всей ватерлинии корабля и состоял из двух рядов плит — верхнего и нижнего. В нижнем было 17 плит, причем 1, 2, 3 плиты имели толщину 4 дюйма, с 4 по 14-5 дюймов и с 15 по 17 — 4 дюйма. В верхнем ряд)' было 15 плит, причем 1 и 2 имели толщину 4 дюйма, 3-я — 5 дюймов, с 4 по 13-6 дюймов, 13, 14 и 15 — 5 дюймов.

Десять плит платформы имели толщину 6 дюймов. Общий вес брони составлял 406 тонн.

Нижняя палуба состояла из двух слоев стальных листов толщиною 1/8 дюйма каждый, верхняя палуба была деревянной с толщиной сосновых досок 4 дюйма а около шпилей и от них до клюзов по направлению хода цепных канатов настил был дубовый.

Корпус от вертикального киля и до нижнего шельфа броневого пояса покрывался двумя рядами деревянной обшивки: внутренний ряд составляли короткие вертикальные сосновые брусья — чаки, причем Z-образные наружные крепления не только служили опорами для плотно загонявшихся между ними чаков, но и будучи непрерывными и склепанными по всей длине с корпусом корабля, выполняли роль продольных ребер жесткости и дополнительно обеспечивали продольную прочность корпуса 26* . Наружный ряд первоначально по проекту должен был состоять из типовых досок толщиною в 2 дюйма, расположенных в продольном направлении, который шел от киля до верхнего шельфа броневого пояса и обшивался медью.

Мощность паровой машины планировалась в 6300 л.с., что должно было обеспечить крейсеру ход не менее 14 узлов. Запас угля — не менее 700 тонн (по расчетам это должно было обеспечить дальность плавания под парами 1800 миль). Кроме того, для повышения автономности предусматривалось полное парусное вооружение фрегата (3 мачты, общая площадь парусов 2450 м 2).

Вооружение первоначально планировалось из 6 8-дюймовых орудий 27*. Затем его решили уменьшить до 4 8-дюймовок. Однако небольшое число вынесенных на верхнюю палубу орудий компенсировали увеличением углов их обстрела за счет того, что каждая пушка устанавливалась на выступающем за борт спонсоне; кроме того, при необходимости орудия переводились вместе со станками по специальным рельсам и сосредотачивались для стрельбы с одного борта.

Корабль решено было строить на отечественном заводе целиком из материалов, произведенных в России (закупки за границей допускались лишь в виде исключения). Надо отметить, что на стадии проектирования в проект постоянно вносились изменения. Так, в 1869 году “Его Императорское Величество Константин Николаевич” утвердил вооружить корвет “Генерал-Адмирал” 4 8-дюймовыми орудиями и 4 8-фунтового калибра, но в том же году восьмифунтовые орудия решили заменить двумя 6-дюймовками — по одной в носу и корме, на поворотных платформах с возможностью стрелять на оба борта.

Но еще больше изменений было внесено в конструкцию уже непосредственно в ходе постройки. Во многом это объяснялось стремительным научно-техническим прогрессом и желанием конструкторов и военных путем частичных изменений улучшить корабль. К чему это привело — будет рассмотрено в следующей главе, посвященной строительству “Генерал-Адмирала” и “Герцога Эдинбургского".

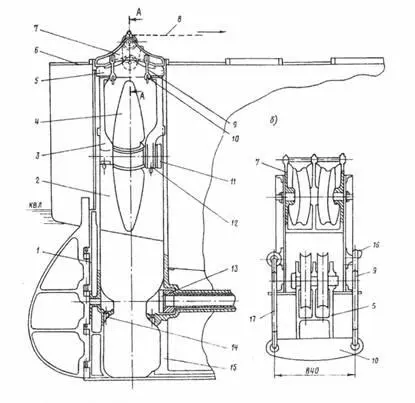

Устройство для подъема гребного винта на фрегате «Герцог Эдинбургский» (продольный разрез в корме и сечение подъемного блока с траверзой)

I — рудерпост; 2 — бортовая стенка колодца для подъема винта; 3 — подъемная рама винта в направляющих: 4 — двухлопастный гребной винт в обойме рамы; 5- траверза рамы с двумя подвижными блоками талей; 6 — палуба полуюта; 7 — опорная траверза над окном колодца с двумя неподвижными блоками талей для подъема рамы с винтом; 8-ходовой конец талей; 9 — шток-наметка, поддерживавший поперечину для крепления подъемной рамы с винтом в верхнем положении; 10-поперечина, поддерживавшая подъемную раму в верхнем положении; 11 — хвостовик подъемной части гребного вала для ввода в зацепление с дейдвудным валом; 12-обойма подъемной рамы с подшипником вала и нижними штифтами для центровки валов при опускании винта; 13 — концевая часть дейдвудного вала со шлицом для ввода хвостовика подъемной части вала; 14-отверстия в приливах старнпоста и рудерпоста для центрующих штифтов; 15-старнпост; 16-гак для крепления концевого звена шкота- наметки; 17-стационарная тяга, поддерживавшая поперечину

(Корветы “Генерал-Адмирал" и “Александр Невский”)

По приказанию управляющего Морским министерством переданы на кораблестроительное отделение, для рассмотрения и поверки вычислений, представленные свиты его императорского величества контр-адмиралом Поповым чертежи корвета для дальних крейсерств.

Кораблестроительное отделение нашло, что очертание линий подводной части проекта соответствует цели предназначаемой корвету службы в океанских плаваниях. Но так как вес назначенной ему машины в 900 нариц. сил, должен доходить до 900 т, а вес броневого пояса при грузовой ватерлинии (с подкладкой), с таковым же поясом на шкафуте, будет иметь около 520 т, что составляет 1420 т постоянного груза, то приняв в соображения эти тяжести вместе с весом полного фрегатного рангоута и парусности, которую корвет должен будет иметь соответственно цели своего назначения в продолжительных океанских плаваниях — снабжение его расходуемым грузом, при данном ему водоизмещении в 4604 т должно заключаться в весьма ограниченном количестве, а именно: провизии по числу 320 порций, он может взять на 2,5 месяца, воды на 3 недели, артиллерийских принадлежностей — как то: зарядов, снарядов и запасов по числу 125 выстрелов на каждое орудие, угля для полного действия машины около 4 суток.
