С. Иванов - И-16 боевой «Ишак» сталинских соколов Часть 2

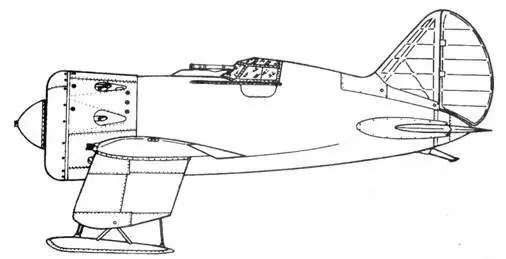

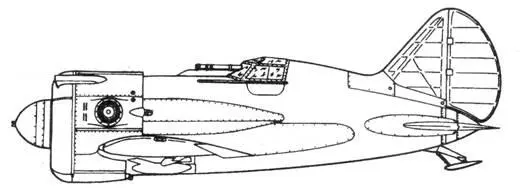

И-16 тип 29

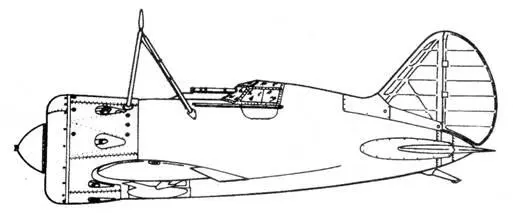

И-16 тип 29

И-16 тип 29 с цилиндрическими подвесными топливными баками

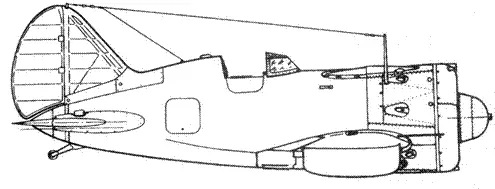

И-16 тип 29 с конформными подвесными топливными баками

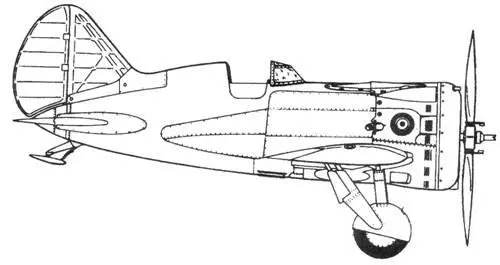

Первый прототип ЦКБ-12 с неубираемым шасси

И-16 тип 11 – штурмовая версия

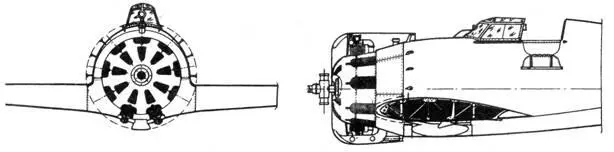

Разрез носовой части И-16 тип 4

И-16В с двигателем М-62

И-16В с двигателем М-25

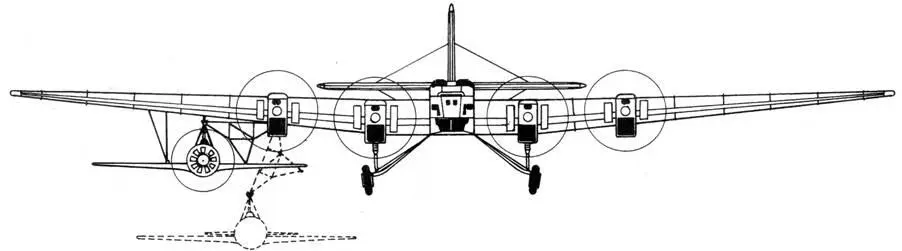

Вид слева на Звено СПБ

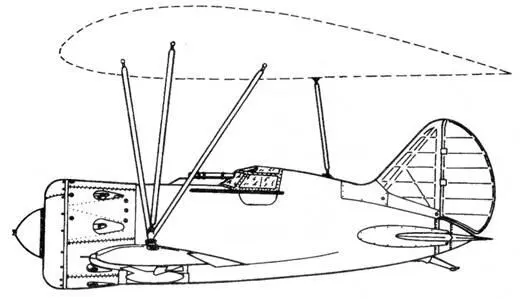

Варианты крепления И-16 к крылу ТБ-3

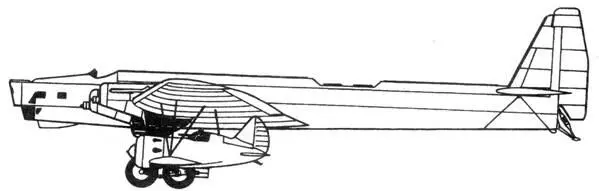

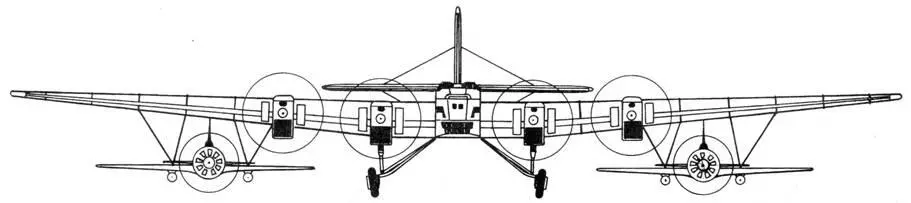

Звено СПБ (Тб-3 + 2хИ-16)

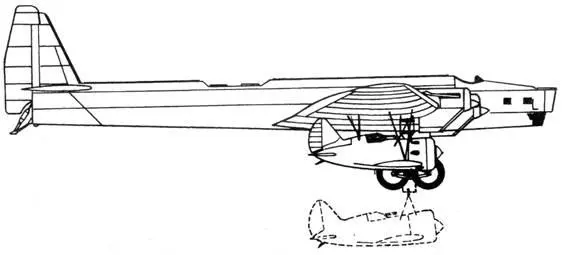

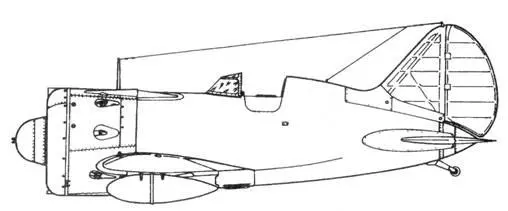

Отделение И-16 от носителя

Вариант с двумя 20-мм пушками ШВАК получил обозначение И-16ПС (Пушечный Синхронизированный). испытания этого самолета проводились параллельно с испытаниями И-16СО. Пушки монтировались на самолете с заводским номером 521570; они были настолько длинными, что казенные части пушек выступали в кабину летчика. Боекомплект – по 175 снарядов на ствол. Внешне И-16СО и И-16ПС были практически идентичны исходным самолетам. Оба истребителя успешно прошли испытания, в ходе которых даже производился отстрел оружия с отключенным стабилизатором. Самолеты доказали способность летать с простреленными лопастями воздушных винтов. С другой стороны, испытания выявили недостатки, главным из которых стало попадание пороховых газов в кабину и в карбюратор двигателя. На самолете в пушечном исполнении этот дефект проявлялся более ярко, поэтому к серийному производству рекомендовали вариант с пулеметами Березина.

Неизвестно, была ли построена серия истребителей с пулеметами Березина (в технической документации самолеты обозначались ЦКБ-150), но весной 1939 г. эти машины вызывали значительный интерес. В конечном итоге на самом высоком уровне данная модификация рекомендовалась в массовое производство, причем освоению этого вариант придавался наивысший приоритет на всех заводах, выпускавших истребители И-16. Задержка с выпуском самолетов была связана с нехваткой пулеметов – оружейные заводы не успевали выпускать их в достаточном количестве. Массовый выпуск И-16 с пулеметами БС (Березин Синхронный) начался с середины 1940 г., истребитель получил обозначение И-16 тип 29.

На фоне истребителя И-16 сфотографирован летчик «Красной пятерки» Михаил Якушин.

Группа летчиков у истребителя И-16 тип 5, конец 30-х годов.

Другим направлением модернизации И-16. которое курировал лично Поликарпов. стало создание высотного варианта. Создание высотного истребителя являлся вообще приоритетной задачей. поставленной перед советскими авиационными КБ в конце 30-х годов. В рамках работ по создание высотных самолетов в ЦИАМе разрабатывался турбокомпрессор ТК-1 с приводом от выхлопных газов двигателя. Самолет с турбокомпрессором сохранял летные характеристики на примерно одном уровне до высоты 10 000 м.

Для изучения проблем высотных полетов несколько самолетов И-16 были оборудованы турбокомпрессорами TK- 1 (по два на каждый самолет). Турбокомпрессоры имели диаметр 285 мм. разместить их под капотом двигателя сразу за цилиндрами оказалось непростой задачей. Первый И-16В с двигателем М-225А и двумя турбокомпрессорами ГК-1 вышел на испытания во второй половине 1938 г. Он стал первым советским высотным истребителем. Чуть позже начались испытания высотных И-16 с двигателями М-25 В и М-62. Установка турбокомпрессоров ТК-1 резко увеличило вероятность возникновения пожара в полете, поскольку горячие отработанные газы турбокомпрессора выводились по бортам деревянного фюзеляжа. Чтобы снизить пожароопасность, центрополан крыла и борта фюзеляжа обшили стальными листами.

В течение 1939 г. испытания опытных высотных истребителей продолжились. Оснащенный двумя турбокомпрессорами ТК-1 самолет И-16 заводской номер 1021582 с двигателем М- 25 В достиг скорости 494 км/ч на высоте 8600 м. а после установки мотора М- 62 максимальная скорость превысила значение 500 км/ч. Изучалась возможность установки на И-16 гермокабины ГК. но это оказалось невозможным. Дело было вовсе не в дополнительной массе, которую давала гермокабина (всего 29 кг), а в том что местоположение этой дополнительной массы окончательно переводила самолетов в разряд неустойчивых, смещая назад центр тяжести. Вероятно именно по причине невозможности установки на И-16 гермокабины дальнейшие работы по высотным вариантам истребителя прекратили.

Помимо значительных доработок, в конструкцию И-16 вносились и более мелкие изменения:

– эксперименты с переносом воздухозаборника карбюратора из нижней в верхнюю часть капота двигателя.

– замена хвостового костыля хвостовым колесом (1940 г.).

– установка фонаря с плоскими поверхностями остекления, снижающими бликообразование.

– монтаж нового закрытого фонаря кабины. Доработанный таким образом в марте 1938 г. И-16 заводской номер 5210601 испытывали Табаровский, Супрун и Никашин, новый фонарь не понравился никому.
