П. Сергеев - Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Прототип

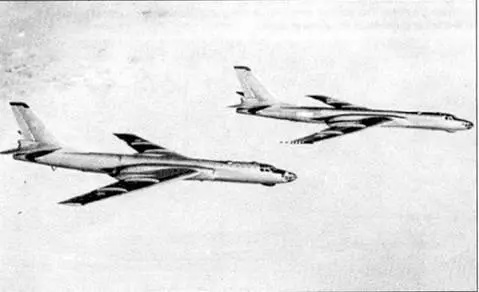

Ту-16А

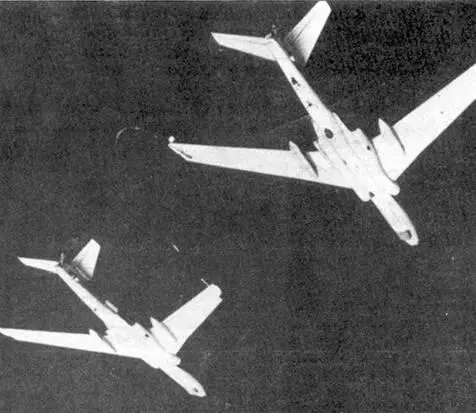

Ту-16Р заправляется топливом от заправщика Ту-16Н. Белый прямоугольник на борту Ту-16Н, визуальный маркер для пилота заправляемого самолета.

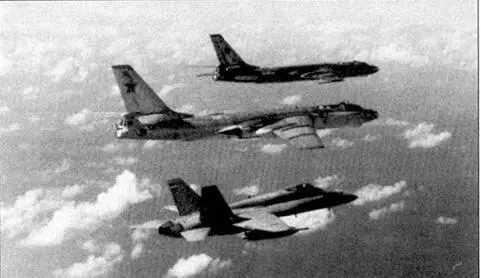

F/A-18 сопровождает пару Ту-16 над средиземным морем. Ту-16 на переднем плане – Ту-16П Badger J (постановщик помех), на втором – Badger А (заправщик).

Огромная работа по совершенствованию аэродинамической схемы нового самолета была проведена в бригаде общих видов, в которой активное участие принимал сам А.Н Туполев. Аэродинамическая компоновка центральной части планера (фюзеляж-крыло-воздухозаборник-двигатель-шасси) разрабатывалась в соответствии с «правилом площадей» (активное внедрение которого в мировую авиационную практику началось лишь несколько лет спустя). Особенностью конкретной компоновки самолета «88» было предельное поджатие двигателей к фюзеляжу и их размещение за максимальной толщиной корневой части крыла. Основные каналы воздухозаборников двигателей пронизывали крыло самолета, для чего в корневой зоне 1 -го и 2-го лонжеронов были установлены рамы. Дополнительные каналы воздухозаборников, расположенные ниже под крылом были максимально прижаты к фюзеляжу.

Такая компоновка позволяла решить проблему интерференции в стыке крыла с фюзеляжем. Кроме того, «пограничное» расположение двигателей между крылом и фюзеляжем позволило создать так называемый «активный зализ»: реактивная струя двигателей подсасывала воздух, обтекающий и крыло, и фюзеляж, и тем самым улучшалось обтекание в этой напряженной аэродинамической зоне самолета.

Для самолета «88» было выбрано крыло переменной стреловидности: по средней части крыла – 37° и по отъемной части крыла 35°, что способствовало лучшей работе элеронов и закрылков. Крыло было спроектировано по двухлонжеронной схеме, причем стенки лонжеронов, верхняя и нижняя панели крыла между лонжеронами, образовывали мощный основной силовой элемент крыла – кессон. Такая схема была развитием схемы крыла самолета Ту-2, но кессон в этом случае был большим по своим относительным размерам, что сделало ненужным третий лонжерон.

К конструктивным и компоновочным особенностям проектируемого самолета, относится и организация большого грузового (бомбового) отсека в фюзеляже за задним лонжероном центроплана, благодаря чему сбрасываемые грузы располагались близко к центру масс самолета, а сам грузоотсек не нарушал силовой схемы крыла. Жесткость фюзеляжа в районе бомболюка достигалась мощными продольными балками.

Заправщик Ту-16Н (слева) передает топливо па Ту-16Р (Badger Е). На брюхе фюзеляжа хорошо видны два обтекателя антенн пассивного радиоэлектронного оборудования, в бомбовом отсеке – окно для фотокамер.

Во время заправки стрелок-радист находящийся в задней части кабины вел наблюдение, через блистер помогая пилоту. Этот член экипажа являлся главным стрелком а мог при необходимости управлять всеми стрелковыми установками во время боя.

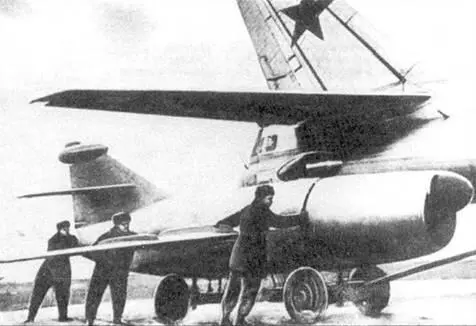

Наземный персонал подвозит к самолету ракету КС-1 (AS-1 Kennel, по коду НАТО) на ее транспортной тележке. Эти ракеты подвешивались на пилоны под крыльями Ту-16КС-1.

Экипаж размещался в двух герметических кабинах с обеспечением катапультирования всех членов экипажа. В задней (кормовой) герметической кабине, в отличие от всех других самолетов, размещались два стрелка, что обеспечивало их лучшее взаимодействие при обороне. Самолет получил комплекс мощного оборонительного стрелково-пушечного вооружения. Он состоял из трех дистанционно управляемых подвижных установок со спаренными 23-мм пушками, передней установки с одной такой пушкой, а также четырех оптических прицельных постов и автоматического кормового радиоприцела. В качестве последнего предполагалось использовать перспективную РЛС «Топаз» с большой дальностью обнаружения или РЛС «Аргон» с меньшей дальностью, но уже подготовленную к серийному производству. Учитывая дефицит времени, выбор был сделан в пользу станции «Аргон». Этот состав вооружения обеспечивал оборону самолета на уровне, значительно превосходящем самолеты аналогичного назначения. Для самолета создавался новый бомбардировочный радиолокационный прицел РПБ-4, являющийся дальнейшим развитием прицела «Рубидий» и имевший синхронную связь с прицелом ОПБ-11Р.

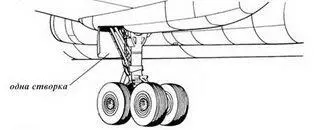

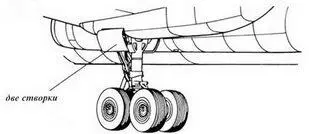

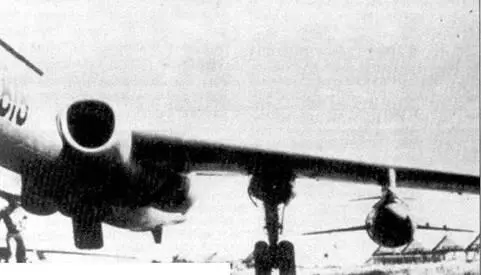

Оригинальной была и схема шасси с двумя четырехколесными тележками основных опор, поворачивающимися при уборке на 180 гр относительно земли. В передней опоре шасси впервые в СССР в качестве гасящего колебания элемента, уменьшавшего опасность возникновения «шимми», применили спаренные колеса на одной общей оси. В итоге обеспечивалась возможность эксплуатации самолета, как с бетонных, так и с грунтовых и снежных аэродромов. Предусматривалось применение тормозного парашюта в качестве аварийного средства при посадке самолета.

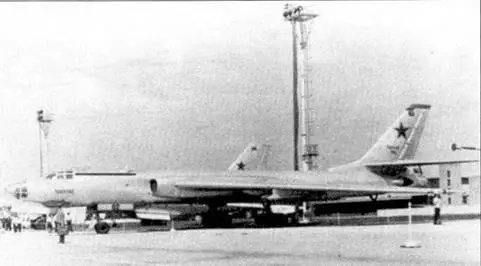

Ту-16 КС-1 (Badger В) с подкрыльевыми пилонами дли подвески КС-I. Самолет полностью цвета натурального металла, тактический помер «62» (красный) нанесен на хвосте и створках ниши переднего шасси.

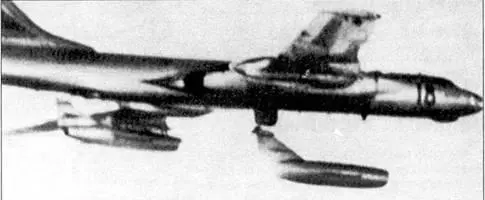

Ту-16КС-1 выпускает ракету КС-1 со своего правого подкрыльевого пилона. Ту-16КС-1 имел крупный обтекатель прицельного радара, убирающийся в бомбовый отсек.

Ту-16КС-1 индонезийских ВВС, начало 60-х гг. Самолет вооружен ракетами КС-1, хорошо виден выдвинутый обтекатель радара управлении ракетами.

Ту-16КС-1 индонезийских ВВС, стоящий на краю взлетного поля.
