П. Сергеев - Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Первоначально серийное производство Ту-16 наладили на казанском авиазаводе № 22. Первый серийный бомбардировщик здесь был выпущен 29 октября 1953 г, а до конца года заказчику сдали еще один самолет. В следующем году в Казани изготовили уже 70 таких машин. Согласно Постановлению Совмина СССР о расширении производства Ту-16 для его серийного производства был привлечен и авиазавод № 1 в Куйбышеве. Летом 1954 г. там начали выпускать первые бомбардировщики, при этом большую поддержку ему оказывали КБ-156 и завод №22. Так, из 10 машин, выпущенных в Куйбышеве в 1954 г., три были собраны из агрегатов, поставленных из Казани.

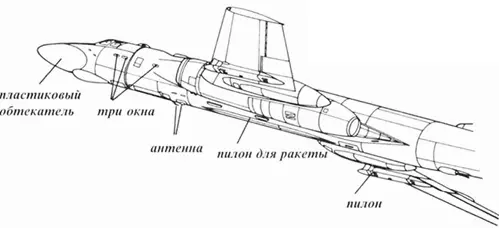

Badger С модифицированный для подвески двух КСР-5 на подкрыльевых пилонах и К-10 под фюзеляжем.

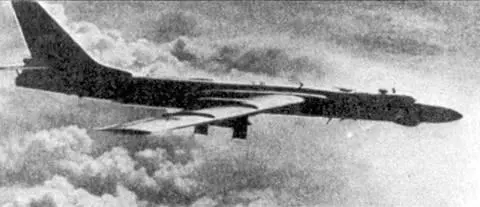

Ту-16 КС-10 Badger С во время учебного вылета – пилоны для подвески вооружении пусты.

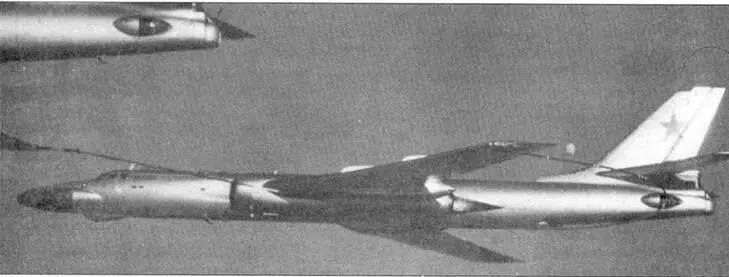

Ту-16 Badger С принимает топливо с заправщика Ту-16Н. Маленький парашют видимый за крылом Badger С служит дли стабилизации заправочного конуса. Оба самолета цвета натурального металла с номерами черного цвета.

Третьим предприятием, подключенным к производству Ту-16, стал воронежский авиазавод №64. Головной самолет в Воронеже был выпущен в мае 1955 г.

В общей сложности на трех заводах (без учета двух опытных машин и экземпляра для статиспытаний) было построено 1507 экземпляров Ту-16 различных модификаций. Первые серийные самолеты начали поступать в строевые части в начале 1954 г., а 1 мая того же года девятка Ту-16 прошла над Красной площадью. В НАТО самолет получил кодовое наименование «Бэджер» («Барсук»). После этого Ту-16 начал быстро заменять в строевых частях дальние бомбардировщики Ту-4, став носителем ядерного и обычного оружия на средних (или, как тогда формулировалось, евростратегических) дальностях.

Серийный выпуск Ту-16 был прекращен в 1962 г. Но самолеты этого типа состояли на вооружении ВВС и ВМФ России до 1993 г.

С 1958 г. начались поставки самолета Ту-16 в Китай, одновременно с помощью советских специалистов в этой стране проводились работы по освоению серийного производства бомбардировщиков, получивших обозначение Н-6. В 1960-х годах Ту-16 поставлялись также ВВС Египта и Ирака.

По своим характеристикам и компоновке Ту-16 оказался настолько удачным, что это позволило без особых проблем создать на его основе первый советский многоместный реактивный авиалайнер Ту-104. 17 июля 1955 г. летчик-испытатель Ю. Алашеев поднял в воздух опытный экземпляр Ту-104, а со следующего года началось серийное производство машины на Харьковском авиазаводе.

Ту-16 – необычное явление не только в советском, но и в мировом самолетостроении. Пожалуй, только американский бомбардировщик В-52 и отечественный Ту-95 могут сравниться с ним по долголетию. В течение 40 лет было создано около 50 модификаций Ту-16. Многие элементы его конструкции стали классическими для тяжелых боевых машин. Ту-16 послужил базой для отработки новых отечественных авиационных материалов, в частности легких высокопрочных сплавов, средств защиты от коррозии, а также для создания целого класса советских крылатых ракет и авиационных ударных комплексов.

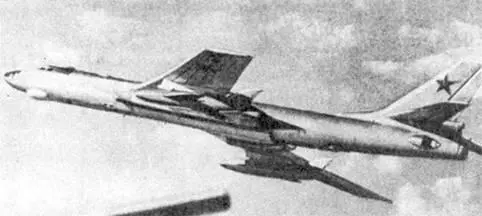

Ту-16 КС-10 Badger С морской авиации. Самолет вооружен ракетой КСР-5 на пилоне под левым крылом. Углубление в районе бомбового отсека предназначено для подвески ракеты К-10.

Ту-16КС

Ту-16 К-10

Оба Ту-16 Badger С на этом снимке имеют подфюзеляжные бомбовые замки (видны в районе воздухозаборников) в дополнение к своим обычным подкрыльевым ракетным пилонам для КСР-2.

Все самолеты Ту-16 можно разделить на несколько основных групп: бомбардировщики, заправщики. ракетоносцы, разведчики, постановщики помех, самолеты специального назначения и летающие лаборатории. Причем некоторые из них многократно переделывались друг в друга, а затем снова переоборудовались в исходный вариант.

Базовый вариант Ту-16 за время многолетней эксплуатации постоянно дорабатывался и модернизировался. Его взлетная масса достигла 77150 кг (при массе пустого 37200 кг). Двигатели АМ-3 были заменены РД-ЗМ с тягой 9520 кг и другие из этого семейства. Самолет Ту-16 имел один бомбовый отсек, оборудованный типовой системой бомбардировочного вооружения. Нормальная бомбовая нагрузка составляла 3000 кг, максимальная бомбовая нагрузка – 9000 кг. Была возможна подвески бомб весом от 100 кг до 9000 кг. Бомбы калибров 5000, 6000 и 9000 кг подвешиваются на мосту балочного держателя, бомбы меньших калибров – на бортовых кассетных держателях.

Прицеливание при бомбометании производилось с помощью векторно-синхронного оптического прицела ОПБ-11Р с автоматом боковой наводки, связанным с автопилотом, благодаря чему доводку самолета по курсу мог производить штурман автоматически при прицеливании. При плохой видимости земли, прицеливание велось с помощью РПБ-4, в этом случае точность бомбосбрасывания повышалась, так как ОПБ-11Р был связан с прицелом РБП-4 и отрабатывал для него необходимые параметры. Сброс бомб осуществлял штурман, эту же операцию мог производить и штурман-оператор.

Badger С с бомбовыми замками установленными на ракетных пилонах и с дополнительными мачтами радиосвязных антенн.

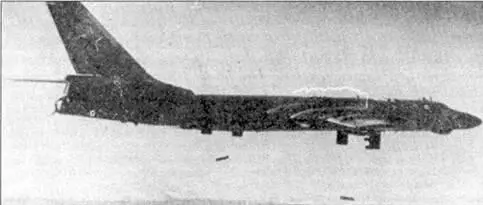

Badger С сбрасывает бомбы с замков, установленных на подкрыльевых ракетных пилонах. На эти замки могло подвешиваться четыре бомбы или и мины, таким образом, общая боевая дополнительная нагрузка состояла из восьми свободнопадающих боеприпасов.

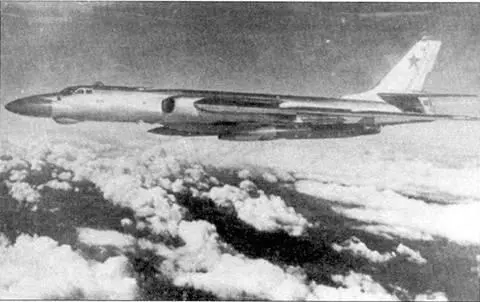

Два снимка Ту-16КСР-2 Badger G с двумя ракетами КСР-2 на подкрыльевых пилонах. В дополнении к своему ракетному вооружению Badger G мог нести и свободнопадающие бомбы.
