П. Сергеев - Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Летные испытания системы К-26 начались в октябре 1964 г. В январе 1967 г. систему предъявили на совместные Государственные испытания, которые она не прошла ввиду неудовлетворительной точности стрельбы по морским целям. Через год К-26 повторно поступила на ГИ, до момента окончания, которых (30 ноября 1968 г.) два опытных ракетоносца выполнили 87 полетов с общим налетом 288 часов. Но только еще через год, 12 ноября 1969 г., Постановлением Совмина СССР №882-315 комплекс К-26 приняли на вооружение ДА и Авиации ВМФ.

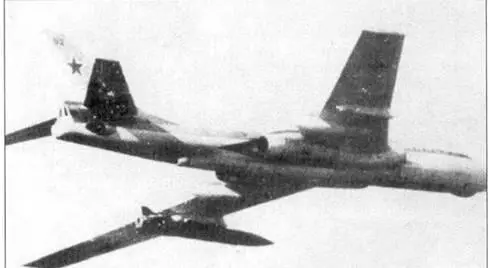

Badger G вооруженный противокорабельной ракетой КСР-5 на левом подкрыльевом пилоне. Две маленькие « Т»-образные антенны под фюзеляжем – антенны радиовысотомера.

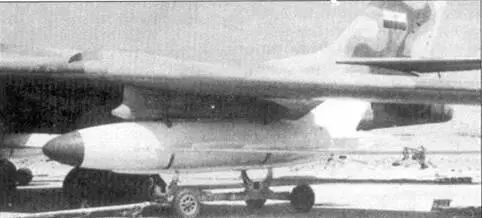

Ракета КСР-2, подвешенная на левый подкрыльевой пилон египетского Ту-16 Badger G (под ракетой хорошо видна ее транспортная тележка). Ракета окрашена полностью в белый цвет с черным номером и серо-голубым передним обтекателем.

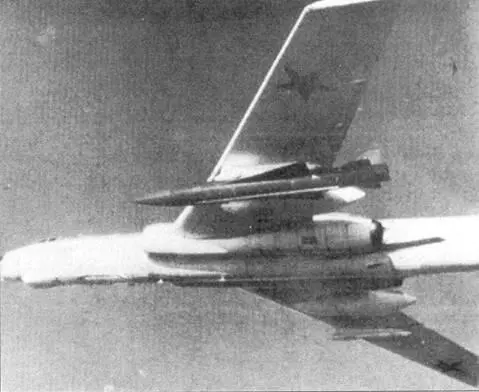

Badger G вооруженный ракетой КСР-5, подвешенной на левом пилоне. Сверхзвуковая противокорабельная ракета дальнего действия КСР-5 была специально разработана для поражения американских авианосцев и могла оснащаться ядерной боевой частью.

Еще в 1950-х гг.. на базе идей, заложенных в системе «Комета», ОКБ Микояна совместно с ОКБ Туполева приступили к разработке повои системы дальнего действия К-10. предназначенной для уничтожения надводных целей водоизмещением более 10000 т. Основой комплекса стала ракета К-10С со среднерасположенным стреловидным крылом и стреловидным оперением. Для комплекса К-10 проектировалась система наведения и управления К-10У. базировавшаяся на самолетной радиолокационной станции E1I с дальностью обнаружения цели порядка 400 км. На ракете устанавливались станции: ЕС-2Д. служившая для наведения при помощи сигналов, поступающих от РЛС самолета-носителя, а также для управления полетом после перехода в режим самонаведения. Характерной особенностью полета К-10С к цели являлось маневрирование в горизонтальной и вертикальной плоскостях. После отцепки от носителя на дальности более 120 км до цели она захватывалась головкой самонаведения, ракета снижалась и выходила на объект атаки на высоте в несколько метров, нанося удар в борт или по подводной части корабля.

В ОКБ-156 была проведена большая работа по установке на бомбардировщик станции ЕН и размещению в грузоотсеке крупногабаритной ракеты. В носовой части фюзеляжа, на месте фонаря и кабины штурмана расположили антенну обнаружения и сопровождения цели из комплекта станции ЕН. а антенну наведения ракеты разместили под кабиной пилотов. Штурмана вместе с навигационным оборудованием переместили на место штурмана-оператора (позади летчиков). В состав экипажа ввели оператора станции ЕН. рабочее место которого расположили в грузоотсеке в гермокабине по типу самолетов Ту-16КС. Был введен дополнительный топливный бак для запуска двигателя самолета-снаряда. Для электропитания блоков станции ЕН – новый преобразователь. Так же было спроектировано и повое подвесное устройство для К-1 ОС – балочный держатель БД-238 с механизмом уборки и выпуска. Оно позволяло транспортировать ракету в полуутопленном положении, а перед пуском выдвигать ее вниз на 550 мм. После схода ракеты грузоотсек закрывался створками, убиравшимися при подвешенной К-10С внутрь.

Совместные Государственные испытания всей системы К-10 проводились в ГК НИИ ВВС с 21 ноября 1958 г. В их ходе выявились существенные недостатки: во-первых, оказалось, что дальность боевого применения К-10С по сравнению с КС-1 не увеличилась, во-вторых, часть пусков из-за частых отказов станций ЕС и ЕН. а также двигателей ракет завершились неудачно. Кроме того, выявился еще один неприятный факт: оператору станции ЕН приходилось работать при температуре внутри гермокабины, превышавшей 40°С. Ввиду подобных трудностей с отработкой комплекса испытания завершились только к концу 1960 г. и 12 августа 1961 г. постановлением Совмина №742-315 система К-10 была принята на вооружение Авиации ВМФ.

Выпуск Ту-16К-10 начали в Казани, а затем в Куйбышеве всего в общей сложности на этих двух заводах до конца 1963 г. выпущено 216 Ту-16 К-10.

В конце 60-х годов была проведена модернизация комплекса К-10 с целью увеличения его дальности. На носитель установили модернизированную РЛС ЕН-Д с дальностью обнаружения цели до 450 км. Для нового комплекса разработали ракету К-10 ОСД, дальность полета которой увеличили за счет большего запаса топлива. Сам ракетоносец получил обозначениеТу-16К-10Д, и в этот вариант на ремзаводах Авиации ВМФ доработали значительную часть находившихся в эксплуатации Ту-16К-10.

Примерно в это же время, к осени 1969 г. были закончены работы по адаптации комплекса К-26 для установки на Ту-16К-10Д. Самолет стал называться Ту- 16К-10-26 и мог нести ракету К-10С в бомбоотсеке и две ракеты КСР-5 на подкрыльевых пилонах.

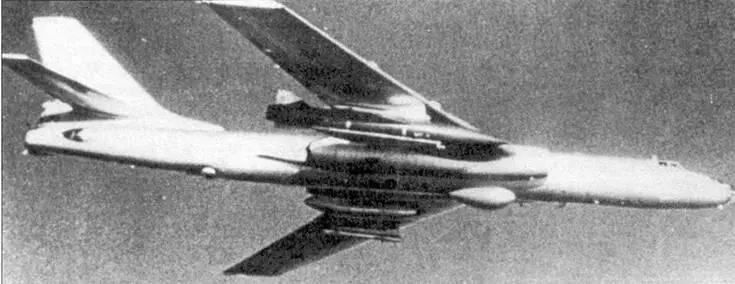

Модифицированный Badger G имел большой обтекатель радара под центральной частью фюзеляжа вместо меньшего по размерам обтекателя в передней части, у стандартного Badger G. Под этим обтекателем размещалась антенна более мощного прицельного радара сверхзвуковой ракеты КСР-5.

Экипаж разведчики Badger D идет по покрытому снегом взлетному полю после выполненного задания. Передний обтекатель меньшего размера, чем обтекатель под центральной частью фюзеляжи. Люк перед передней стойкой шасси служит для входи экипажа в переднюю кабину.

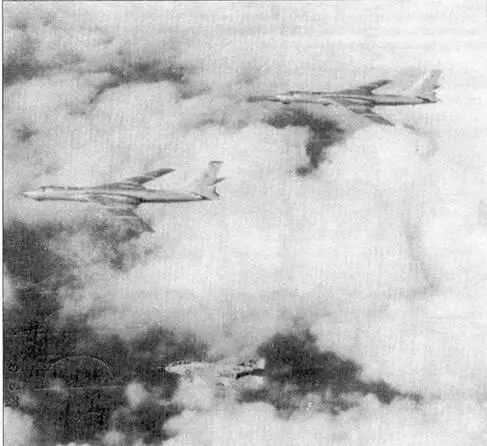

F-4B Фантом II, с авианосца «Ranger» эскортирует пару советских Ту-16 морской авиации. На заднем плане морской разведчик – Ту-16РМ Badger D.

Badger D мог одновременно выполнять задачи дальнего морского наблюдателя и самолета радиоэлектронной разведки. Кроме того, он мог осуществлять наведение крылатых ракет, запускаемых с других самолетов Ту-16.

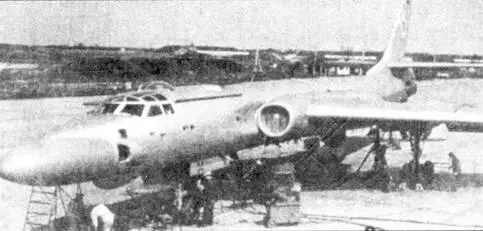

Наземный персонал проводит обслуживание Badger D. Открытые панели на носу самолета – лючки доступа для обслуживания электронного оборудования. Badger D имел под носовой частью фюзеляжа обтекатель радара большего размера, чем у более раннего Badger С.
