С. Иванов - Ju 87 «Stuka» часть 1

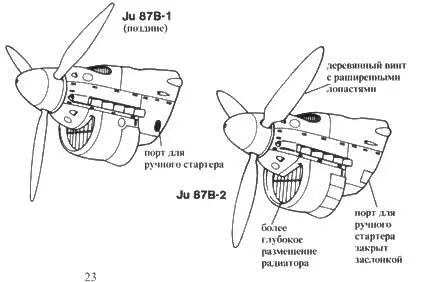

Ju 87В-1

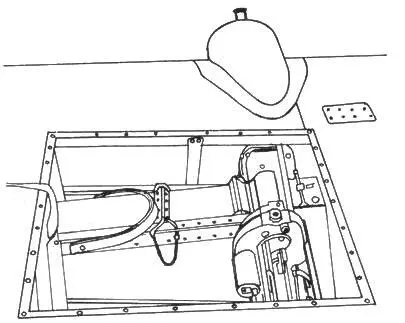

патронный отсек пулемета MG 17

Следующим прототипом версии D стал Ju 87 V24 (W. Nr. 0544), а затем появился Ju 87 V25 (W. Nr. 0538), послужившим для испытаний тропического оснащения. Удачно завершившиеся пробы привели к заказу 6 июня 1941 первой серии самолетов Ju 87 D-1 на заводах Бремен-Лемвердер. Впоследствии версия D стала самой многочисленной среди всех вариантов «штуки». Ju 87 D-1 был разработан на базе версии В, однако отличался от ранних машин совершенно новыми очертаниями передней части фюзеляжа. Из-за использования другого двигателя изменилась система охлаждения. Маслорадиатор перенесли в нижнюю часть капота, а два радиатора охлаждающей жидкости разместили под крыльями, в местах примыкания задних кромок к центроплану.

В позднейших выпусках модернизированы также способы подвески колес и амортизации стоек основного шасси. Изменилась и форма обтекателей колес, а телескопическое соединение верхней и нижней части обтекателей стоек, ранее часто повреждавшееся, заменили кожаными манжетами. Двойные подкосы, поддерживающие горизонтальное оперение, получили профилированные кожухи из алюминиевого листа. Радиополукомпас Peil G IV перенесли из нижней части фюзеляжа, где он подвергался риску повреждения при приземлении; на верхнюю часть, сразу за кабиной стрелка-радиста; при этом он получил прозрачное прикрытие из плексигласа. В качестве лобового стекла фонаря кабины применено бронестекло толщиной 50 мм. Самолет получил новое оборонительное вооружение, состоящее из спаренного пулемета Маузер MG 81 Z калибра 7,92 мм, смонтированном на бронированном лафете GSL-K 81 Z, с боезапасом 2000 патронов. Подфюзеляжный бомбодержатель 2000/XII теоретически позволял подвешивать осколочную бомбу SC 1800 массой 1800 кг (практически подвешивались бомбы массой 250 или 500 кг на держателях 500/XIIс, смонтированные вместе с бомбодержателем 2000/XII на общей платформе 1000/5000/IXb). Помимо увеличения бомбовой нагрузки, возросли максимальная скорость, с 380 до 410 км/час, и дальность, с 600 км у варианта В-2 до 1530 км у D-1.

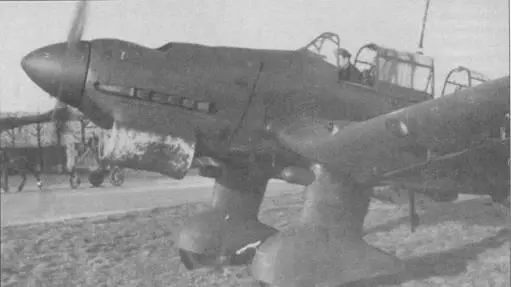

Иногда «Штуки» применялись для ночных рейдов, особенно часто в роли ночных бомбардировщиков Ju-87 использовались в конце войны. «Ночные» «Штуки» получили пламегасители на патрубки, а нижние поверхности временно окрашивались в черный цвет краской на водяной основе. Обратите внимание — черная краска почти облезла с обтекателя радиатора. Сирены не установлены на обоих обтекателях стоек основных опор шасси.

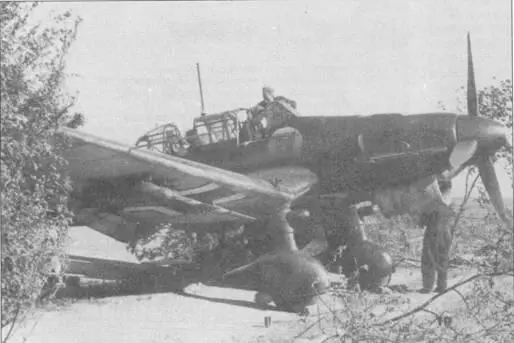

Подготовка к боевому вылету замаскированного ветками деревьев пикирующего бомбардировщика Ju-87B-1 из 3./ St.G-2. Самолет имеет бортовой код «T6+HL». Двигатели Jumo-211А сильно дымили, поэтому на бортах фюзеляжей почти всегда имелись длинные шлейфы копоти, иногда — по всей длине борта, вплоть до вертикального оперения.

Первые полеты версии D-1 показали необходимость модернизации шасси (первые поставленные машины этой серии имели старое шасси варианта В, относительно слабое с учетом возросшей взлетной массы). Уже в октябре 1941 самолет с кодом BK+EN был полностью разрушен из-за аварии шасси. После усиления на основных стойках были дополнительно установлены небольшие подрывные заряды, позволяющие отстреливать стойки при вынужденном приземлении (для предупреждения капотирования). У большинства машин Ju 87 D демонтировали кожухи стоек шасси, чтобы избежать заблокирования колес грязью во время старта или посадки на полевых аэродромах Восточного фронта. Не только упомянутые недостатки были причинами нескольких тяжелых происшествий с ранними машинами серии D-1. В ноябре 1941 из-за аварии двигателя разбился при посадке самолет BK+ES, а 5 января 1942 в районе Эльбинга в катастрофе, вызванной плохими погодными условиями, во время перегона самолетов в свою часть погибли трое молодых летчиков из I./ StG 2. Собственно, именно в этой части в Боблингене началась переподготовка пилотов на новой машине. В бой Ju 87 D-1 вступили в феврале 1942 на Восточном фронте. В мае 1942 под Бир-Хакеймом в Африке первый раз применялась версия Ju 87 D-1/trop. Эти самолеты оснащались тропическим фильтром и модифицированными системами охлаждения и смазки двигателя, противопылевым уплотнением и аварийным снаряжением для экипажа в случае вынужденного приземления. До конца 1942 произведено, наиболее вероятно, 592 экземпляра версии D-1.

Следующей разновидностью был Ju 87 D-2, выпущенный в небольшом количестве, отличавшийся усилением задней части корпуса, модернизированным хвостовым колесом и наличием крюка для буксировки транспортных планеров Go 242 и DFS 230. Эти самолеты использовались в основном в Северной Африке и районе Средиземного моря.

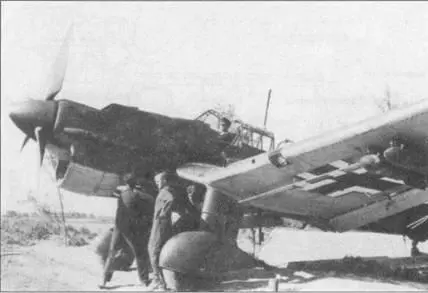

Пикирующий бомбардировщик Ju-87B-2 «T6+LL» раннего выпуска. Самолет принадлежит St.G-2. На машине не установлена сирена. Перевооружение стаффелей пикирующих бомбардировщиков самолетами Ju-87B-2 продолжилось и после окончания Битвы за Англию. Несколько таких самолетов, подбитых над Островом досталось англичанам в почти исправном состоянии.

Франция, 1940 г. оружейники тянут трехколесный транспортер с бомбой, транспортер оборудован компактным подъемником для бомб. По маркировки на подъемнике «З-St» можно установить, что снимок сделан в расположении 3./Stukageschwader-2.

Версия Ju 87 D-3 была первым штурмовым вариантом. Для обеспечения безопасности экипажа во время выполнения полетов на малых высотах установлено дополнительное бронирование кабины, двигателя и радиаторов в виде бронеплит, смонтированных под передней нижней частью корпуса и на боках спереди у кабины. Хотя планировалась применять эту версию исключительно для штурмовых целей, все же оставили аэродинамические тормоза, но отказались от сирен. Другими мелкими изменениями были новые весовые компенсаторы вертикального киля, изменение выхлопных патрубков, новая «дорожка» на левом крыле (из шести дюралевых полосок вместо резиновых). Последние два изменения появились в позднейших выпусках версии D-3. Эти самолеты оперировали главным образом на Восточном фронте, и только отдельные экземпляры попали в Северную Африку перед капитуляцией войск стран «оси» в мае 1943. Основным наступательным оружием Ju 87 D-3 стали подкрыльевые контейнеры из проклеенной фанеры, содержащие 92 двухкилограммовые противопехотные осколочные бомбы SD 2. Применялись также контейнеры А 500-1, содержащие 37 бомб SD 10A весом 10 кг каждая. Считается, что всего выпущено 1559 экземпляров Ju 87 D-3, из них 599 — на заводе Бремен-Лемвердер, а остальные 960 — на заводе Берлин-Темпельхоф. Описывая версию D-3, надо вспомнить о варианте, снабженном установленными на верхних поверхностях крыльев кабинками для перевозки пассажиров, главным образом диверсантов и разведчиков, которых нужно было безопасно доставить за линию фронта. Каждая из них была рассчитана на двух человек и после отделения над целью они спускались на парашютах. Кабинки имели обширные окошки, дававшие пилоту самолета возможность бокового обзора. Испытания этой модификации проводились в опытном центре «Граф Цеппелин» в Штутгарте в середине 1942. Из-за возникших значительных проблем, в частности, с безопасным сбросом кабинок с поверхностей крыльев, дальнейшие пробы не проводились.
