С. Иванов - СБ гордость советской авиации Часть 1

В период германской оккупации летчики 5-го бомбардировочного полка, выполняя задания немецкого командования, летали с аэродрома Бадем чифлик на разведку лагерей и позиций греческих партизан и их бомбежку в районах Беломорской Тракии и Македонии во время восстания в Драма в 1943 г.

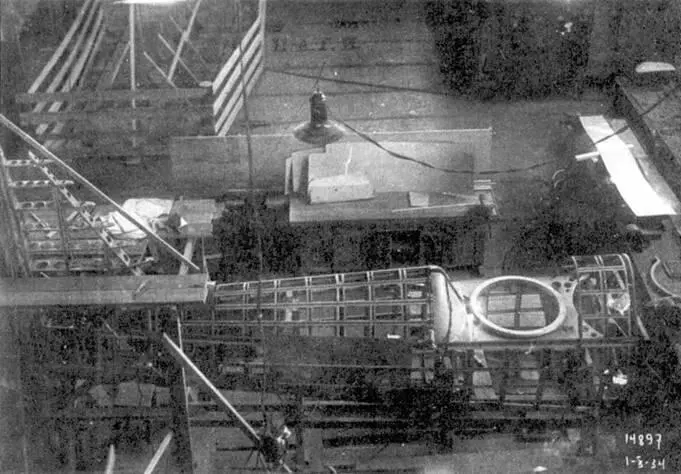

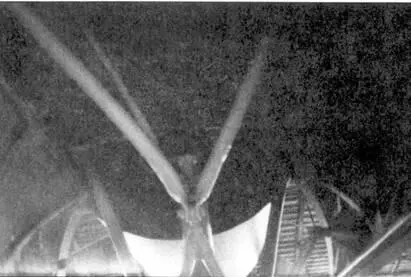

Каркас хвостовой части фюзеляжа. Видна конструкция хвостовой огневой точки.

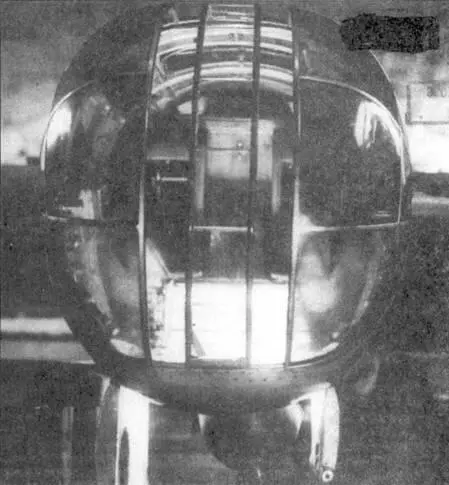

Лобовой обтекатель кабины штурмана.

Если в СССР СБ сняли с вооружения еще в начале 1943 г, то болгарские ВВС использовали его в боях до конца 1944 г. Тогда в боях за освобождение Болгарии болгарские летчики участвовали в бомбардировке германских войск. К осени 1944 г во 2-й эскадрилье 5-го бомбардировочного полка осталось 5 боеготовых самолетов A via B-71. Хотя к тому времени самолет безнадежно устарел, болгарские летчики умудрялись выполнять на нем боевые задания без истребительного прикрытия. Так, 18 ноября 1944 звено из трех СБ под командованием поручика Бойдева совершило удачный налет на станцию у Вучитрен, где находилось до 60 вагонов и паровозы. С трудом подняв в воздух перегруженные самолеты с бетонного аэродрома Враждебный под Софией, летчики едва набрали высоту 3000 м. Больше изношенные моторы, работавшие на пределе, не позволили. Обещанная для прикрытие пара старых «Девуатинов» так и не появилась. Летчикам в этот день повезло — ни «Мессершмитты», ни «Фокке-вульфы» не помешали им выполнить боевое задание и удачно сбросить 50- и 100 кг бомбы. Зенитки молотили воздух вокруг и снаряды рвались рядом, но противозенитный маневр после сброса бомб спас от поражения.

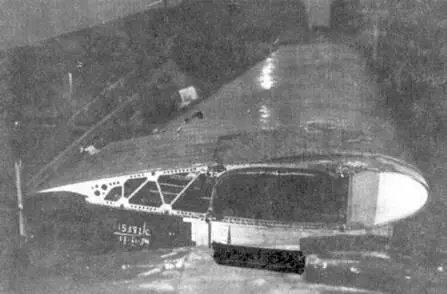

Консоль крыли.

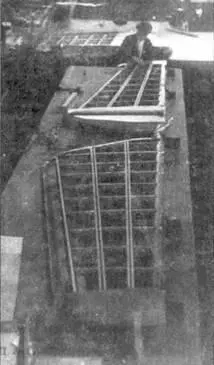

Сборки рулей высоты.

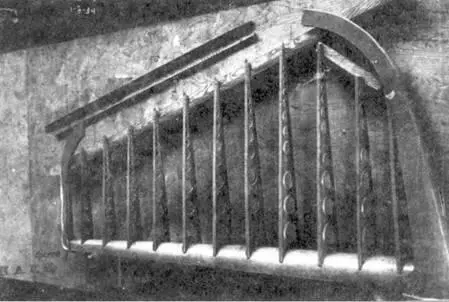

Киркас руля направления.

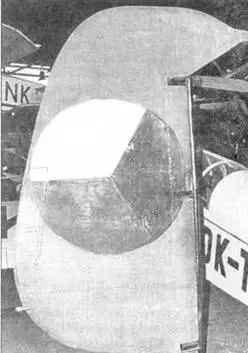

Руль направления у Avia В. 71.

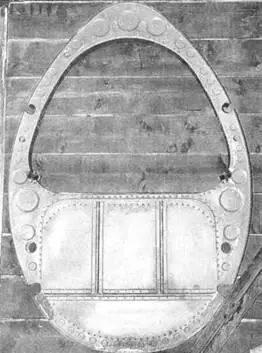

Шпангоуты чешского Avia В.71.

Всего за ноябрь 1944 г болгарские летчики выполнили на самолетах Avia B-71 14 самолето-вылетов, приняв участие в 4-х налетах. Целями их были железнодорожные станции, механизированные колонны, скопления противника. При этом ни одного самолета не было сбито и не погиб ни один член их экипажей. Основной проблемой инженеров и техников было поддерживать летающие музейные экспонаты в боевой готовности.

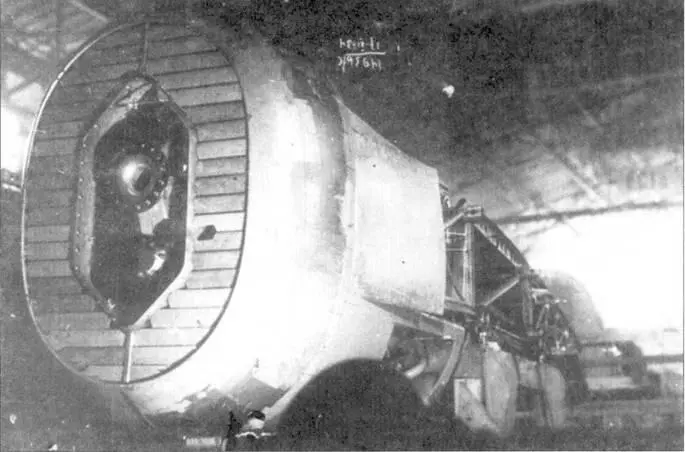

Левая моторама, вид сбоку. На заднем плане видна носовая часть фюзеляжа.

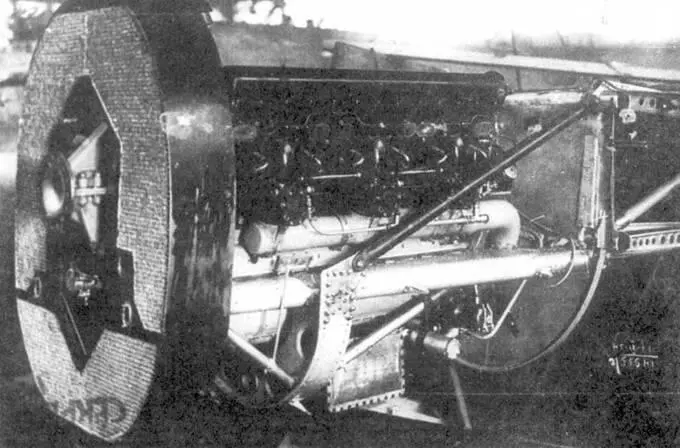

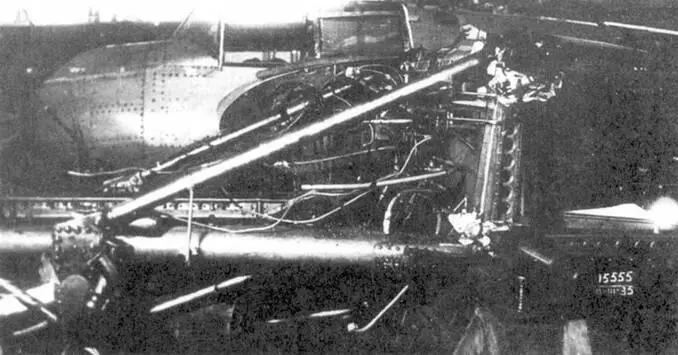

Двигатель Hispano Suiza на мотораме. Виден радиатор сотового типа. В верхней чисти радиатор охлаждалася антифриз, а в нижней — масло.

Скоростной бомбардировщик управлялся экипажем из трех человек и представлял собой свободнонесущий двухмоторный моноплан. Главным несущим элементом планера АНТ-40 был центроплан с гондолами и интегрированной с ним частью фюзеляжа. К центроплану крепились консоли крыла, а также носовая и хвостовая части фюзеляжа.

Крыло состояло из центроплана с мотогондолами и консолей. Крыло имело двухлонжеронную конструкцию. Каждый лонжерон состоял из верхней и нижней части, составленной из хромансиловых труб, соединенных между собой. Ближе к законцовке лонжерон переходил в балку. Гладкая несущая обшивка соединялась с нервюрами и стрингерами. Механизация крыла состояла из элеронов и закрылков. Элероны были компенсированы по массе и аэродинамически. Закрылки типа Шренка могли отклоняться на 15°. Элероны шли вдоль всей консоли крыла и подвешивались на двух петлях. Правый элерон оснащался триммером.

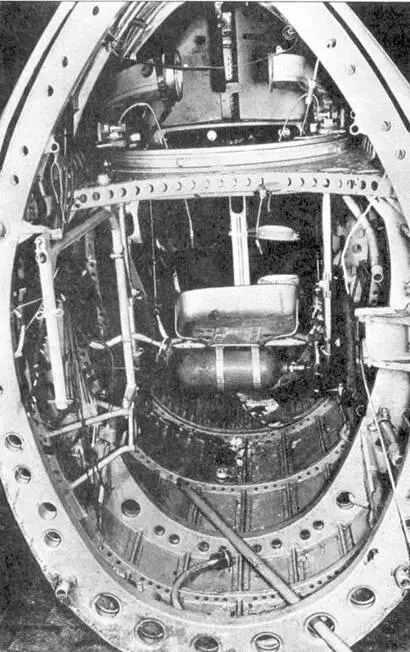

Детали внутренней конструкции СБ-2.

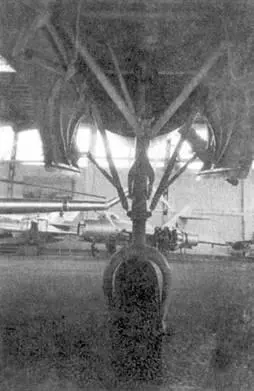

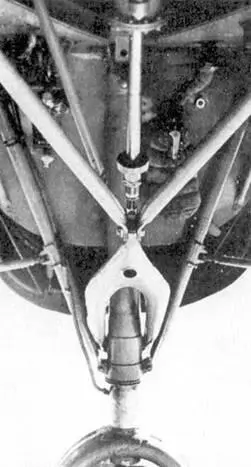

Детали главного шасси СБ-2.

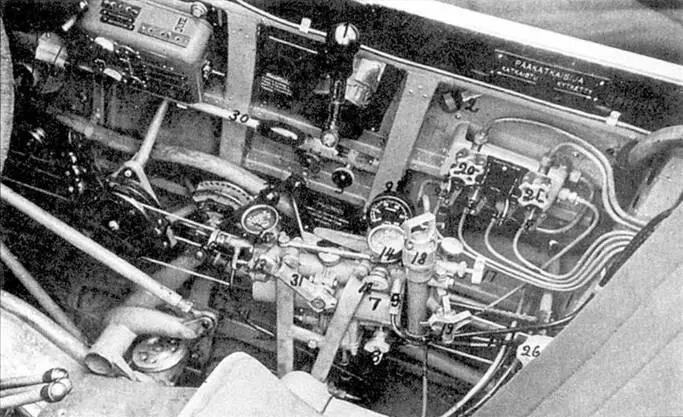

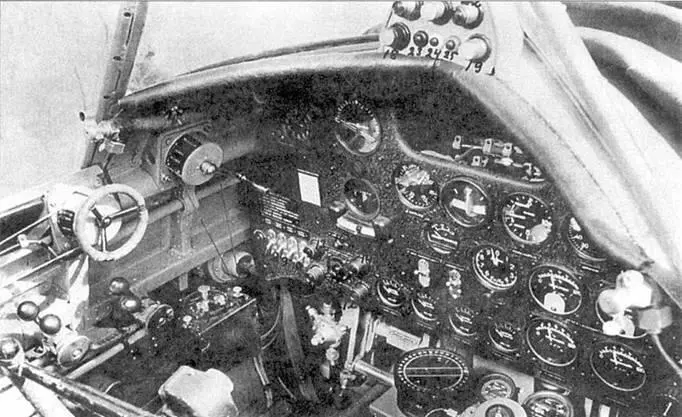

Передняя часть кабины пилота, вероятно СБ-2М-100 выпуска 1938-39 г.г. На левом борту видны ручки газа.

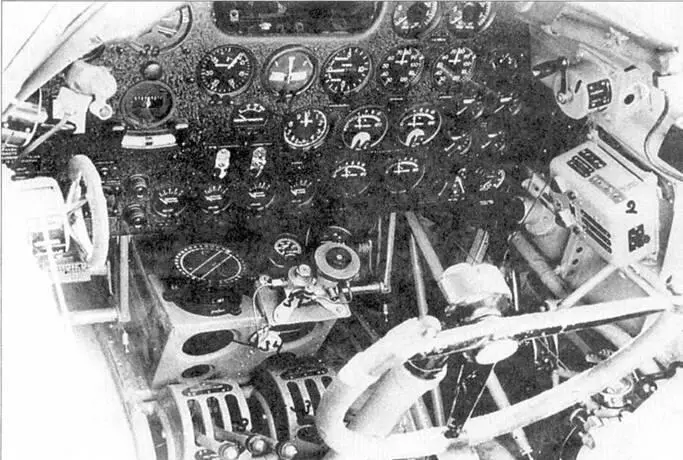

Приборная доска, вероятно СБ-2М-100 выпуска 1938-39 г.г. Обратите внимание на ручку управления со штурвалом.

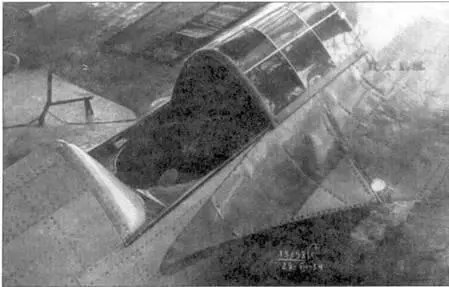

Фюзеляж имел овальное сечение и состоял из трех частей: носовой, центральной и хвостовой. В носовой части находилась кабина штурмана-стрелка (одновременно бомбардира) и кабина пилота. В центральной части находился бомбовый отсек, а в хвостовой — кабина стрелка-радиста. Носовой обтекатель имел трубчатый каркас и остекление из гнутого целлулоида. Носовая часть крепилась к центральной в четырех точках. Центральная часть фюзеляжа соединялась с лонжеронами и стрингерами центроплана, образуя с ними единое целое. Хвостовая часть крепилась к центральной также, как и носовая.

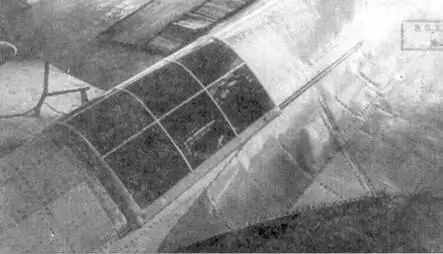

Правый оорт кабины пилота. Справа виден фрагмент кресла пилота.
