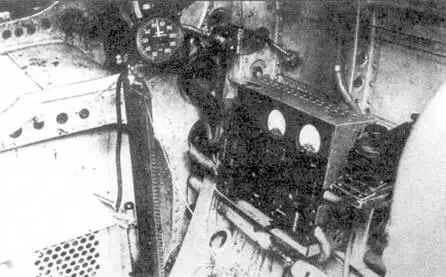

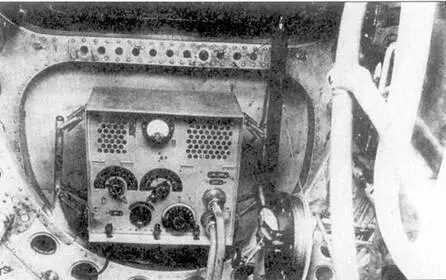

Кабина стрелка-радиста.

Центральная часть образовывала жесткую конструкцию с лонжеронами и стрингерами центроплана. Хвостовая часть крепилась к центральной в четырех точках и завершалась хвостовым оперением. Бомбоотсек находился в центральной части фюзеляжа. Самолет был среднепланом, лонжероны проходили через бомбоотсек, что обуславливало расположение бомб внутри отсека. Две бомбы массой 500 или 250 кг подвешивались в бомбоотсеке только горизонтально под лонжеронами крыла. Меньшие бомбы (100 кг и меньше) подвешивались вертикально в передней части отсека между лонжеронами и горизонтально в задней части отсека за задним лонжероном. Сбросом бомб управлял штурман, в кабине которого имелась кнопка элекроспуска. В кабине пилота находилась дублирующая аварийная кнопка. Бомбы общей массой 500–600 кг находились в районе центра тяжести самолета, поэтому сброс даже всех бомб залпом не оказывал заметного влияния на центровку самолета в воздухе.

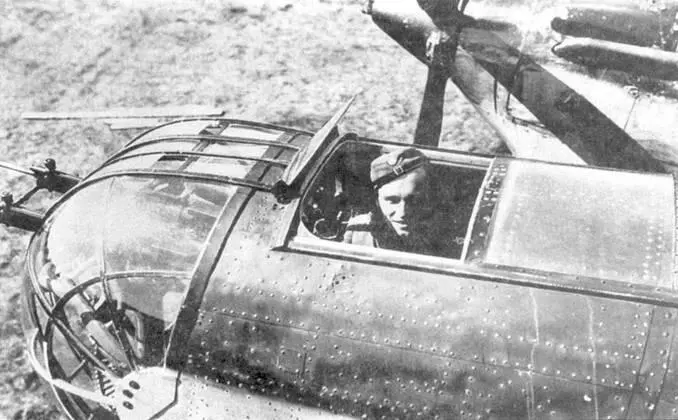

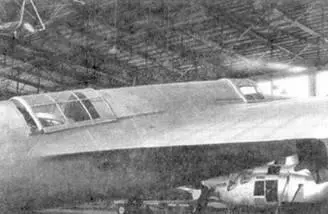

Передняя кабина СБ-2 советской сборки. Хорошо видны клепанные швы. Люк в крыше кабины штурмана открыт, при этом поднималось небольшое лобовое стекло. Этот самолет состоял на вооружении финских ВВС.

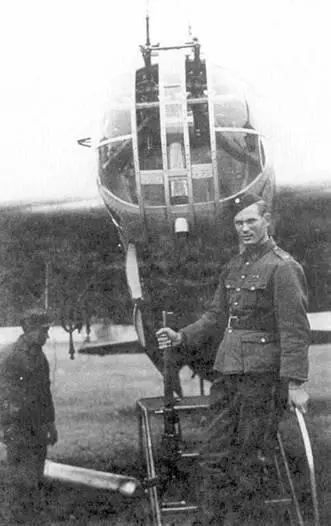

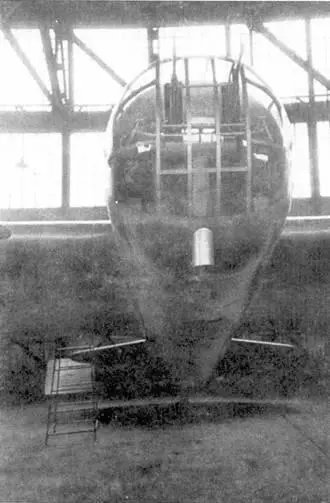

Передняя и задняя огневые точки на советских СБ-2. Хорошо видны направляющие и рамы.

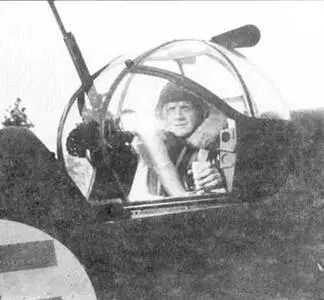

Тур-9, турель с одним ШКАС (1000 патронов)

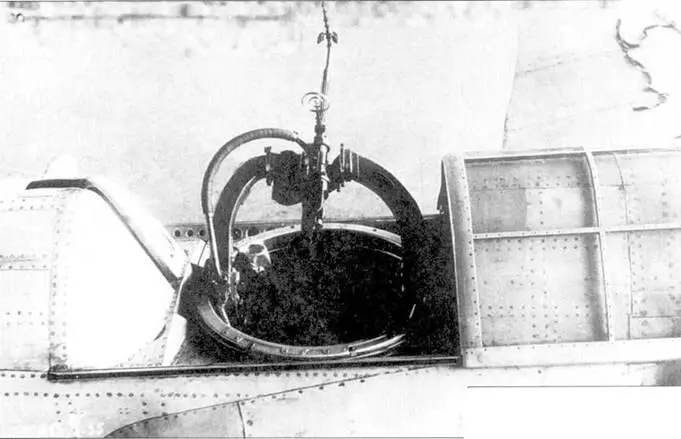

Люковая установка с пулеметом ШКАС (500 патронов)

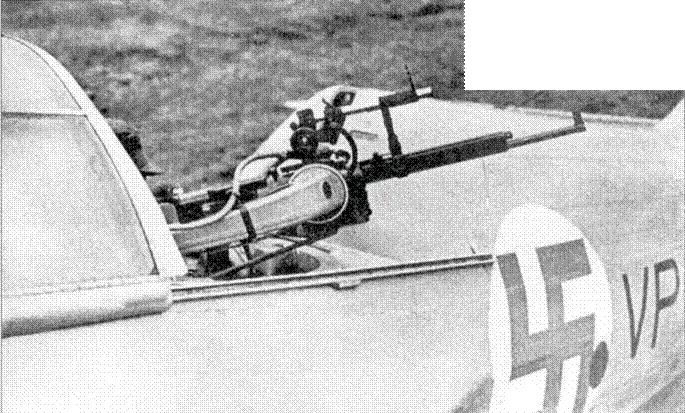

Задняя огневая точка с 7,62-мм пулеметом ШКАС. Самолет был захвачен финнами и использовался в одной из финских авиачастей.

Детали СБ, экспонирующегося в музее в Монино.

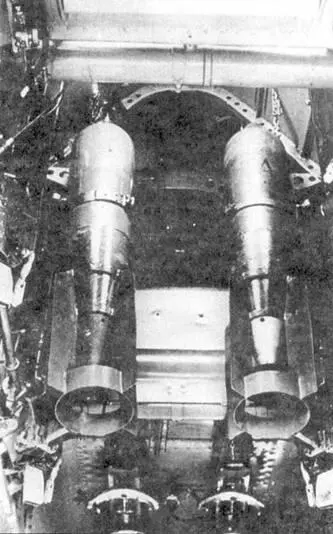

Бомбоотсек СБ-2. На переднем плане видны вертикально подвешенные на замках Дер-34 100-кг бомбы. Дальше видны замки Дер-21, предназначенные для бомб массой более 100 кг. Эти замки установлены на лонжероне центроплана.

Для обороны на самолете имелись три огневые точки. Спереди в лобовом обтекателе стоял спаренный пулемет ШКАС с боекомплектом 1920 патронов. В кабине стрелка-радиста имелись две огневые точки: верхняя и нижняя. В каждой находился одинарный ШКАС. В верхней огневой точке боекомплект 1000 выстрелов, в нижней — 500. Характерной особенностью самолета СБ-2 было то, что в походном состоянии оба пулемета убирались внутрь. В случае боевой тревоги стрелок-радист сдвигал крышку фонаря своей кабины и выдвигал пулемет в боевое положение. Закончив стрельбу, стрелок-радист разворачивал пулемет стволом к хвосту и закрывал крышку фонаря. Пулемет стоял на кольцевой установке, его наведение осуществлялось за счет физической силы стрелка. Аналогичное устройство имела и нижняя огневая точка.

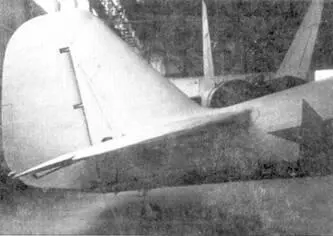

Горизонтальное хвостовое оперение состояло из стабилизатора и рулей высоты. Оперение крепилось к лонжеронам фюзеляжа в четырех точках. Угол атаки стабилизатора можно было менять на земле. Руль высоты состоял из двух сегментов, крепился к стабилизатору в пяти точках и оснащался триммером. Киль состоял из стабилизатора и руля направления, подвешенный на трех петлях. Каркас руля направления состоял из профилированного лонжерона. Руль оснащался триммером.

Главное шасси убиралось в полете. Стойка шасси заканчивалась вилкой, к которой крепилось колесо. Стойка крепилась к переднему лонжерону центроплана. Стойка имела встроенный гидропневматический амортизатор. Колеса оснащались пневматическими тормозами. Главное шасси в полете частично убиралось в задний отсек мотогондолы. Стойка имела два боковых раскоса из хромо-молибденовой стали. За стойкой находился гидроусилитель, отвечавший за уборку и выпуск шасси, а также механизм аварийного выпуска шасси. Хвостовое колесо не убиралось и было оснащено гидропневматическим амортизатором. Выпуск и уборку шасси, а также работу закрылков обеспечивала электрогидравлическая система. При ее отказе шасси можно было выпустить с помощью аварийного механического привода, работающего от маховика, установленного в кабине стрелка-радиста. Такая аварийная система выпуска шасси впервые появилась в СССР именно на планере АНТ-40.

Рулевое управление находилось только в кабине пилота. Рули высоты и направления двигались с помощью толкателей, а элероны и закрылки управлялись толкателями и тягами.

Двигательная система состояла из двух 12-цилиндровых двигателей жидкостного охлаждения М-100 (выпускавшийся в СССР мотор «Испано-Сюиза 12 Ybrs»). Двигатели оснащались редуктором с передаточным числом 2:3. У земли двигатели развивали 660 л.с., а номинальную мощность 750 л.с. показывали на высоте 4000 м. Каждый мотор вращал двухлопастный металлический винт М-100 диаметром 3,4 м, сконструированный и выпускавшийся заводом № 28 в Москве.

Топливная система состояла из четырех бензобаков в центроплане (два по 420 л) и в консолях (два по 415 л). Баки были обычные, без самогерметизации. Краны каждого бака находились в кабине пилота.

Масляная система состояла из двух маслобаков объемом 146 л, расположенных в крыльях за двигателями и отделенными он них противопожарной переборкой. Баки оснащались фильтром и дренажной трубкой. Масло охлаждалось в водно-масляном радиаторе (7,8 л масла, 7,9 л воды). Площадь радиатора 500 см².
