С. Иванов - Сверхмалые субмарины и человекоторпеды. Часть 3

Прототип Adam во время испытаний.

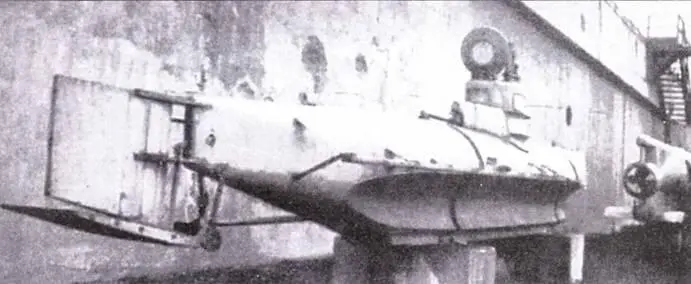

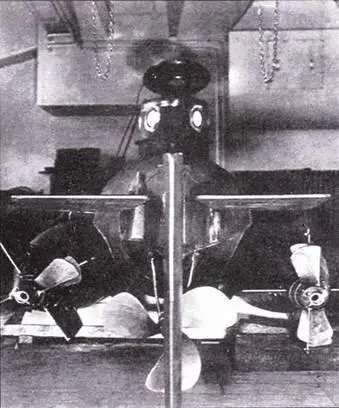

Корма прототипа Adam.

Сверхмалая подводная лодка Biber

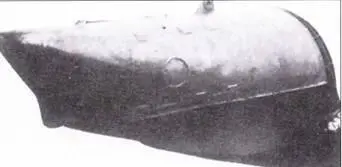

Носовая часть подводной лодки типа Biber.

Прототип Adam во время поисковых испытании.

Подводная лодка типа Biber,

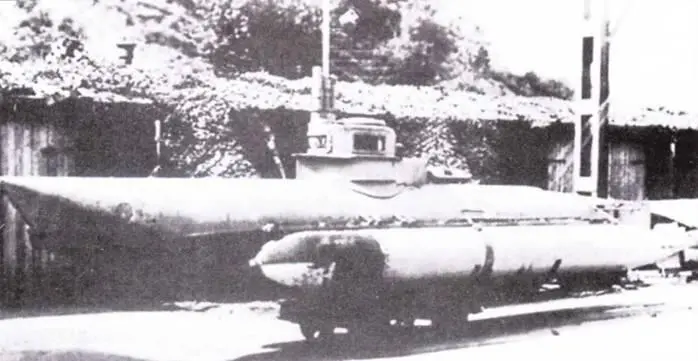

Лодка Biber «105». Виден желоб для торпеды G7е.

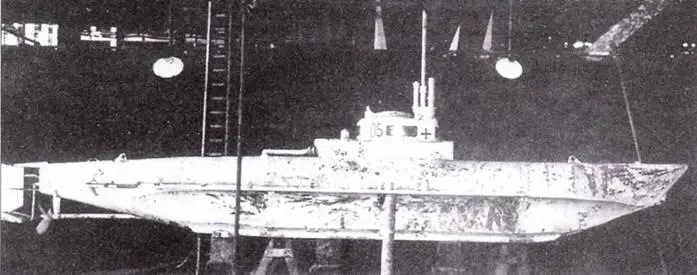

Миниатюрная подводная лодка типа Biber на суше.

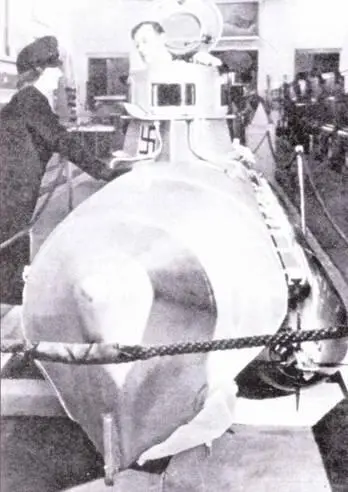

Рубка лодки Biber, вид с кормы.

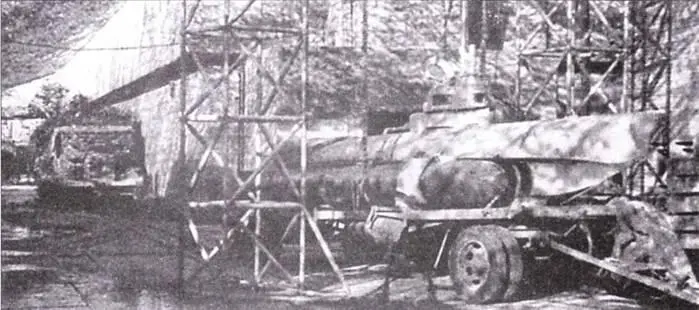

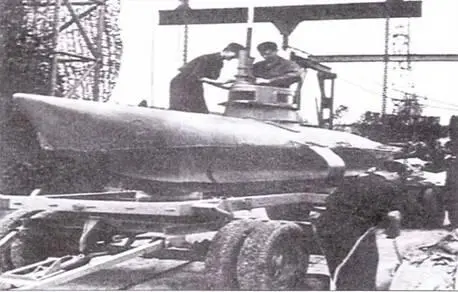

Подводная лодка типа Biber на колесной платформе.

Транспортировка подводной лодки типа Biber.

Лодки Biber, потерянная при транспортировке по железной дороге.

Капитан 3-го ранга Бартельс, один из отцов-создателей лодки типа Biber.

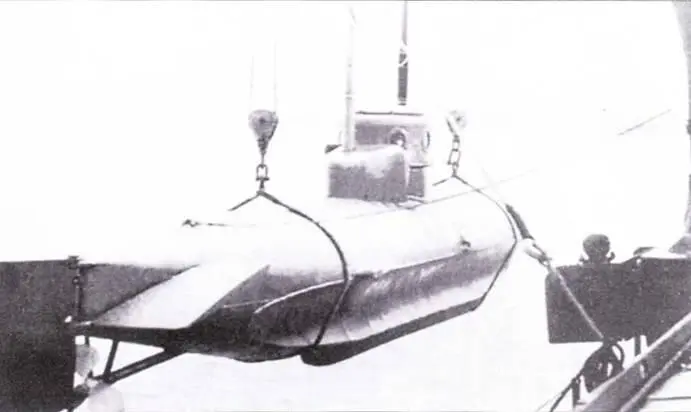

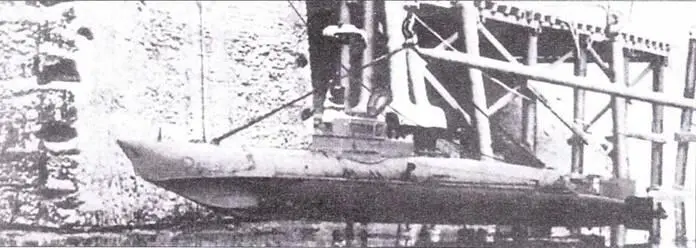

Немецкая миниатюрная подводная лодка типа Biber во время спуска на воду.

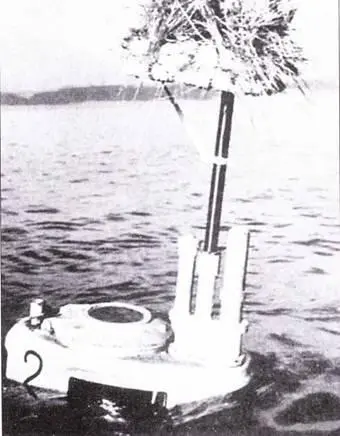

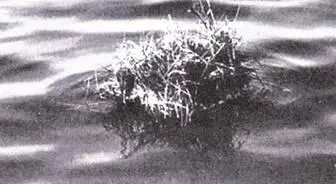

Растительный камуфляж на перископе лодки типа Biber.

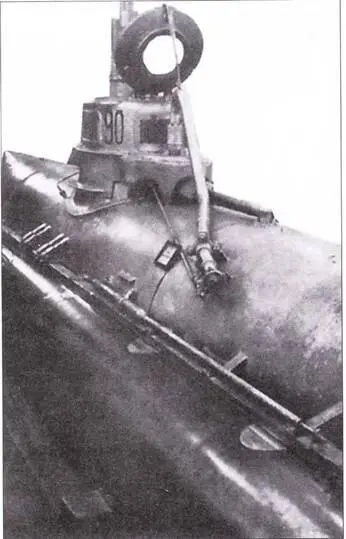

Центральная часть лодки типа Biber.

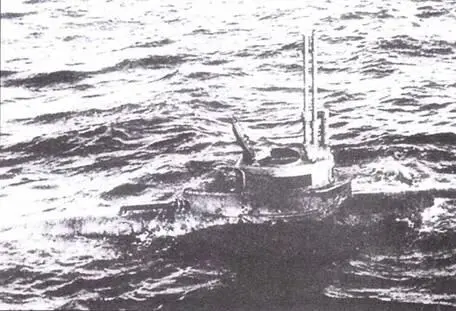

Замаскированный перископ лодки Biber на воде.

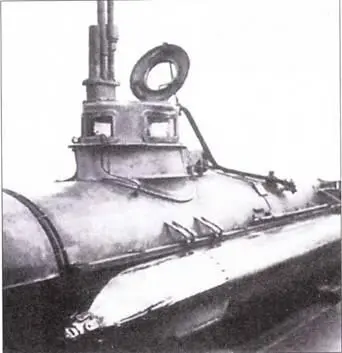

Центральная часть лодки типа Biber. Видна прикрепленная с левого борта торпеда.

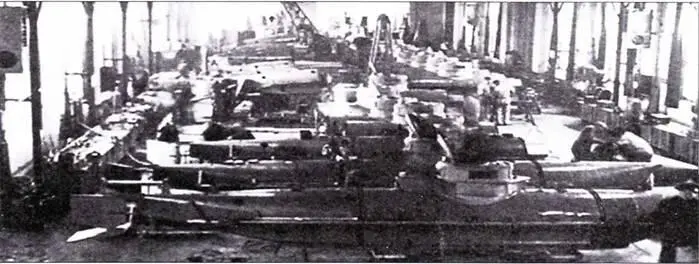

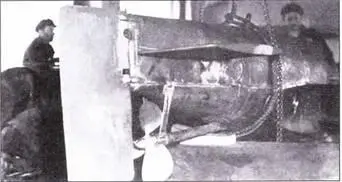

Серийный выпуск сверхмалых подводных лодок типа Biber.

Самая небольшая серия сверхмалых подводных лодок была построена по проекту корветтен-капитана Ганса Бертельса. Конструкция субмаринки была впрямую «срисована» с конструкции британской сверхмалои лодки Веллман W-46, захваченной в Бергене 22 ноября 1043 г. Производство лодок решено было наладить на заводе Фелендерверфт в Любеке, решение принято 4 февраля 1944 г. Прототип получил имя «Адам» или «Бюнте- Бот» в честь директора судостроительной верфи. Прототип изготовили к 15 марта 1944 г. интересный факт — в забюрократизированном Рейхе прототип построили нелегально. Тем не менее. 27 марта 1944 г. лодку осмотрел Ленчи, который, как и большинство старших офицеров крнгсмарине, сильно сомневался в пригодности двигателя внутреннего сгорания для установки на подводную лодку. Однако. Деница убедили в правильности конструкторского решения. Денни сказал: «Верной дорогой идете, товарищи», после чего от кригсмарине поступил заказ на серию in 24 сверхмалой субмарины, которые следовало сдать до конца мая 1944 г. К производственной программе, помимо Фелендер

верфт. подключили Клекнер Юмбольл Дойч Ярд и итальянскую фирму Ансальдо, поскольку объем заказа возрос до 320 кораблей (включая 20 учебных). Теперь срок выполнения заказа был назначен на конец ноября 1944 г. Чуть позже в план включили еще четыре дополнительных «бибера». Двигатели внутреннего сгорания работали надежно и тихо (по сравнению с дизелями), но выхлопы бензомоторов представляли собой серьезную уг/хт здоровью экипажей, не взирая на размещение двигателя в специальном отсеке, отделенном от отсека экипажа перегородкой. Запас кислорода обеспечива1 лодки предельную автономность в 45 минут, но за счет использования специальной аппаратуры автономность можно было увеличить до 20 часов. На «Бибере» спшвтся перископ SRC/I5 (углы поворота +/-30 градусов) и компас. В позиционном положении рубка лодки обычно выступайi на 520 мм над поверхностью воды. В силу небольшой мощности сиювой установки мореходность корабля была ограничена волнением моря в 3–4 балла. Предполагалась установка бензомотора мощностью 60 л.с. или 65 л.с., но данный проект не получил одобрения со стороны заказчика. Характеристики «Бибера» в целом удовлетворят заказчика.

Водоизмещение, м³

— без вооружения 3.64

— боевое (с торпедами или зарядами) 6.25

Размеры, мм

— длина 9035

— ширина 1570

— диаметр корпуса 960 (толщина обшивки 3 мм)

Силовая установка:

— надводного хода двигатель внутреннего сгорания Опель Блиц LKW мощностью 32 л.с.

— подводного хода электромотор Сименс GL- 23/ 75 мощностью 13 л. с.

Количество гребных винтов 1

Количество лопастей гребного винта 3

Скорость полного хода, узлы:

— на поверхности 6.5

— под водой 5.3

Дальность плавания, мили

— на поверхности со скоростью 5 узлов 125

— на поверхности со скоростью 6.5 узлов 100

— под водой со скоростью 5,3 узла 8.5

— под водой со скоростью 2.5 узла 8.0

Максимальная глубина погружения, м 20 (максимальный достигнутый рекорд 40 м)

Торпедное вооружение 2 торпеды G7e

Экипаж, чел. I
