Толщина стенок рубки 10 мм, подкрепляющие ребра будут поставлены через 305 мм, по расчету на пробное давление. Листы и ребра близ компаса будут из маломагнитной стали. Над рубкой будет установлен легкий мостик с шахтою для спуска в рубку и приемными трубами вентиляции, причем эта шахта и трубы будут заполняться при погружении лодки.

Мостик будет так сконструирован и соединен с рубкою, чтобы поломка его и даже полное разрушение от ударов не нарушили непроницаемость рубки.

Верхняя площадка в средней прочной части на длине приблизительно 10 м от рубки в нос и столько же в корму образует цистерну, всегда соединенную с забортной водой при помощи бортовых шпигатов, расположенных внутри прочного корпуса так, чтобы не было застоев воды в цистернах. Боковые стенки и настилка ее будут из листов толщиною 3 мм, а стойки и бимсы из уголков будут поставлены через 305 мм. Цистерна эта будет сделана непроницаемой для давления столба воды в два метра, считая от настилки.

Переборки, ограничивающие концевые цистерны под площадкою, будут сделаны из листов толщиною 5 мм и подкреплены по расчету на давление в одну атмосферу. Во всех палубных концевых цистернах должны быть сделаны приспособления для устранения застоя воздуха.

Штевни и баллеры рулей будут кованые, но конструкции подходящие к установленным на лодке “Морж”.

Для надобностей радиотелеграфа будет установлена выстреливающаяся мачта. Выдвигание и вдвигание мачты должно производиться изнутри лодки.

Главный двигатель лодки при надводном плавании состоит из двух моторов Дизеля мощностью, достаточной для достижения обусловленной скорости, но не менее 1300 HP. Эти моторы действуют на два гребных вала и соединяются с ними муфтами, позволяющими производить сообщение и разобщение на ходу. Число оборотов около 320.

На тех же валах устанавливаются два электромотора мощностью около 450 HP каждый, для подводного плавания; они же служат и для зарядки аккумуляторов при помощи моторов Дизеля и муфт, разобщающих их от гребных валов.

Чтобы отделить помещения механизмов от аккумуляторного, устанавливается переборка толщиною 2 мм, с проницаемою дверью и таковыми же отверстиями для труб и кабелей.

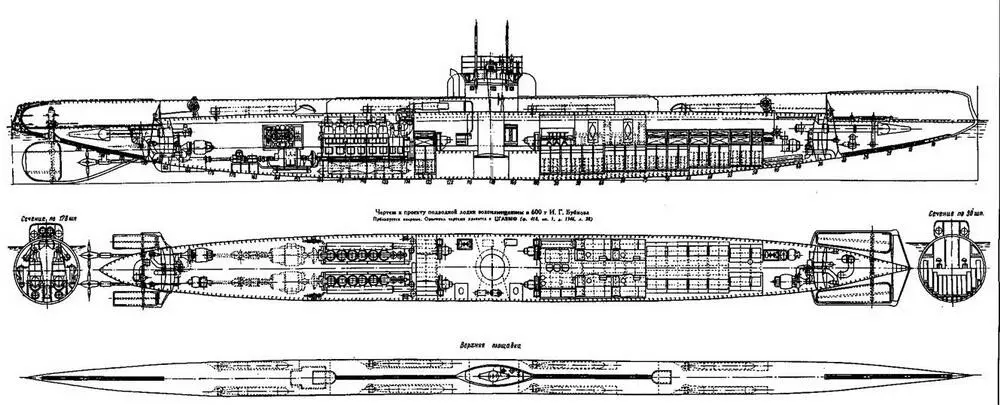

Подводные лодки типа “Барс” (Продольный разрез, план внутреннего расположения и вид сверху)

Кроме главных двигателей, будет установлена дизель-динамо около 40 HP для освещения и других судовых надобностей.

Аккумуляторы устанавливаются в числе 240 штук. Емкость батареи будет не менее 2200 киловатт-часов. Возможны изменения числа элементов в пределах 20%, в зависимости от удобства внутреннего размещения, при условии сохранения той же емкости.

Вооружение состоит из четырех минных подводных аппаратов, расположенных по два в носу и корме, для 45-см мин последнего образца и 8 штук поворотных бортовых Джевецкого.

Запас нефти берется в количестве, достаточном для 2250 миль 10-узлового хода, и еще 33% от этого запаса на зарядку аккумуляторов и судовых надобностей; особое внимание будет обращено на доступность и правильную сборку нефтепровода к моторам…

Автономность и обитаемость. Лодка должна быть вполне автономна и обладать полною обитаемостью для всего ее личного состава. Под словом “автономность” подразумевается способность переходов, заряжания аккумуляторов, накачивания воздуха в мины и резервуары. Лодка должна иметь возможность непрерывного пребывания в море в течение 14 суток. Дыханив на лодке должно быть обеспечено, когда лодка стоит или идет под водой, на 30 ч для всего личного состава, составляющего команду лодки. Помещение для команды и офицеров должно быть устроено с возможным комфортом.

Мореходность. Поперечная метацентрическая высота лодки должна быть в надводном состоянии и нормальном углублении не менее 24 см, а в подводном состоянии расстояние между ЦВ и ЦТ – не менее 25 см. Лодки должны быть мореходны и быть способными делать переходы под надводными двигателями при 8 баллах силы ветра и соответствующем волнении на открытом для ветра и волнения месте, а под водой – при всяком состоянии моря. Запас плавучести должен быть не менее 20% от надводного водоизмещения.

Лодка должна быть в состоянии идти в позиционном положении под надводными двигателями, при ветре до 3-4 баллов и соответствующем состоянии моря. Испытание производится в продолжение 4 ч, причем одновременно должна производиться зарядка аккумуляторов от того же двигателя. Позиционным положением называется такое положение, из которого требуется не более одной минуты для перехода в боевое. При переходе лодки из позиционного в боевое положение удифферентовка лодки не допускается.

Корпус лодки должен быть построен крайне тщательно, рассчитан на сопротивление наружного давления, соответствующего погружению на 300 фут, и испытывается погружением на 150 фут. Люки должны быть такой величины, чтобы внутрь лодки можно было вкладывать через них мины, складные шлюпки, а также аккумуляторы и части всех механизмов без разборки лодки. Для более громоздких частей механизмов, как-то: якоря главных электромоторов, верхней рамы фундамента машин и воздухоохранителей, могут быть сделаны специальные люки с крышками на болтах. Люк в командирской рубке должен быть устроен так, чтобы его можно было отдраить и снаружи.

Выходные люки должны иметь приспособления для возможно быстрого задраивания крышек. Лодка должна иметь не менее трех патрубков для подачи в лодку воздуха и жидкой пищи, кроме того, два буйка с телефонами.

Аккумуляторы и все грузы должны быть укреплены так, чтобы при дифференте или крене в 45° они не смещались.

Лодка должна быть двухвинтовая, причем главные двигатели должны развивать скорость не менее 18 узлов над водой, имея возможность менять число оборотов винта, соответствующее скоростям от полного до одной четверти полного хода, то есть до 4,5 узлов и обратно.

Двигатели должны давать задний ход. Перемена хода с переднего на задний должна происходить в течение не более полминуты. На лодке должны быть двигатели, работающие по принципу Дизеля. Кроме главных двигателей, должна быть установлена дизель-динамо мощностью около 40 HP. Двигатели должны быть устроены так, чтобы могли работать всеми цилиндрами или меньшим числом их.

Шумоукротители должны быть настолько совершенной конструкции, чтобы по возможности совершенно уничтожали шум отработанных газов. Отработанный газ должен быть настолько бездымен, чтобы не был виден в ясную погоду на расстоянии 0,5 мили.

Электрические вентиляторы должны быть такой мощности, чтобы полный обмен воздуха при закрытых люках достигался в 5 мин, но должны быть приспособления и для более медленной вентиляции, по желанию. Свежая погода не должна препятствовать действию вентиляторов.
