Игорь Цветков - Подводные лодки типа “Барс” (1913-1942)

Скорость лодки при плавании под водой должна быть 10 узлов на 30 миль. Лодка должна иметь возможность идти ходами от 5-7 узлов на полный район плавания.

Диаметр циркуляции при полных ходах при надводном плавании должен быть по возможности не более: для надводного плавания 1,5 кабельтовых и для подводного плавания 2,5 кабельтовых. При циркуляции под водой на полном ходу лодка не должна всплывать. Перекладка всех рулей с борта на борт на полном ходу должна производиться в течение не более 30 сек., для перекладки горизонтальных рулей, кроме электрических, желательны гидравлические или пневматические двигатели. Привод горизонтального кормового руля может быть ручной, если испытания покажут, что это достаточно.

В походном положении углубление лодки не должно быть более 14 фут. (Походным положением называется положение, когда лодка идет под надводным двигателем с незаполненными цистернами).

В боевом подводном положении углубление лодки должно быть не более 30 фут, исключая перископы (боевым положением называется положение, когда лодка готова вступить в бой и идет под подводным двигателем и имеет все системы заполненными для подводного плавания, т.е, готова погрузиться только под действием рулей).

Лодка должна быть способна переходить из походного положения в боевое подводное при всяком состоянии моря не более чем в 4 минуты, считая время с момента отдачи приказания о погружении в то время, когда лодка идет под надводным двигателем; из позиционного в боевое подводное – не более одной минуты.

При плавании в боевом подводном положении лодка должна держать глубину с точностью – 1,5, фута. Лодка должна быть снабжена специальными цистернами или другими приспособлениями для удержания ее без хода на любой глубине. Цистерны, помещенные внутри прочного корпуса, рассчитанные для продувания на максимальной глубине опускания лодки, испытываются гидравлическим давлением в 150 фунтов до и после установки трубопроводов и должны иметь свой собственный кингстон. Концевые систерны лодки, помещенные вне прочного корпуса и вполне заполняемые водой при погружении, испытываются гидравлическим давлением 15 фунтов на кв. дюйм.

Палубные цистерны, находящиеся в верхней легкой надстройке лодки и полностью заполняемые водой при погружении, испытываются гидравлическим давлением в 0,2 атмосферы.

Для безопасного продувания этих цистерн на предельной глубине погружения трубопроводы сжатого воздуха к ним снабжаются специальными детандерами. Кроме того, устанавливаются особые приспособления, не позволяющие пустить сжатый воздух в цистерну при закрытых водяных отверстиях.

Остальные цистерны испытываются гидравлическим давлением в 75 фунтов и должны быть снабжены манометрами, сигнальными предохранительными клапанами малого диаметра и сигнальным устройством, дающим знать в случае повышения давления выше допускаемой нормы.

Одна из центральных цистерн должна испытываться гидравлически на 200 фунтов.

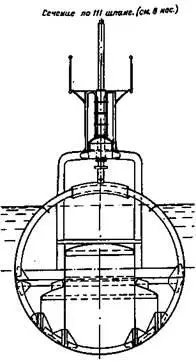

Псщводные лодки типа “Барс” (Поперечные сечения корпуса)

При испытании под вышеуказанным давлением цистерны выдерживают не менее чем 30 мин, причем не должно быть обнаружено каких-либо вредных натяжений и повреждений и утечка воды не должна превосходить 0,1 % в час.

Все цистерны испытываются еще воздухом рабочим давлением в течение часа, причем утечка для внутренних цистерн не допускается выше 2,5%, а для концевых цистерн – не более 10%. Палубная средняя цистерна воздушным давлением не испытывается. Внутренняя же центральная цистерна испытывается воздухом на 150 фунтов.

Лодка должна быть снабжена не менее как 2 помпами большой мощности, отливающими не менее 33% всего надводного водоизмещения (походное положение) в час каждая, при аысоте столба воды в 30 фут, и, по крайней мере, одной вспомогательной. Все эти помпы должны быть в состоянии качать и на глубине в 150 фут, выкачивая в час не менее 5% водоизмещения лодки. Помпы должны иметь свои отдельные двигатели.

Моторы помп должны быть рассчитаны для работы с полной нагрузкой (всех помп – 30 мин с подачей воды на 150 фут и одной на 300 фут).

Все цистерны, кроме помп, опоражниваются воздухом. (Одна из них величиною не менее 1 % от водоизмещения должна продуваться на глубине до 300 фут. Эта цистерна заменяет отрывной киль, а потому всегда наливается полной при боевом положении).

Вспомогательные трюмные и ручные помпы должны брать воду из всех цистерн и из трюма.

Моторы вентиляторов должны быть рассчитаны на непрерывную и постоянную работу с полной нагрузкой, и испытания их производятся согласно правилам по электротехнике, но с тем, что перегрев частей допускается не выше 45° С сверх температуры окружающего воздуха. Испытание производится в течение суток.

Лодка должна быть снабжена 2 воздушными компрессорами на 200 атмосфер давления. Воздушные резервуары должны быть рассчитаны для хранения воздуха под давлением 200 атмосфер и испытываются полуторным гидравлическим давлением. Вместимость их не должна быть менее четырех куб. метров.

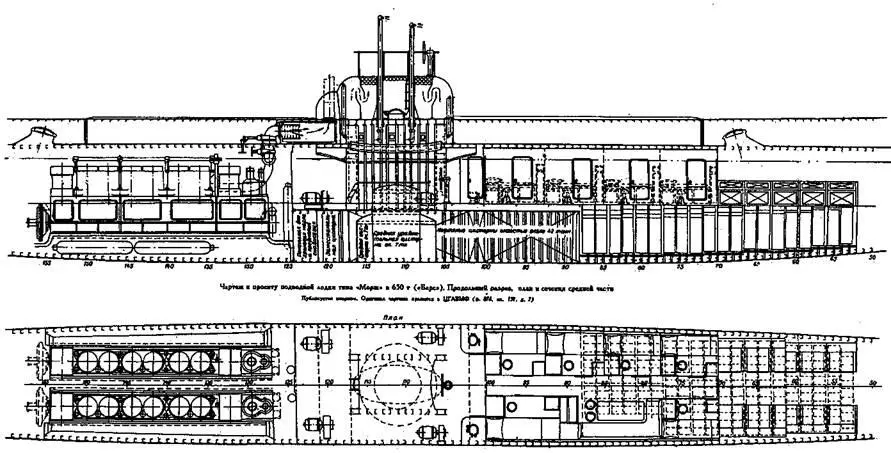

Подводные лодки типа “Барс” (Продольный разрез и план внутреннего расположения в центральной части корпуса)

Лодка должна быть вооружена и снабжена 45-см диаметра минами; 5,5 м длины. Мины должны быть вмещаемы минными аппаратами лодки, считая ножи для разрезания сетей, т.е. аппараты должны быть той же длины, как и на лодках типа “Морж”. Аппараты для мин образца заказанных для лодок типа “Морж”. Число аппаратов должно быть: 8 поворотных бортовых (по 4 на каждый борт), 2 носовых и 2 кормовых. Из коих пераые усовершенствованной системы Джевецкого. Носовые и кормовые аппараты устанавливаются параллельно диаметральной плоскости.

Лодка должна быть снабжена двумя перископами лучших систем из маломагнитных или немагнитных материалов. Опускание перископов на 5 фут внутрь лодки считается обязательным. Перископ должен быть легко вращаем на 360° в 30 сек. В то же время он должен быть приспособлен к постоянному вращению и легко вращаться вручную без передаточных механизмов. Перископ должен быть вдвигаем внутрь лодки и выдвигаем с помощью гидравлического или пневматического привода не более как в десять секунд на полном ходу.
