С. Иванов - СБ-2

Бомбардировщик Пе-2 превосходил СБ но скорости и был менее уязвим от атак истребителей противника. СБ по возможноети старались летать ночью, когда истребителям труднее было с ними бороться. С Б нес бомбовую нагрузку в 600 кг, больше, чем его преемник Пе-2, а летчики считали СБ более простым и удобным в пилотировании, по сравнению с Пе-2. В конце 1941 г. под Москвой в составе ВВС имелось всего 28 боеспособных СБ и только пять пригодных к полетам Пе-2.

Зимой 1941 г. СБ имел важное преимущество перед самолетами люфтваффе – лыжное шасси, позволявшее летать с таких аэродромов, на которых колесные германские аэропланы не имели возможности ни взлететь ни сесть. В боях под Сталинградом принимало участие значительное количество СБ.

СБ-2-М-100А и СБ-2-М-103 использовались как бомбардировщики до 1943 г. Им на смену пришли более современные Пе-2 и Ту-2. В качестве транспортных и курьерских СБ летали до самого Дня Победы.

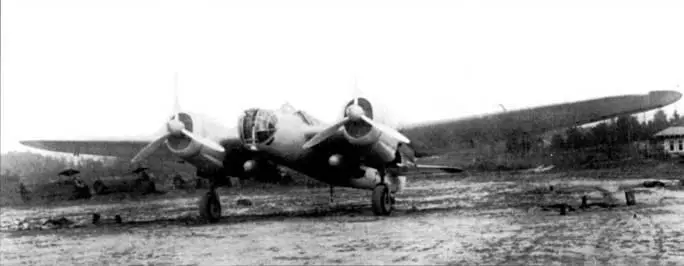

На держатели ДЕР-19 подвешены дополнительные топливные баки емкостью по 368 л. На снимке – второй прототип СБ с моторами М-103 (2/83). Дополнительные баки увеличива.1и дальность полета примерно на 300 км, до 1900 км. Первые два СБ-2 с моторами М-103 проходили испытания в Кратово с 20 сентября по 8 октября 1938 г. Конфигурация радиаторов аналогична радиаторам самолета СБ-2 с моторами М-100 А.

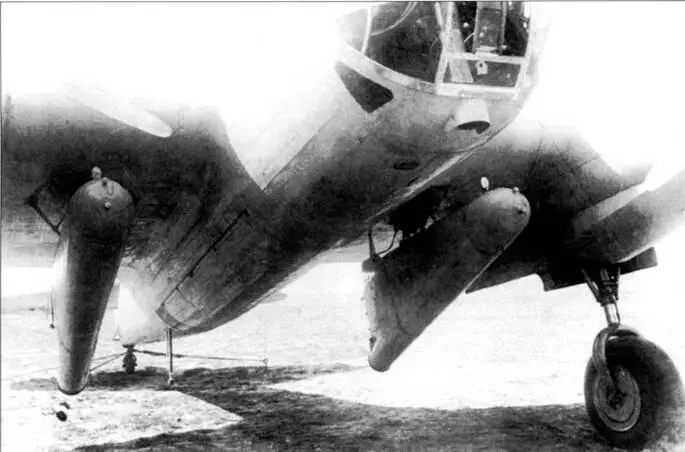

Два внешних бака емкостью по 368л дополняли запас бензина в четырех внутренних баках суммарной емкостью 1670л. На втором прототипе СБ-2 с моторами М-103 опознавательные знаки не наносились.

Размах крыла 20,3 м

Длина 12,3м

Высота 3,6 м

Масса пустого 4768 кг

Максимальная взлетная масса 7880 кг

Силовая установка: два х М-103 мощностью по 960 л.с.

Вооружение:

два пулемета ШКАС калибра 7,62 мм с боекомплектом по 860 патронов, один пулемет ШКАС с боекомплектом 1000 патронов на верхней турели и один пулемет ШКАС с боекомплектом 500 патронов на нижней фюзеляжной турели.

Максимальная масса бомбовой нагрузки 1600 кг.

Летные характеристики:

скорость максимальная 450 км/ч на высоте 4100 м

потолок практический 9300 м

дальность полета 1600 км

Экипаж три человека

Впервые двигатели М-103 мощностью 960 л.с. конструкции инженера Климова были установлены на бомбардировщик СБ в сентябре 1937 г. Самолет получил незатейливое наименование «СБ-2 с моторами М-103». Двигатели – единственное отличие от СБ-2-М-100А.

Взлетная мощность М-103 была на добрых сто лошадей больше, чем у М- 100А. Оба двигателя имели одинаковые размеры, поэтому конструкция планера не требовала серьезных изменения под установку новых моторов. М-103 весил 500 кг, на 20 кг больше, чем М-100А. Работал М- 103 на бензине с октановым числом 92, в то время как М-100А сосал бензин с октановым числом 85.

Несколько СБ-2-М-103 изготовили с маслорадиаторами по типу маслорадиаторов СБ-2 с моторами М-100А, в том числе машины 1/83 и 2/83 – 1-й и 2-й самолеты 83-й производственной серии постройки завода № 22.

На нижней поверхности крыла монтировались два держателя ДЕР-19. На каждый пилон можно было подвесить груз массой до 500 кг. В бомбоотсеке подвешивались бомбы общей массой до 600 кг. Таким образом, суммарная масса бомбовой нагрузки достигла на СБ-2-М-103 1600 кг. Первый СБ-2 с моторами М-103 (1/83) испытывался с 27 июля по 19 сентября 1938 г. По результатам испытаний военные потребовали увеличить массу бомбовой нагрузки и емкость внутренних топливных баков. На втором СБ-2 с моторами М-103 (2/83) установили дополнительно два топливных бака емкостью по 368 л на внешних держателях ДЕР-19. Испытания самолет проходил с 20 сентября по 8 октября 1938 г. Дополнительные 736 л бензина увеличили дальность полета на 300 км.

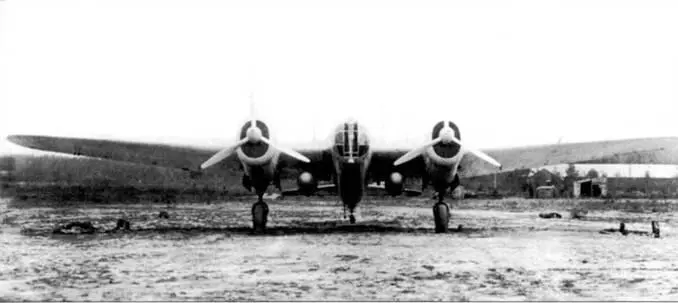

Под центроплан первого прототипа СБ-2 с моторами М-103 подвешен выливной авиационный прибор ВАП-500. Контейнер вмещал 315 литров жидкого отравляющего вещества. Испытания ВАП на СБ проводились в июле – сентябре 1938 г. Накануне войны в СССР на складах хранилось большое количество АВ и контейнеров ВАП, но в боевых условиях ССССР ни разу не использовал химическое оружие.

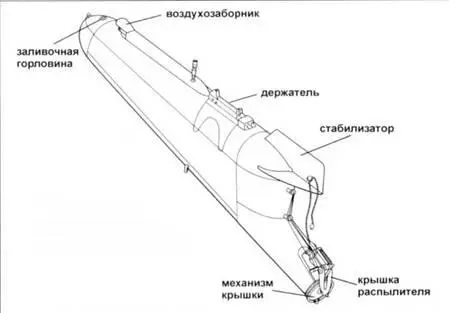

Выливной авиационный прибор ВАП-500

Армия царской России понесла в годы Первой мировой войны тяжелейшие потери от примененного тевтонами химического оружия, самые тяжелые среди армий стран Антанты. Германское химическое оружие вывело из строя убитыми и ранеными более 500 000 солдат и офицеров русской армии. В Гражданскую войну 1918 – 1920 г.г. газы использовали белогвардейцы.

В 1924 г. в Красной Армии было создано управление химического оружия, которое стало заниматься вопросами разработки и применения отравляющих веществ. Через четыре года в Советский Сою прибыло примерно 30 германских специалистов-химиков для работы на особом заводе, расположенном в Вольске, Саратовская область. Здесь находился так называемый объект «Томка», на котором рука об руку трудились германские и советские военные химики. Данные работы позволили Советскому Союзу начать в середине 30-х годов массовое производство боевых отравляющих веществ. Крупные заводы по их выпуску были построены в Куйбышеве (Самара) и в Караганде. Параллельно ВВС разрабатывали контейнеры, обеспечивавшие использование боевых ОВ с самолетов.

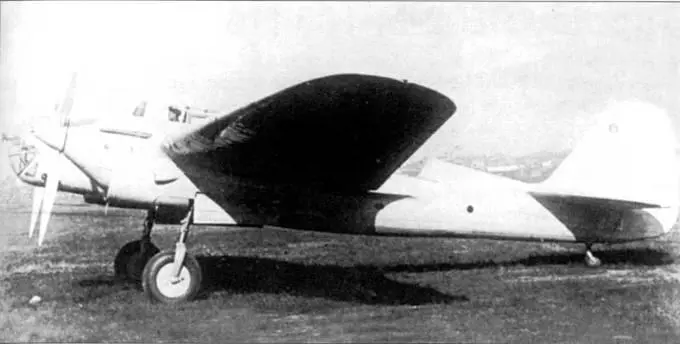

Первый прототип СБ-бис-3. Посадочная фара и мачта радиоантенны не установлены. В носках крыла снаружи могондол устроены воздухозаборники маслорадиаторов двигателей. Увеличены коки винтов, изменены обводы капотов двигателей. Опознавательные знаки на СБ-бис-3 не наносились.

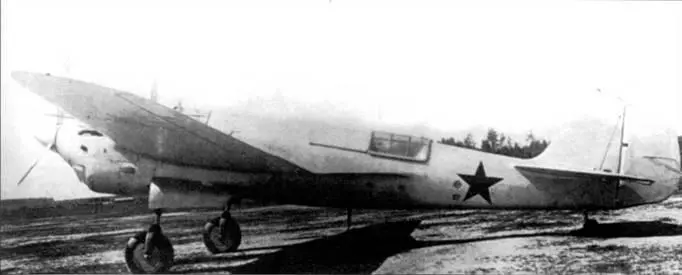

На первом прототипе радиооборудование не ставилось, зато радиостанция имелась на втором прототипе СБ-бис-3. В бортах задней части фюзеляжа второго прототипа имелось по два расположенных вертикально круглых иллюминатора. Опознавательные знаки нанесены на верхние и нижние поверхности крыли, на борта фюзеляжа.

Испытания выливного авиационною прибора на СВ (СБ-2-М-103, 1/83) проводились с 27 июля по 19 сентября 1938 г. В ходе испытаний определялась пригодность бомбардировщика в качестве носителя химического оружия. На пилоне ДЕР-19 подвешивались контейнеры ВАП-500 двух типов. Командование РКККА считало химическое оружие очень эффективным и архиперспективным средством ведения войны. Пока в СССР испытывались контейнеры ВАП-500, японцы применили химическое и бактериологическое оружие в Китае.
