Рамка радиолокатора тип Н FuMB 26 Tunis приёмная часть Зенитная - фото 66

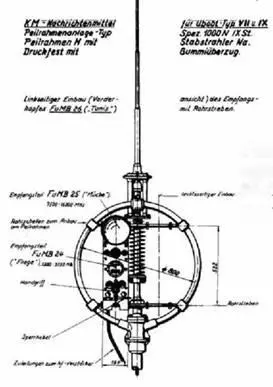

Рамка радиолокатора (тип Н, FuMB 26 «Tunis» – приёмная часть)

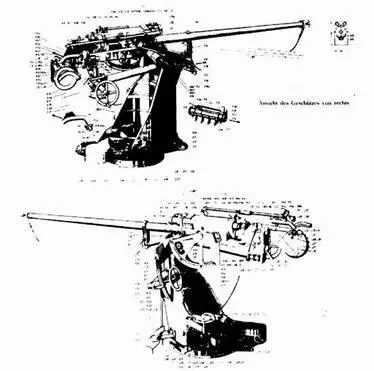

Зенитная установка калибра 37см 37см зенитный полуавтомат М 42LM 43U - фото 67

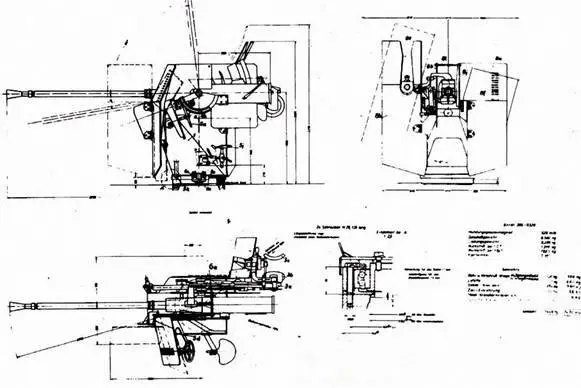

Зенитная установка калибра 3,7-см

37см зенитный полуавтомат М 42LM 43U 2см счетверённый зенитный автомат - фото 68 37см зенитный полуавтомат М 42LM 43U 2см счетверённый зенитный автомат - фото 69

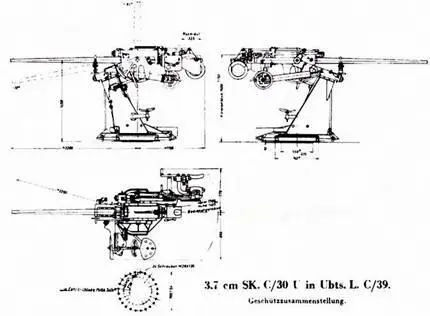

3,7-см зенитный полуавтомат М 42/LM 43U

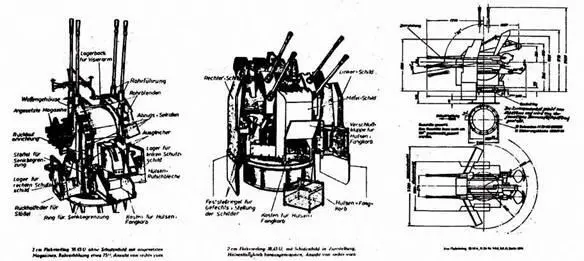

2см счетверённый зенитный автомат 3843 U 2см зенитный автомат МК S5106 с - фото 70

2-см счетверённый зенитный автомат 38.43 U

2см зенитный автомат МК S5106 с прицелом типа I 2см счетверённый зенитный - фото 71

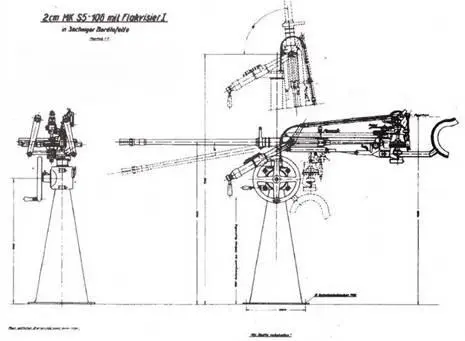

2-см зенитный автомат МК S5/106 с прицелом типа I

2см счетверённый зенитный автомат 3843 U карта смазки Головки шнорхелей - фото 72

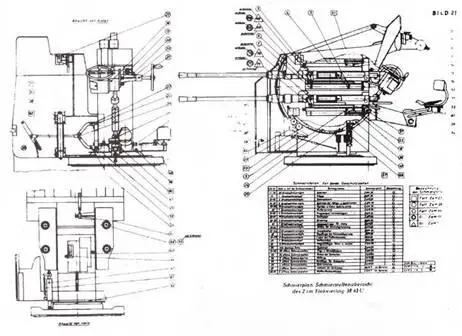

2-см счетверённый зенитный автомат 38.43 U (карта смазки)

Головки шнорхелей варианты Задняя часть носового отсека подлодки U190 с - фото 73

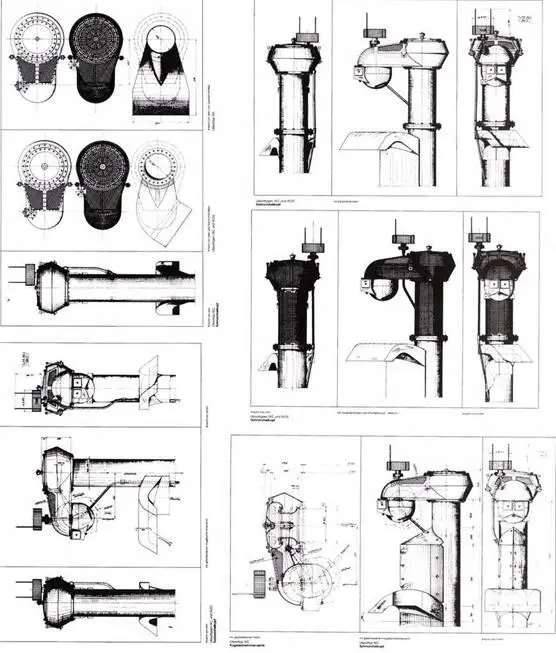

Головки шнорхелей (варианты)

Задняя часть носового отсека подлодки U190 с видом на водонепроницаемую - фото 74

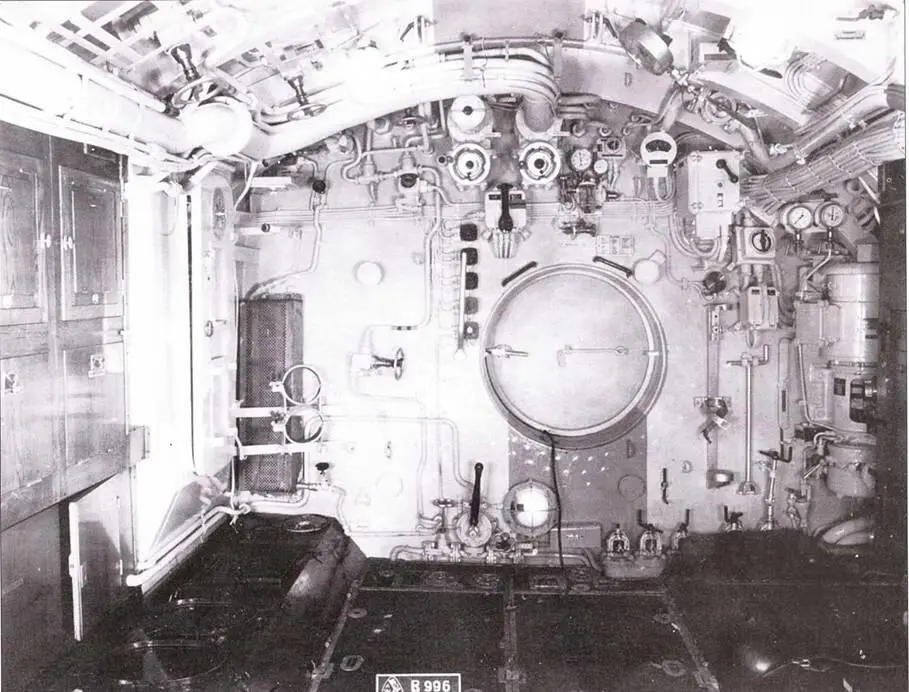

Задняя часть носового отсека подлодки U190 с видом на водонепроницаемую переборку жилого отсека унтер- офицеров. Слева перед дверью туалета находятся два умывальника с откидной деревянной крышкой, под ними сточные трубы и емкость для грязной воды. Каждый из умывальников имел подсоединение к баку с холодной водой (вода для умывания), который находился в кормовой части обшивки рубки. Справа рядом с дверью туалета батарея парового отопления. У левого борта вспомогательный трюмный насос.

Двухъярусные койки в жилом офицерском отсеке подлодки U 505 с дубовыми шкафами - фото 75

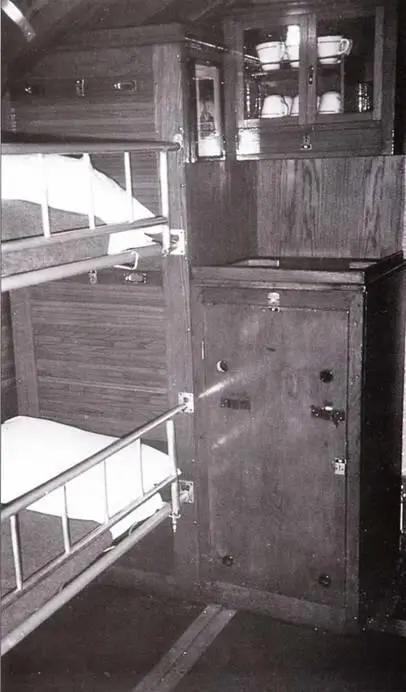

Двухъярусные койки в жилом офицерском отсеке подлодки U 505 с дубовыми шкафами для белья и личных вещей слева. Справа перегородка кают-компании. Койки шириной 62,5 см и длиной 180 см имели снизу спиральные пружины, они были снабжены подушками в наволочках и матрасами. Деревянная мебель и и шкаф со стеклянными дверцами сохранились оригинальными после реставрации.

Справа вид на заднюю часть жилого отсека унтерофицеров подлодки U 505 после - фото 76

Справа: вид на заднюю часть жилого отсека унтер-офицеров подлодки U 505 после её захвата американцами в июне 1944 г. Слева двухъярусные койки, в середине приводная рукоятка для открытия и закрытия заливного клапана балластной цистерны № 7. Позади – шкаф для рабочей одежды.

Справа передняя часть командирского отсека на подлодке U 505 со следами обыска - фото 77

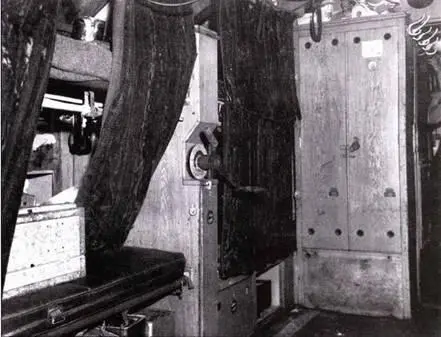

Справа: передняя часть командирского отсека на подлодке U 505 со следами обыска после захвата 4 июня 1944 г. Рядом с диван-кроватью письменный стол с аптечкой на стене. В ящиках над столом находились навигационные инструменты и книги. Над кроватью за открытой деревянной дверью стальная дверь сейфа.

Передняя чисть камбуза на подлодке U 190 отделенная перегородкой от жилого - фото 78

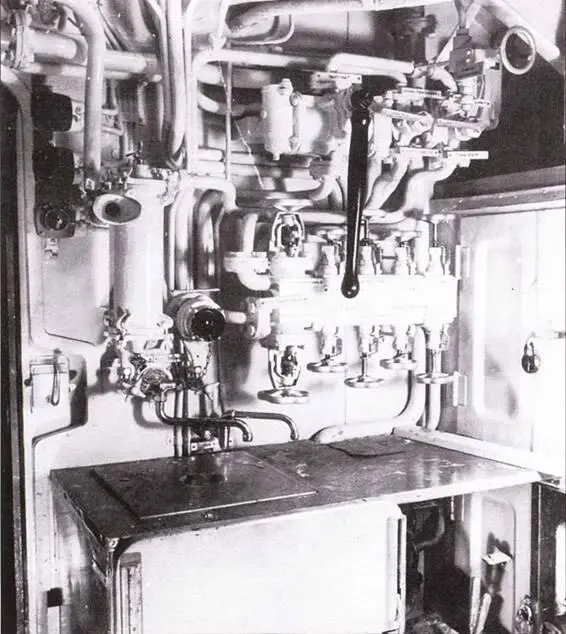

Передняя чисть камбуза на подлодке U 190, отделенная перегородкой от жилого отсека оберфельдфебелей. Наверху рычаг ручного насоса для подачи питьевой воды из всех 4 баков, ниже слева краны для мытья посуды и мойка. Дальше виден насос для подачи питьевой воды. Половина раковины занята вентилями питьевой воды, справа от них за дверцами автоматический выключатель батареи № 2.

Задняя стенка камбуза подлодки U 190 с электроплитой на ней две конфорки и - фото 79

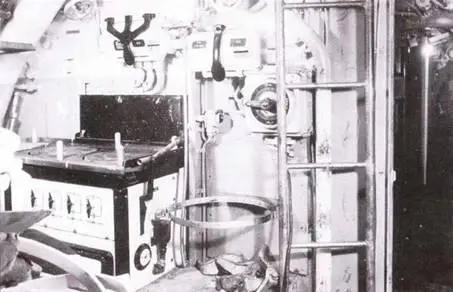

Задняя стенка камбуза подлодки U 190 с электроплитой (на ней две конфорки и одни духовка). Справа держатель для 40-литровой бака-кастрюли, которая имела отдельный подогрев. Переключатель подогрева кастрюли справа вверху на стене. Рядом справа открытая переборка, ведущая в офицерский жилой отсек. Лестница справа ведёт к люку камбуза.

Задняя стенка камбуза подлодки U 505 с электроплитой оснащенной тремя - фото 80

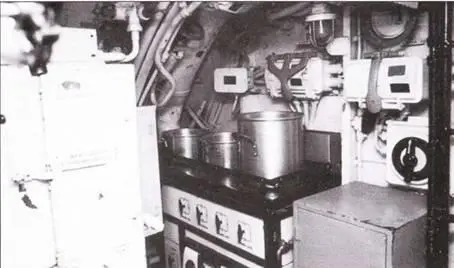

Задняя стенка камбуза подлодки U 505 с электроплитой, оснащенной тремя конфорками и двумя духовками. На месте 40-литровой бака-кастрюли с отдельным подогревом здесь находится одностворчатый шкаф, установленный при реставрации. В левой чисти камбуза блок автоматических выключателей аккумуляторов носовой части.

Отсек акустиков с компенсатором и усилителем гидролокатора Атлас находился па - фото 81

Отсек акустиков с компенсатором и усилителем гидролокатора. Атлас находился па подлодке U 889 спереди от легкой переборки жилого офицерского отсека. На заднем плане под верхним шкафом сейф для радиограмм.

Морской радиоприёмник фирмы Телефункен в акустическом отсеке подлодки V 889 на - фото 82

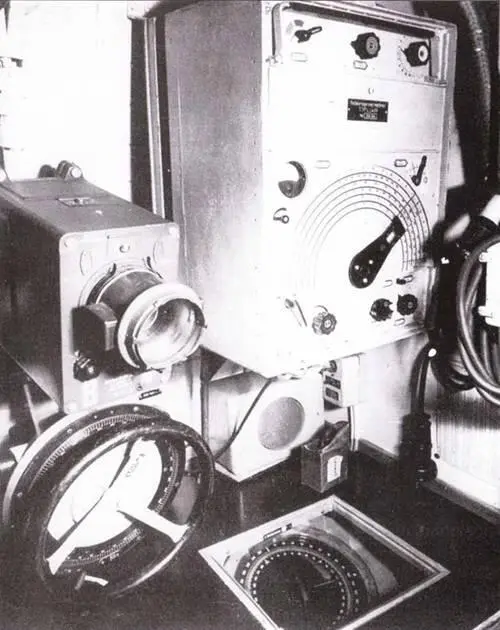

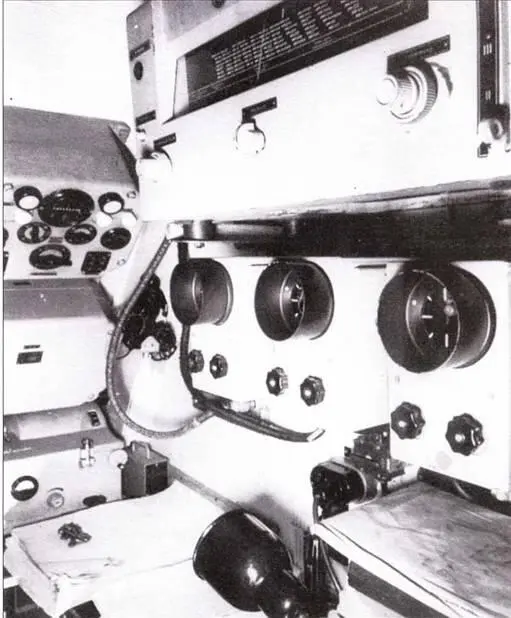

Морской радиоприёмник фирмы Телефункен в акустическом отсеке подлодки V 889 (на разделительной перегородке радиоотсека). Под ним на стене видны 3 круглых одинаковых крана радара FuMB 28 «Naxos-ZM4», предназначенного дли поиска и определении направления луча вражеского радара в 9-см диапазоне частот. Слева приборы настройки для всеволнового приёмники фирмы Телефункен, совсем внизу – коротковолновый приёмник.

Приборы радиотсека подлодки U 889 на разделительной стенке акустического - фото 83

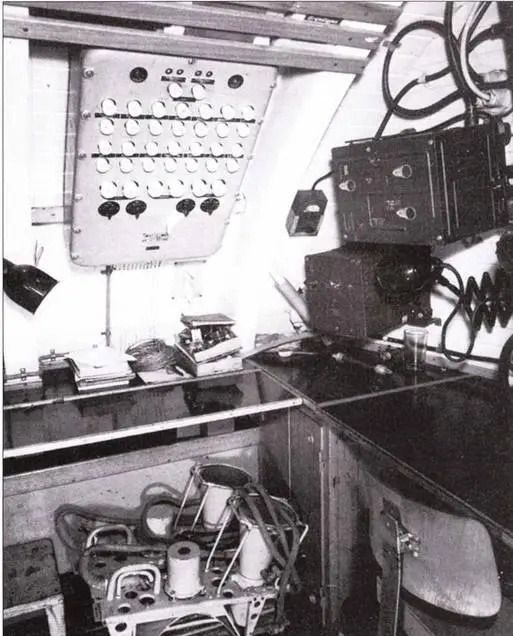

Приборы радиотсека подлодки U 889 на разделительной стенке акустического отсека. Спереди наверху 200-ватный коротковолновый передатчик, под ним слева панель настройки передатчика, справа – 150-ватный длинноволновый передатчик, совсем внизу ящик для ключей морзянки. На заднем плане над столом коротковолновый приёмник.

Противоположная часть радиоотсека на U 889 примыкающая к воднепроницаемой - фото 84

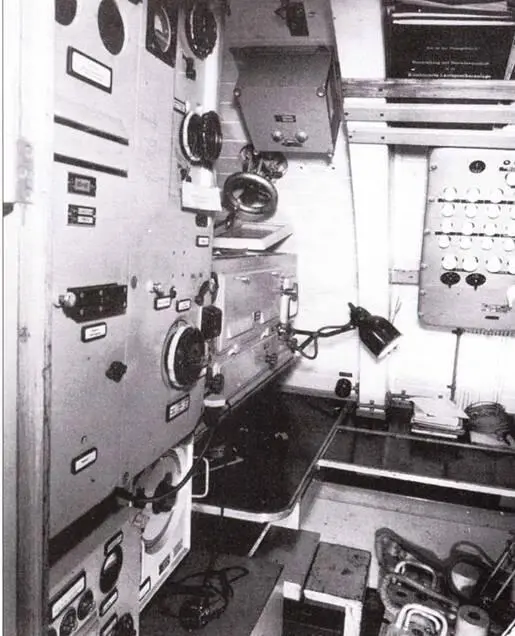

Противоположная часть радиоотсека на U 889, примыкающая к воднепроницаемой переборке. Сзади на стене батарея предохранителей, справа в углу сверху передатчик, под ним приёмник радара FuMO 61 «Hohentwiel», слева на стенке проверочный вольтметр. Книзу приёмная антенна радара FuMO 26 «Tunis».

Отсеку центральной перегородки в районе Дшпангоута 47 12 подлодки V 889 на - фото 85

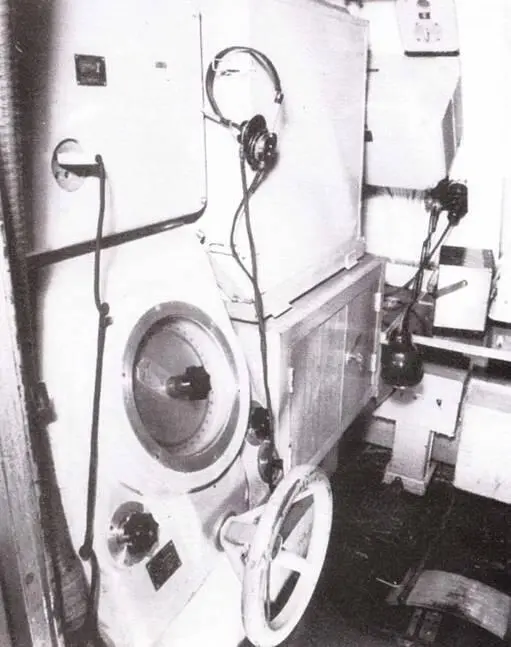

Отсеку центральной перегородки в районе Д-шпангоута №47 1/2 подлодки V 889: на стене пеленгаторный приёмник фирмы Телефункен. Внизу на столе под плексигласом экран пеленгатора с резервным компасом. Слева наверху экран радара FuMO 61, под ним находится ручной штурвал для вращения рефлекторной антенны радара, находящейся на боковой обшивке мостика.
