Валерий Мужеников - Линейные крейсера Англии. Часть II

Более тяжелые снаряды повысили точность стрельбы артиллерии главного калибра, но, несмотря на огромную дальнобойность 343-мм орудий образца Mk.V, дальность действия прицелов в 1914 г. ограничивалась углом возвышения + 15°2Г. Это положение исправили на линкорах и линейных крейсерах Гранд-Флита в начале 1916 г., когда к моменту Ютландского боя в каждой башне на визирах орудий установили призматические устройства “супер-возвышение 6°”. На "Куин Мери" эти устройства установили перед самым Ютландским боем.

Пост управления стрельбой центральной наводки установили на марсе фок-мачты в декабре 1915 г. Переоборудование корабля включало установку дополнительных раскосов до половины полой трубчатой мачты, снижение высоты стеньг, увеличение высоты поста управления стрельбой центральной наводки на площадке марса фок-мачты. Однако в период Ютландского боя "Куин Мери" еще имел противоторпедные сети.

Вспомогательная артиллерия, в отличие от "Лайона", состояла из 14 102-мм скорострельных орудий образца BL.Mk.VII с длиной канала ствола 50 калибров (5010 мм) в установках образца P.VI. Шесть орудий установили в бронированной батарее передней надстройки на уровне палубы полубака, вместо восьми небронированных установок на двух палубных уровнях на "Лайоне", и восемь в кормовой надстройке.

В октябре 1914 г. на крейсере установили одну 76- мм зенитную пушку образца Mk.I и одну 76-мм зенитную пушку Готчкисса. Боекомплект зенитных пушек был таким же, как у линейных крейсеров типа’ "Лайон", так же, как и торпедное вооружение. Установленные при постройке четыре 47- мм салютные пушки Гочткисса сняли в начале 1915 г. На "Куин Мери" с самого начала установили дальномер на передней боевой рубке, что на двух предыдущих кораблях серии сделали позднее.

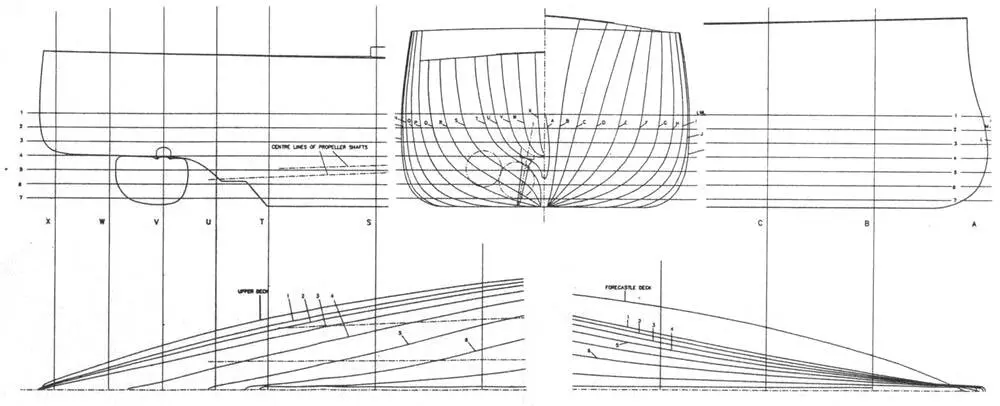

Линейный крейсер “Куин Мери". (Теоретический чертеж корпуса)

Бронирование "Куин Мери" осталось, в основном, таким же, как у "Лайона", но все же имелись некоторые отличия. Так 102-мм броневой пояс в носовой части корпуса продливался дальше к барбету башни "А", а следующий за ним к миделю 127-мм броневой пояс начинался в 2,1 м за передним краем башни "В". В то же время в кормовой части 102-мм броневой пояс не заходил вдоль главной палубы так далеко, как проходил нижний (был на 3 м короче, чем на "Лайоне"), поэтому в кормовой части 102-мм поперечная броневая переборка образовывала как бы две ступени.

Кожухи дымовых труб и противоосколочную переборку башни "Q" уменьшили до 19 мм, против 13-32 мм на "Лайоне". Переднюю батарею 102- мм орудий прикрыли спереди 51-мм щитами, с боков 76-мм броней и 25,4-мм крышей. С задней стороны этих орудий проходил 76-мм противоосколочный экран. Однако на кормовой батарее 102-мм орудий такого бронирования не было.

Подкрепление под передней боевой рубкой прикрыли 51-мм броневыми плитами, что позволило уменьшить настил пола до 76-64 мм. Задняя боевая рубка торпедной стрельбы имела толщину стенок 152 мм, крыши 76 мм и настила пола 102 мм по сравнению с аналогичной рубкой на "Лайоне", имеющей одинаковое круговое бронирование 25,4-мм плитами.

Толщину верхней палубы увеличили до 51 мм между барбетами башен "А" и "В" и главной палубы до 25,4 мм над 102-мм нижним броневым поясом.

Энергетическая установка, то есть количество и расположение котлов в котельных отделениях и турбин в машинных отделениях "Куин Мери" было такое же, как у "Лайона". Но проектную мощность на валах увеличили на 5000 л.с., и она составляла 75000 л.с. или 2.38 л.с./т полного водоизмещения, против 70000 л.с. и 2.27 л.с./т у "Лайона" (увеличение на 6,7%). Это должно было обеспечивать скорость 27,5 уз. Однако в среднем его скорость оказалась почти одинаковой с остальными линейными крейсерами третьего поколения.

Во время пробега на мерной миле в Полперро 2 июня 1913 г. "Куин Мери" развил форсированную мощность турбин 83000 л.с. (увеличение на 10,7%), что при частоте вращения гребных валов в среднем 289 об/мин. обеспечило кораблю скорость 28,17 уз.

Средняя дымовая труба в плане была круглая, а не овальная, как на "Лайоне". Нормальный запас топлива равнялся 1000 т угля и 1130 т нефти, максимальный 3700 т угля и 1170 т нефти. Объявленная максимальная дальность плавания составляла 3415 миль при скорости 17,4 уз., 1645 миль при 24,9 уз. (согласно Вгауег [4], 2420 миль при 23,9 уз.) при сжигании только угля и увеличивалась соответственно до 4970 и 2390 миль, когда нефть сжигалась в топках котлов в распыленном состоянии в качестве добавки к углю.

Расчетная метацентрическая высота при нормальном водоизмещении определялась как 1,44 м (для "Лайона" 1,48 м), при полном водоизмещении без нефтяного топлива 1,49 м, с нефтяным топливом 1,74 м. Фактические значения были несколько больше и составляли 1,52 м; 1,55 м и 1,81 м.

По окончании постройки "Куин Мери" имел полую фок-мачту перед дымовыми трубами, но позднее ее заменили треногой фок-мачтой с опорами, не достигающими верхней площадки марса. Обычный запас водоизмещения величиной в 100 т использовали на комплектование боекомплекта 343-мм снарядов весом 636 кг, усиление бронирования заднего боевого поста управления торпедной стрельбой и установку третьего насоса гидравлической системы для вертикального наведения орудий главного калибра и горизонтального поворота башен.

На "Лайоне" и "Принсес Роял" сохранилось не удовлетворяющее всех расположение жилых помещений офицеров в носовой части корабля, а старшин и матросов в кормовой. Это повелось на крупных боевых кораблях, начиная с "Дредноута" и "Инвинсибла", по инициативе адмирала Фишера с целью размещения офицерских жилых помещений вблизи их боевых постов на мостике и передней боевой рубки из-за большой длины кораблей.

Однако такое расположение жилых помещений оказалось очень непопулярным как среди офицеров, так и матросов и вызывало много различных критических замечаний. Одно из них исходило от адмирала Шофилда, прослужившего на "Инвинсибле" более двух лет: "Командир корабля располагался на мостике в довольно стесненных условиях. Кают-компанию разместили по правому борту в средней части рядом с кают-компанией младших офицеров в задней надстройке, и матросы по пути на ют могли заглянуть в нее мимоходом в поисках чего-либо, что часто и делали."

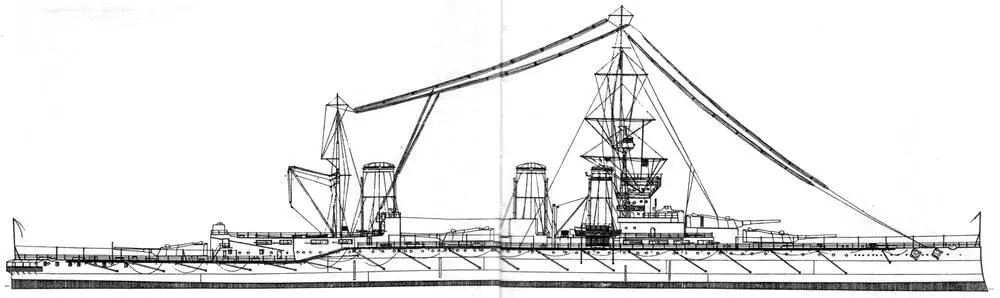

Линейный крейсер “Куин Мери”. (Наружный вид. 1913 г.)

Кроме неприязни экипажа, эта новая схема расположения жилых помещений оказалась непрактичной. Приспособленные под жилье помещения матросов разбросали по всему кораблю в зависимости от расположения башен, дымоходов, котлов и турбин.

Начиная с дредноутов типа "Кинг Джорж V" и линейного крейсера "Куин Мери", расположение жилых помещений возвратили к традиционному размещению кают офицеров в корме, а рядового и старшинского состава в носовой оконечности. На кораблях снова появились кормовые балконы.
