С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

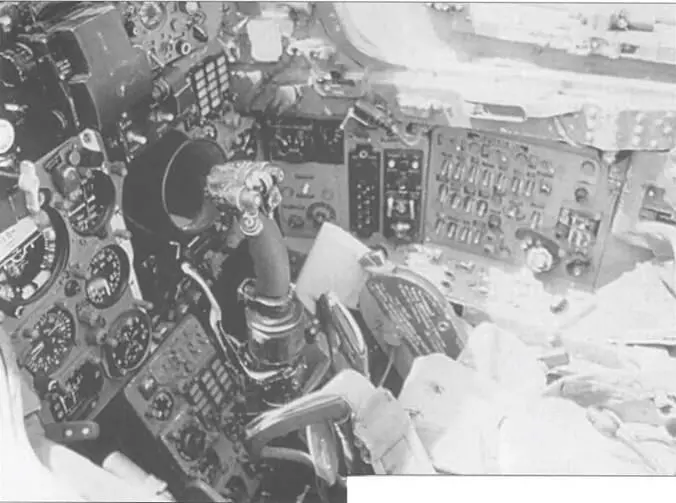

Открытая кабина египетского МиГ-21М («черный 8212»). Самолет участвовал в совместных американо-египетских маневрах в 1983 году. МиГ-2 1M представлял собой экспортную версию МиГ-21СМ, который поставлялся только в ВВС СССР. Большинство приборов и оборудования «достались в наследство» от МиГ- 21ПФМ. На МиГ-21М также стоял РЛС РП-21МА, в отличии от более современного РП-22МС, который стоял на МиГ-21СМ.

Отсутствие гилыоотражателя было характерно для МиГ- 21 СМ\М. Это хорошо видно на фотографии левой части фюзеляжа болгарского МиГ-21М.

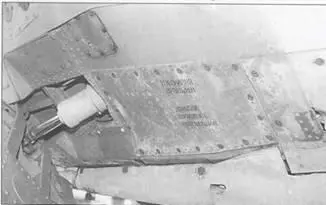

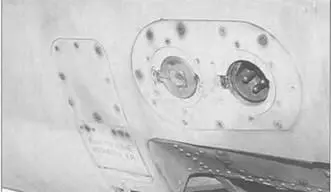

Разъемы для подключения внешнего питания на-МиГ-21 М. Внутренняя электрическая система питалась от 115 и 27 вольт. Внешнее подключение было необходимо для различных предполетных процедур.

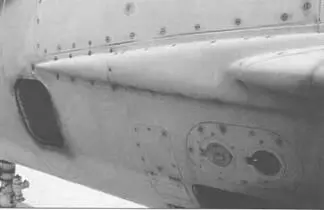

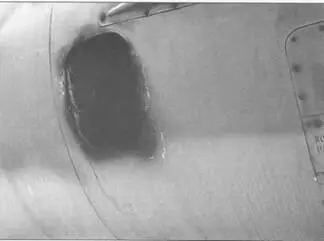

Панели воздухозаборника с обеих сторон фюзеляжа. Они использовались для дополнительного обдува двигателя во время взлета.

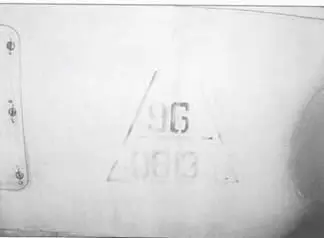

Такой треугольник был обязательным на всех самолетах ВВС Болгарии с 30-х годов. Этот был нарисован на МиГ-21М. Верхний номер -96 – обозначал тип самолета ни вооружении, а нижний – 0613 – серийный болгарский номер. Болгария была единственной страной Варшавского договора, в которой применялась такая система.

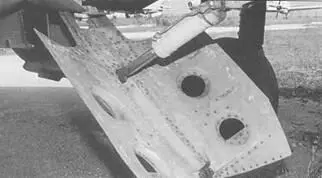

Левый тормозный щиток на МиГ-21М ВВС Болгарии. Максимальное отклонение обеих щитков – 35 градусов. Все тормозные щитки на МиГ-21 были оборудованы гидравлической системой.

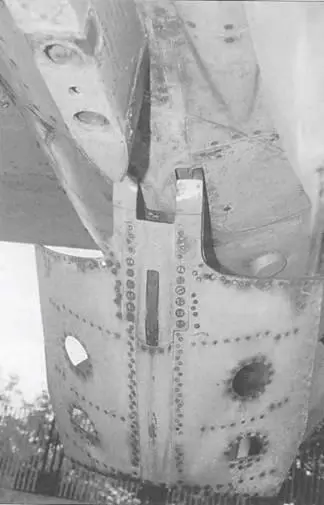

Центральный тормозной щиток в полностью опущенном состоянии. Щиток располагался сразу за центральным пилоном.

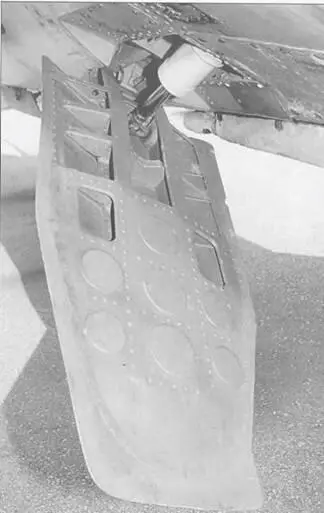

Левый тормозной щиток в полностью открытом положении. Тормозные щитки были идентичными на МиГ-21 всех модификаций. Обычно на истребителе было три тормозных щитка – правый, левый и центральный.

Центральный тормозной щиток в опущенном состоянии. Максимальный угол опускания – 40 градусов. В полностью выпущенном состоянии щиток мешал установке дополнительного подвесного топливного бака.

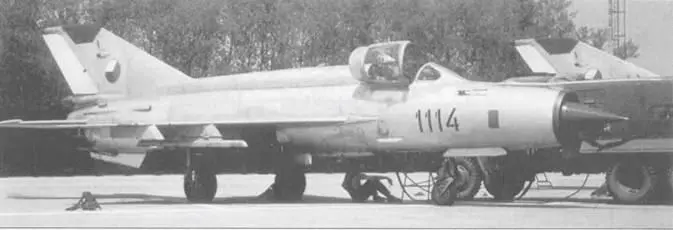

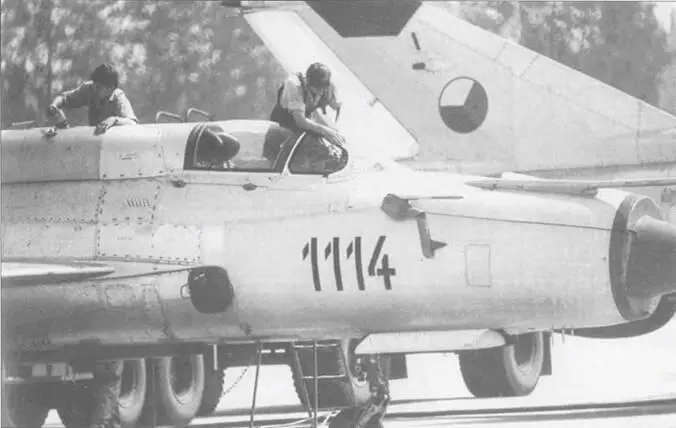

МиГ-21М («черный 1114») ВВС ЧССР готовится к очередному вылету. На самолете стоят защитные красные колпаки. Обратите внимание на отсутствие зеркала заднего вида и гильзоотражателя.

Во время долгого времени эксплуатации большинство МиГ-21М получили зеркало заднего вида ТС-27АМШ, что делал самолеты неотличимы от МиГ-21 МФ. Этот тот же самый МиГ-21 («черный 1114») в самом конце своей летной карьеры.

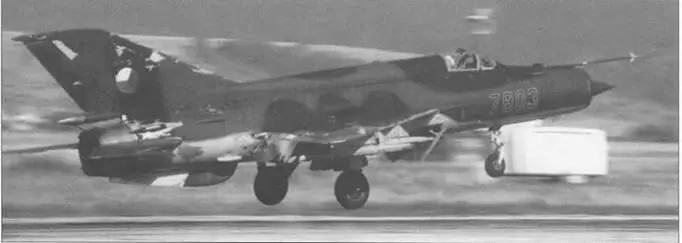

МиГ-21МФ («черный 7803») ВВС ЧССР со следами эксплуатации. Все три щитка в выпущенном состоянии. 1 января 1993 года Чехословакия разделилась на Чехию и Словакию.

Летчик ВВС ГДР на фоне своего МиГ-21 МФ («красный 427»\серийный 7603). Первоначально самолет был передан 18 марта 1972 года в JG 8 «Hermann Matern», позже летал в составе JG 3 «Wladimir Komarow» и JG 1 «Fritz Schmenkel». После объединения Германии получил номер 23+03. Был разрезан на металлом в Дрездене 14 сентября 1993 года.

Пара МиГ-21МФ («белый 7701» и «белый 7711») в группе с МиГ-21УМ («желтый 3756»). Машины из состава пилотажной группы «Stressova Letka». На «белом 7711» сохранился оригинальный камуфляж, в то время как «белый 7701» – полностью черный. Красно- бело-синие полосы – цвета национального флага. «Белый 7711» и «желтый 3756» разбились после столкновения 8 июня 1998 года.

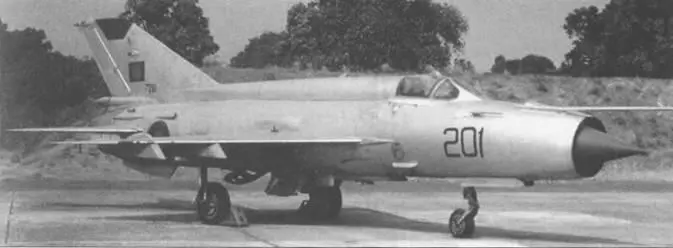

МиГ-21МФ («черный 201») из состава ВВС Бангладеш. Всего в эту страну было поставлено 12 таких истребителей. Серийный номер (7201) ни писан черным на киле, тактический (201) – в носу.

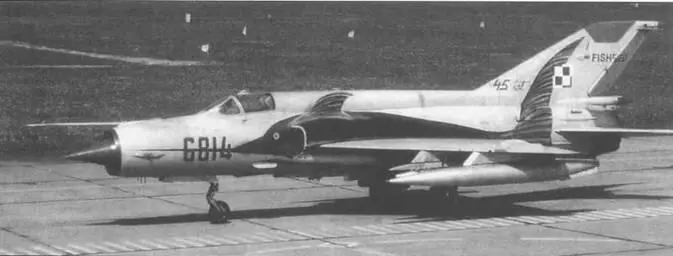

Специально раскрашенный МиГ-21МФ («красный 6814»\серийный 966814) польских ВВС. Окраска соответствует НАТО-вскому обозначению МиГ-21 – Fishbed – акула.

Группа истребителей индийских ВВС (МиГ-25Р, МиГ-23МФ, МиГ-23БН и МиГ-29). Ближайший МиГ-21МФ (С1495) из состава 30- й эскадрильи, о чем свидетельствует эмблема в носовой части машины. Зеленые круги нарисованы для учебного боевого вылета.

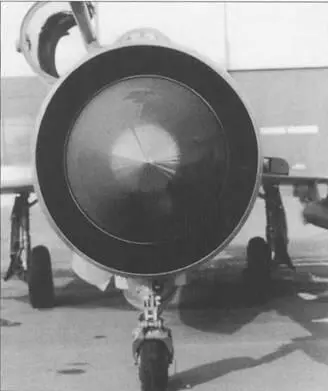

Устройство для проверки двигателя. В данном случае этой процедуре подвергается МиГ-21МФ («черный 4003») ВВС ЧССР. Два металлических кабеля за воздухозаборником удерживают самолет на месте.

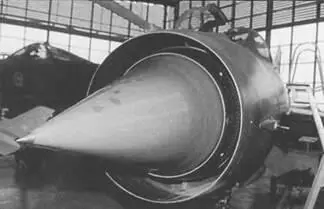

В носовой части МиГ-21МФ стоял конический конус из диэлектрика, в котором располагалась антенна РЛС РП-22С «Сапфир» 21. Антенна ПВД-7располагается справа по центру.

На МиГ-21МФ стоял диэлектрический конический нос. На большинстве МиГ-21 третьего и четвертого поколений он был покрашен зеленым Radome Green (FS24108), причем оттенок мог сильно отличаться в зависимости от производителя и частоты капитального и полевого ремонтов. Этот МиГ-21МФ из экспозиции Немецкого Музея – Werft Schlessheim.
