С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

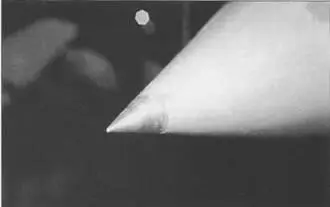

Конус был ламинирован пластиком, а передняя часть – металлическая. Конусы на МиГ-21СМ\М и МиГ-21МФ бьши идентичными.

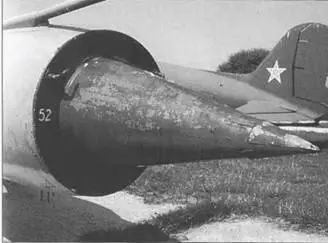

На стоянке конус РЛС на МиГ-21 закрывался специальным красным щитком, причем каждый был индивидуальным для каждого самолета, о чем свидетельствует бортовой номер. На заднем плане виден Ли-2 болгарских ВВС.

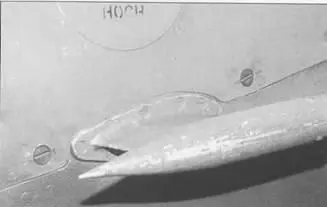

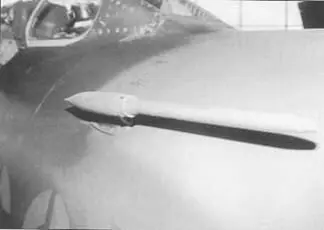

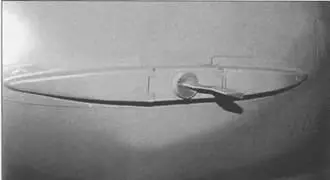

Сенсор датчика угла атаки монтировался на левой части носа МиГ-21 МФ. ДВА-ЗА работал в связке с автопилотом АН-155. На МиГ-21Г/ФМ они отсутствовали.

Крышка, которая прикрывала антенну РЛС РП-22С «Сапфир» 21. Внешние стороны управлялись гидравлической системой в зависимости от полетных условий.

Сенсор превышения угла атаки сигнализировал пилоту двумя красными лампочками в кабине пилота и звуковым сигналом.

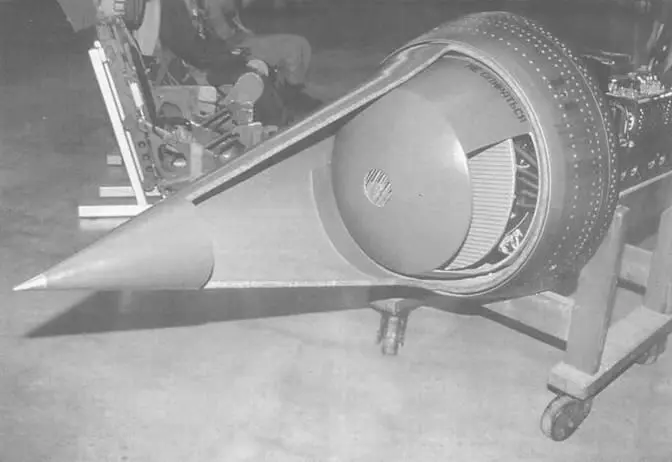

РЛС РП-22С «Сапфир» 21 весила 140 кг. Конструкторское бюро Волкова разработало этот образец специально для МиГ-21. Эффективная дальность применения РЛС – 15 км. МиГ-21МФ стал первым экспортным самолетом, на котором стояла такая РЛС. Ранние МиГ-21 М несли более старую модель – РП-21МА, в то время как советские МиГ-21С\СМ – РП-22С. На этом музейном экспонате РЛС показан в разрезе.

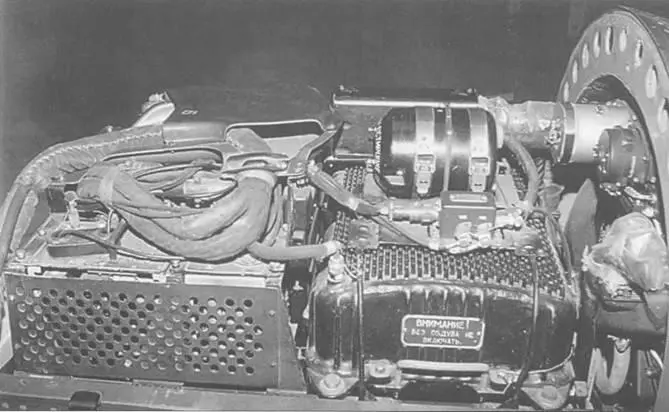

РП-22С даже для технологий 60-х годов был тяжеловат. В нем применялись как минимум 150 ламп, в то время как аналогичных западных образцах – полупроводники. Несмотря на то, что РП-22С имел те же размеры что и РП-21, эффективность его была значительно выше.

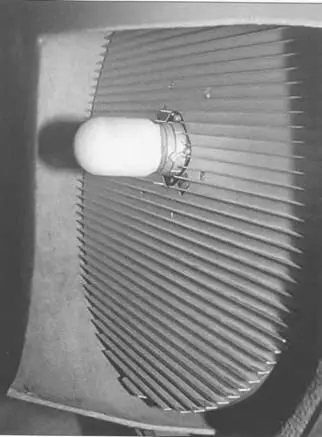

Антенна РЛС РП-22С на фоне системы охлаждения. В этом РЛС применялась одна антенна как для поиска, так и для сопровождения цели. На ранних советских моделей для этого применялись две разные антенны.

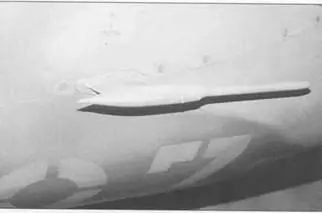

Вспомогательный датчик воздушного давления находился на правой стороне фюзеляжа МиГ-21МФ. Датчик располагался сразу за воздухозаборником, чтобы повысить точность измерений.

На МиГ -2 ПИФ и МиГ-21 СМ\М использовали вспомогательный датчик давления, вынесенный на антенне. На ранних МиГ- 21 ПФМ и МиГ-21C такого не было.

На антенне ПВД-7 кроме того крепился датчик, связанный с системой динамического давления «Пиоп»-Н. Очень часто летчик пользовались антенной для приблизительного прицеливания в ходе стрельбы из пушки.

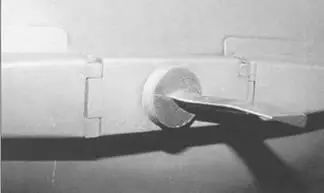

Крепление вспомогательного датчика давления.

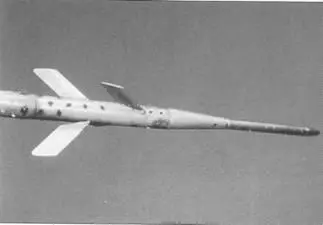

Расположение датчиков на антенне. Сама антенна очень часто оставалась неокрашенной.

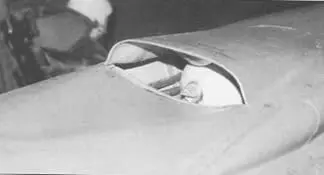

Четырехлитровый бачок чистого спирта располагался перед кабиной МиГ-21МФ. Спирт предназначался для антиобледенительной системы. Частично кабина обогревалась теплом от двигателя. ПВД-7 располагается справа.

Крепление ПВД-7. Хорошо виден бачок с спиртом.

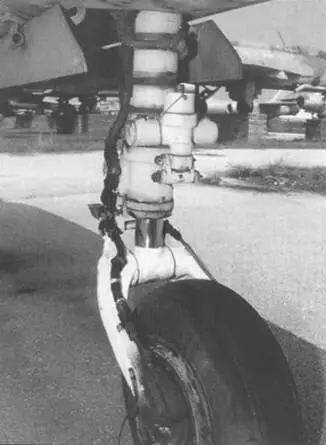

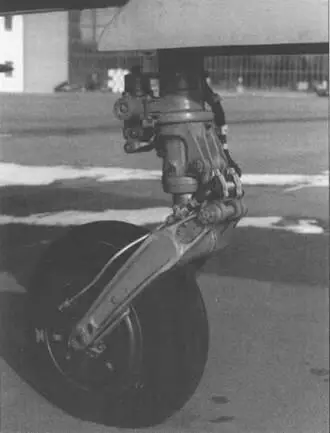

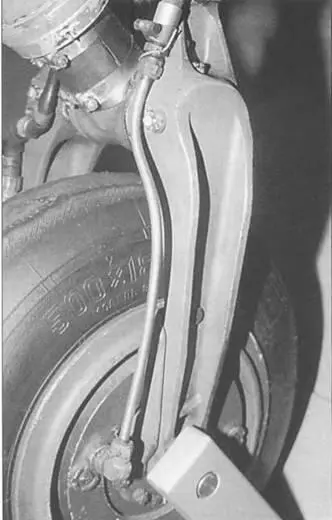

На носовой стойке МиГ-21МФ стояло колесо КТ-102 с размером шины – диаметр 180 мм, ширина – 500 мм. Шланги системы гидравлических тормозов подводились справа. Обычно диск колеса красился сине-зеленым Blue-Green (приблизительно FS25193).

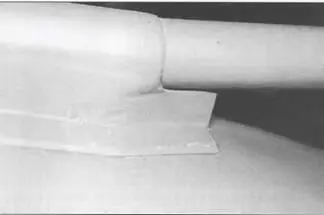

Крепление ПВД-7 к фюзеляжу. Антенна была стандартной для МиГ-21СМ\М и МиГ-21МФ.

Другой вид на КТ-102. Слева стойки установлен датчик системы анти-опрокидывания УА-24. В случае отказа гидравлики стойку можно было убрать или выпустить с помощью резервной пневматической системы или вручную.

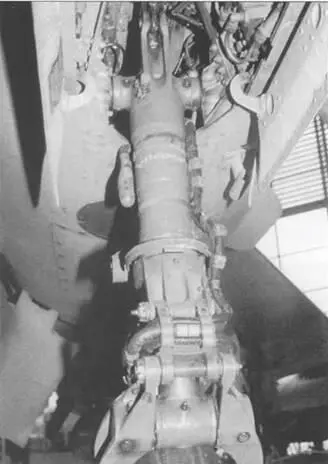

Гидравлическая система уборки\выпуска основной стойки шасси. В центре – основной цилиндр. Видны также различные шланги пневматической, гидравлической системы и электропроводка.

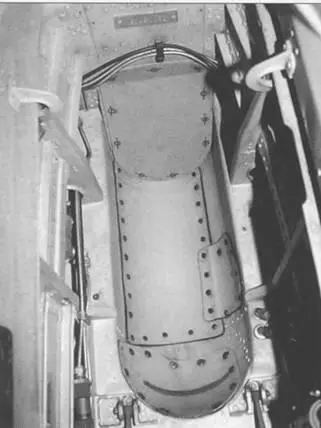

Ниша для уборки шасси КТ-102. Для удобства механиков каждый потайной винт обозначен красным.

На правой стороне основной стойки шасси находился небольшой посадочный огонь. Хорошо видна система УП-53\1М. Видны также шланги пневматической системы.

Устройство дискового тормоза на основной стойки шасси.

Другой вид на основную стойку шасси. Слева виден датчик температуры.

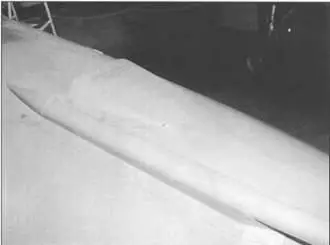

Левая створка основного шасси на МиГ-21МФ. Обычно створки закрывались механически, однако в экстренных случаях использовалась пневматика. Сама стойка убиралась гидравликой.
