Малокалиберные орудия установили следующим образом: из 15 47-мм – 11 на ВП и кормовом балконе, и 4 – на нижних марсах мачт, а 8-мм пулеметы – на верхних марсах.

Данный состав этой артиллерии незначительно различается в различных источниках: по одним данным, общий состав называется [5] в 19 47-мм и 2 митральезы, а по другим [15] – 15 47-мм (3-фн) и 4 37- мм (1 фн). Наконец, когда корабль служил как брандвахтенное судно в Поле [5], его малокалиберная артиллерия состояла из 17 47-мм/44, 2 7-см, 6 автоматических пушек и 1 пулемета.

Последние изменения в вооружении корабля датируются 1915 годом, когда его 4 15-см орудия сняты и переданы на юго-западный фронт.

Хотя утверждается, что торпедные аппараты (2 шт.) были установлены только после модернизации корабля, имеются данные [3], что они стояли и до нее в том же числе, при этом иногда [5] приводится цифра 4 (надводных). Так или иначе, последняя цифра приводится почти во всех справочниках, вышедших после модернизации. Калибр оспаривается лишь один раз, при упоминании (после реконструкции) [11] 3 45-см торпедных аппаратов, причем последний источник отличается тем, что он освещает период первой мировой воины, чем можно пренебречь, ибо корабль к тому времени был уже '‘деклассирован".

К боевым средствам, установленным в ходе реконструкции, следует отнести и 4 электрических прожектора: 1 – на площадке на фок-мачты, 1 – на крыше ш турманской рубки на юте, 2 – побортно в круглых выступах носовой части каземата, над орудиями.

Как уже упоминалось, проект сочетал мощную артиллерию е очень солидной защитой. Стремясь совместить значительное увеличение веса артиллерии и толщины брони с ограниченным водоизмещением, Ромако был вынужден отказаться от полной защиты ватерлинии. Пояс по ГВЛ шириной 2,74 м (из которых 1,35 м были ниже ВЛ при средней осадке [2] – 7,57 м) в результате не доходил до форштевня на 9,75 м [2] (защищая 95% длины корабля), будучи замкнут здесь перпендикулярным на ВП 304-мм броневым траверзом. Хотя, возможно, что именно желание иметь этот траверз заставило оголить нос, ибо таранный корабль всегда подвергался опасности продольного огня. Уменьшение ширины пояса по сравнению с “Custoza" позволило сохранить практически одинаковую толщину по всей его длине [2J – у миделя 368 мм, а по нижней кромке и в корме 330 мм (по данным [15] – 225).

Более достоверные архивные источники [20] приводят несколько иную систему бронн пояса: он состоял из двух рядов плит – нижний (практически полностью подводный) 330-мм по всей своей длине, и верхний в середине 356-мм и в оконечностях (в носу – в пределах траверза) 330-мм, причем если в оконечностях ширина плит обоих рядов была почти одинаковой, то в середине нижний ряд плит был шире верхнего при неизменной ширине пояса. По данным [8], называется такая же максимальная толщина, а минимальная- 230 мм. Наконец, называя толщину брони в районе миделя 369 мм, некоторые источники [5] приводят броню оконечностей 304 мм либо 229 мм (во всех случаях подразумевается броня носовой оконечности не далее траверза).

Несмотря на эго, защита носовой оконечности все же имелась: от носового траверза до таранного штевня, на 2,06 м ниже ГВЛ простиралась 64-мм броневая палуба [2]. Эта палуба служила также как жесткое подкрепление таранного отсека. Она, иногда называемая карапасной, по другим данным [5], имела толщину либо 76 мм, либо 76-25 мм.

Броня каземата поднималась от пояса до уровня ВП, таким образом, каземат занимал но высоте одно междупалубное пространство, а по длине он занимал 45% длины корабля. С бортов каземат был защищен 368-мм броней (по данным [7J – 356-мм, но в любом случае его толщина соответствовала максимальной толщине пояса), кормовой траверз криволинейной формы (выгнутый в сторону кормы) имел толщину 305 мм (поданным [5] – 301 мм), а носовой ломаный (выдающийся в нос в виде трапеции) – 330 мм (по данным [5] – 321 мм). Некоторые источники [15] называют траверзы батареи в 368 мм.

Внутреннее пространство каземата делилось на две части броневым траверзом ломаной формы (также выгнутый в нос в виде трапеции и состоящим таким образом из трех участков) толщиной: 127 мм (средний участок, перпендикулярный ДП) п 254 мм. Такая разница брони этого внутреннего траверза объясняется тем, что именно его боковые участки прикрывали орудия от продольного огня, а средний участок “прикрывался” с носа еще и примыкающим к нему кожухом первой трубы. Таким образом получились две раздельные батареи, носовая из которых содержала 2 погонных орудия из общего числа 6 орудий, что должно было ограничить потери артиллерии при носовом продольном залпе противника до минимума.

Для сообщения между этими двумя частями каземата в разделительном боевом траверзе были устроены 2 непроницаемые двери. Ломаная форма траверзов объяснялась стремлением обеспечить пространство внутри каземата для свободного разворота орудий при заданных секторах обстрела, в сочетании с экономней веса бортовой бронн каземата за счет уменьшения ее длины.

Батарейная палуба впереди и позади каземата была обшита двумя 19-мм слоями горизонтальной брони (в сумме – 38 мм). Интересно, что наличие на корабле сразу двух броневых палуб (нижней карапасной в носу и плоской батарейной, идущей по верху пояса) рядом источников опускается, иногда вообще не указывается наличие какой-либо горизонтально!! брони. А для зашиты от продольных выстрелов палуба впереди каземата была защищена с носа стальными щитами толщиной 38 мм (но данным [5] – 30 мм).

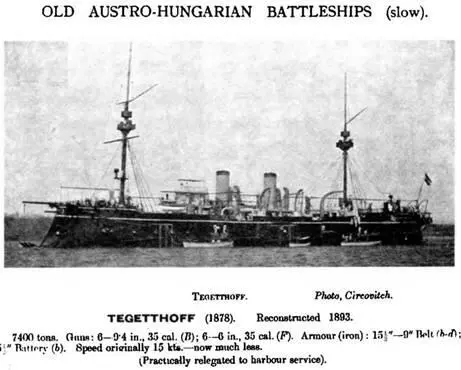

Броненосец "Tegetthoff"

(Сведения о корабле, опубликованные в английском справочнике “JANE'S FIGHTING SHIPS". 1905 г.)

Боевая рубка, защищенная 127-178-мм броней (по данным [11] – 369-мм), располагалась над выступающей частью носового траверза каземата. Выступ траверза в нос также служил для размещения в каземате непосредственно под рубкой боевого штурвала (походный штурвал размещался на крыше этой рубки).

Броня пояса и каземата лежала на 254-мм тиковой подкладке, которая в свою очередь лежала на 38-мм стальной рубашке. Вес брони с подкладкой составлял 2555 т [2], архивные данные [20] приводят 2156,6 т, что вероятно, не учитывает дерево. Броня была железной, хотя палубная, возможно, и стальной, и была изготовлена в Англии на заводе Camel amp; Со.

Корабль был оснашен 2-х цилиндровой горизонтальной паровой машиной (по одним данным, низкого давления, однократного расширения “обыкновенной” системы), по другим данным [5,8] – системы компаунд), с обратным ходом и с поверхностным охлаждением, изготовленной в Триесте на заводе Stabilimento Technico. Диаметр цилиндров составлял 3,149 м (по данным [20] – 3,185 м), ход поршня – 1,295 м.

Двухлопастный литой бронзовый винт имел диаметр 7,14 м (по данным [20] – 7,163) и шаг 7,32 м (по данным [20] – 7,316 м).
