Илья Мощанский - Легкие танки семейства Т-40. «Красные» разведчики

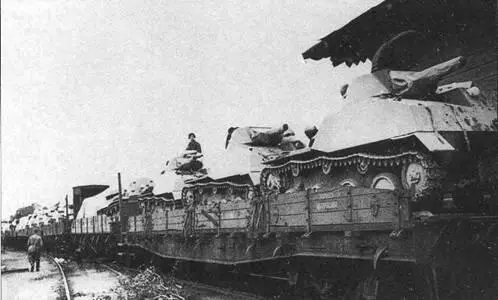

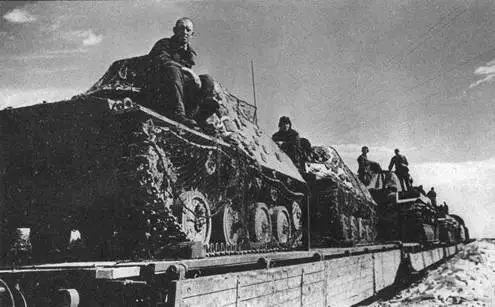

Танки Т-40С погружены на платформы и готовы к отправке на фронт. Московская область, 109 тд, август 1941 года.

В днище корпуса были сделаны лючки: один под двигателем – для слива масла, другой для слива воды из системы охлаждения двигателя и два лючка под топливными баками для слива топлива. Все сливные и заправочные лючки были закрыты броневыми крышками или пробками с резьбой.

В передней части башни имелась ниша прямоугольного сечения для монтажа маски и спаренной установки вооружения. Ниша закрывалась броневым щитом, укрепленным спереди на маске. К броневому щиту крепилась бронировка ствола пулемета ДШК (пушки ТНШ). Отверстие для прицела при необходимости могло быть закрыто поворачивающейся броневой заслонкой. Вентиляция боевого отделения осуществлялась через специальное отверстие вверху башни под маской, закрывавшееся броневой заслонкой. Справа и слева в стенках башни имелись смотровые щели с триплексами и отверстия для стрельбы из личного оружия, закрывавшиеся броневыми пробками. Над смотровыми щелями были установлены броневые козырьки. Крепление башни на шариковой опоре осуществлялось с помощью четырех захватов с роликами, скользящих по нижнему погону опоры. В крышке люка башни имелся лючок с броневой задвижкой, предназначавшийся для флажковой сигнализации.

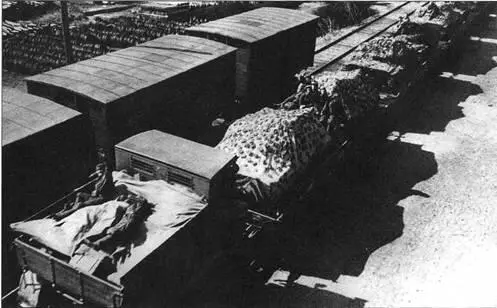

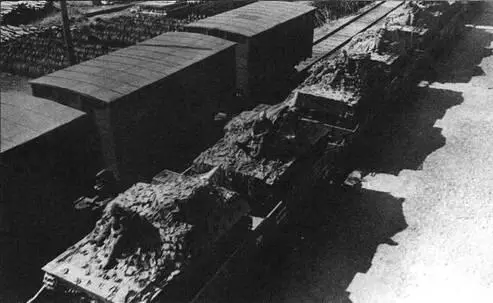

Рядом с танками Т-40С, которые укрыты брезентом и маскировочными сетями, находится другая техника 109 тд- гусеничные тягачи С-2, автомобили ГАЗ-64 и ГАЗ-АА. Московская область, август 1941 года.

Противопожарное оборудование состояло из стационарного и ручного тетрахлорных огнетушителей. Стационарный огнетушитель устанавливался в специальном кронштейне на правом бортовом листе корпуса танка. Баллон стационарного огнетушителя крепился двумя хомутами к кожуху карданного шарнира у коробки передач. Он имел распределитель, от которого отходили четыре трубки с распылителями. Две трубки с распылителями были приведены к большим топливным бакам, третья – к малому топливному баку и четвертая – к карбюратору. Ручной огнетушитель располагался в боевом отделении в специальном кронштейне, установленном на левом бортовом листе.

В моторном отделении танка продольно, вместе с однодисковым главным фрикционом (сцепление грузового автомобиля ГАЭ-31) и четырехступенчатой коробкой передач автомобильного типа, устанавливался четырехтактный шестицилиндровый карбюраторный двигатель ГАЗ- 11 модели 202 жидкостного охлаждения мощностью 85 л.с. (63 кВт) с карбюратором К-23 или двумя спаренными карбюраторами ГАЗ-М- 9510. Система зажигания – батарейная. В состав системы зажигания входили катушка зажигания КЗ-11, дистрибутор (распределитель) Р-10, свечи СЭ-01 и выключатель зажигания 69-К Пуск двигателя осуществлялся электростартером СЛ-40 мощностью 0,8 л.с. (0,6 кВт) с электромагнитным реле включения, пусковой рукояткой или внутренним педальным пусковым механизмом. Емкость топливных баков составляла 206 л, запас хода танка по шоссе достигал 300 км.

Остальные узлы и агрегаты трансмиссии: коническая главная передача, два многодисковых бортовых фрикциона (сталь по феродо) с тормозными лентами с накладками из феродо и два однорядных бортовых редуктора были размещены в трансмиссионном отделении в передней части корпуса. В качестве механизма поворота использовались бортовые фрикционы. Приводы управления движением танка – механические, непосредственного действия.

В ходовой части танка применялись: индивидуальная торсионная подвеска, ограничители хода балансиров с резиновыми буферами, устанавливавшиеся на крайних узлах подвески; восемь односкатных опорных катков и шесть односкатных поддерживающих катков с наружной амортизацией; два направляющих колеса с механизмами натяжения; две гусеницы с литыми траками и ОМШ, а также два ведущих колеса цевочного зацепления, имевших съемные зубчатые венцы. Направляющие колеса переднего расположения были унифицированы с опорными катками. Ширина трака гусеницы составляла 260 мм. Для предотвращения осевого перемещения и выпадения пальцев траков под картерами бортовых редукторов к корпусу танка приклепывались специальные отбойники.

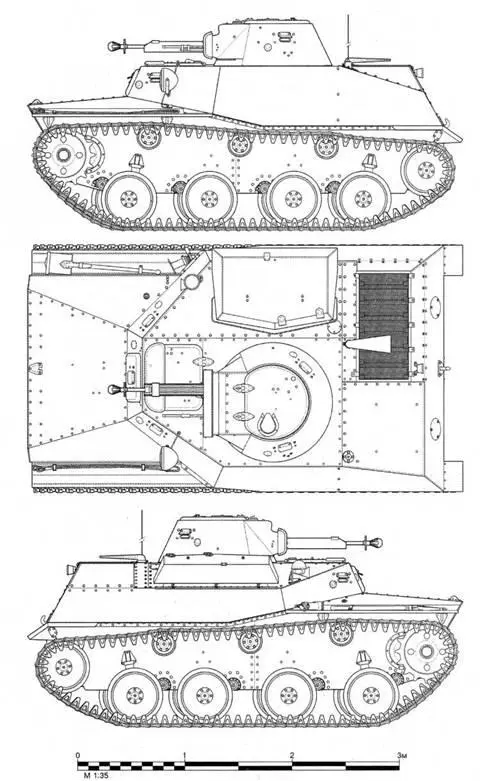

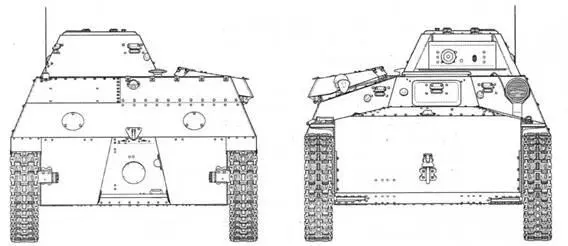

Чертежи легкого неплавающего танка Т-40С выпуска 1941 года. Представлен радиофицированный (радийный) вариант с 12,7-мм пулеметом ДШК в качестве основного вооружения.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 6 В. В качестве источников электроэнергии использовались: две аккумуляторные батареи ЭСТЭ-112 и генератор Г-41 мощностью 0,2 кВт, работающий с реле-регулятором РРА-0364. На линейных танках вторая батарея являлась запасной; на командирских танках, оснащенных радиостанцией, она была включена в бортовую сеть. В состав потребителей электроэнергии входили электростартер СЛ-40 (включение производилось кнопкой, установленной на щитке приборов механика-водителя), приборы системы зажигания, электрический сигнал СБ-4714А, аппаратура внутренней и наружной световой сигнализации, контрольные приборы и вспомогательная аппаратура. Для управления движением танка использовалось трехцветное светосигнальное устройство передачи команд от командира машины к механику- водителю.

На командирских танках устанавливалась радиостанция 71-ТК-З с батарейным питанием приемника. Приемник и передатчик размещались в левой нише корпуса танка на специальном подрамнике на амортизаторах. Центральный переключатель радиостанции был размещен на задней балке жесткости корпуса. Возле переключателя на специальном кронштейне устанавливался изолятор антенны. Отверстие в корпусе машины для выхода антенны было защищено резиновым конусом. Комплект штырей антенны, укладывавшийся в специальном чехле, размещался на амортизаторах радиостанции за коробом башни.

Танк был вооружен спаренной установкой пулеметов: 12,7-мм ДШК обр. 1938 г. и 7,62-мм ДТ, располагавшихся в броневой маске в амбразуре вращающейся башни. Длина ствола пулемета ДШК составляла 78,7 калибра, высота линии огня – 1590 мм. Углы наводки спаренной установки по вертикали находились в диапазоне от -8° до +25°. Стрельба из пулеметов велась с использованием оптического прицела ТМФП или дублирующего механического прицела. Для наводки спаренной установки использовались шестеренчатый механизм поворота башни (справа от установки) и винтовой подъемный механизм (слева от установки). Ведение огня из пулемета ДШК обеспечивалось нажатием на кнопку предохранителя, располагавшуюся на рукоятке механизма поворота башни, и опускании рукоятки вниз.
