Анатолий Артемьев - Противолодочные самолеты

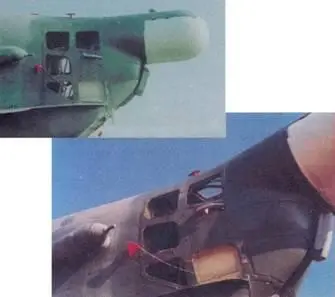

Вверху: обтекатель РЛС «Инициатива- 2Б»; внизу: передняя часть лодки, слева – приемный узел для дозаправки топливом на плаву, перед ним уток для постановки на бочку

Основной источник получения информации о подводной обстановке в ППС-12 – пассивные ненаправленные буи: РГБ-Н («Ива»); РГБ-НМ («Чинара»); РГБ-НМ-1 («Жетон»). Первые из них к моменту поступления самолетов в части применялись редко. Приемное устройство буев СПАРУ-55 электрических связей с элементами ППС-12 не имело и дополнено устройством, обеспечивающим практически одновременный (цикл перестройки 0,01 с) контроль за всеми выставленными буями и получившим название панорамный приемоиндикатор ПП-1. В качестве указателя использовали электронно-лучевую трубку из комплекта радиовысотомера РВ- 17. Второе средство обнаружения ПЛ в подводном положении – авиационный магнитометр АПМ-60Е. Его магниточувствительный блок размещен под обтекателем в хвостовой балке – месте, наименее подверженном магнитным помехам.

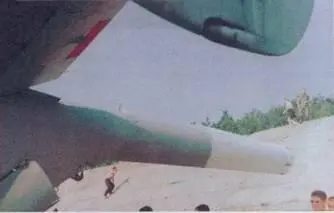

Хвостовая часть с обтекателем магниточувствительного блока магнитометра АПМ-60Е

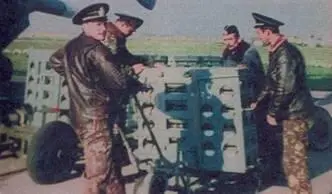

Подготовка буев в базе противолодочного оружия, авиация ЧФ

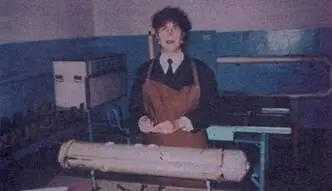

Авиационная противолодочная торпеда АТ-1М

Электрическая проводка к нему для снижения помех выполнена двухпроводной. Пульт управления и регистрации магнитометра размещен в кабине штурмана. На Бе-12 после ввода соответствующих данных обеспечивается автоматический (полуавтоматический) вывод самолета в точку сбрасывания средств поражения с учетом их баллистических характеристик. Именно эти и некоторые другие частные тактические задачи решает ПВУ-С-1. Это счетнорешающее устройство аналогового типа (каждому мгновенному значению исходнои переменной величины с определенной точностью соответствует машинная переменная, отличающаяся от исходной физической природой и масштабным коэффициентом). Основной решающий элемент машины – потенциометрические датчики. Исходная информация о цели вводится в вычислитель вручную, а данные о высоте, курсе и скорости полета поступают автоматически от бортовых измерителей. Синхронизация перемещения перекрестия РЛС и цели в процессе прицеливания в ПВУ-С-1 обеспечивается с помощью АНП-1В-1.

В идее решения задачи поражения ПА в подводном положении принята довольно простая гипотеза. Считается, что ПА, обнаруженная одним из буев, двигаясь равномерно и прямолинейно, проходит через буй второго дополнительно выставленного барьера. По известному расстоянию между барьерами, времени их пересечения и другим данным рассчитывается место, курс и скорость цели. После получения необходимых данных штурман вводил их значения в ПВУ и с помощью автопилота самолет автоматически выводился в точку применения средств поражения. Задача могла решаться и в полуавтоматическом режиме при ручном управлении. Ввиду отличия реальных условий от гипотетических ( не принималось во внимание, что ПА проходит не через центры буев) возникали методические ошибки в дополнение к неточностям ПВУ, в котором использовались потенциометры.

Автоматический навигационный прибор АНП-1В-1 «Азов» имеет связь с доплеровским измерителем путевой скорости и угла сноса ДИСС-1, что способствует повышению точности решения навигационных и тактических задач и электрически связан с магнитометром, от которого получает сигнал на его перевод в режим работы «Повторный выход». В этом случае экипаж имеет возможность, используя показания прибора, повторно выйти в точку перевода АНП в этот режим или выполнить относительно нее полет с постоянным радиусом.

Заполнение технической› документации

Для поражения подводных лодок предназначались три типа противолодочных бомб и торпеда АТ-1.

Чрезвычайно низкая эффективность противолодочных бомб была достаточно известна, и некоторые надежды возлагались на самонаводящуюся в двух плоскостях акустическую электрическую авиационную торпеду АТ-1, которая впоследствии была модернизирована и стала называться АТ-1М.

Разработка торпеды под шифром ПЛАТ-1 началась в конце 50-х годов, в 1962 г. она поступила на вооружение. Конструктивно она состоит из трех отделений: боевого зарядного, аккумуляторного, кормового и хвостовой части. В передней части боевого зарядного отделения размещаются акустическая головка с приемно-излучающим устройством из четырех гидрофонов и приемного устройства (центральный гидрофон) пассивного канала аппаратуры самонаведения, зарядное отделение служит для размещения взрывчатого вещества, четырех взрывателей аппаратуры самонаведения (импульсный генератор, усилительное устройство и др.).

Для уменьшения скорости снижения торпеда снабжалась парашютами площадью 0,6 и 5,4 м² , обеспечивающими применение с высоты от 400 до 2000 м до скорости 600 км/ч при условии, что глубина моря в районе не менее 60 м.

Торпеда имела относительно невысокие возможности: дальность хода 5000 м, скорость – 28узлов(51,8км/ч), глубину хода от 20 до 200 м. За две-три минуты до сбрасывания торпеды штурман вводил глубину начального поиска. После отделения от самолета торпеда переходила на автономное питание, вытяжной парашют вводил в действие стабилизирующий парашют, обеспечивавший скорость снижения 100-120 м/с, купол основного после раскрытия на высоте 500 м снижал вертикальную скорость до 45 – 55 м/с, В момент касания водной поверхности торпеды парашют отстреливается и системой приводнения, состоящей из разъемного кольца с двумя прикрепленными к нему крыльями с постоянным углом установки 30 град, (раскрываются одновременно с тормозным парашютом), торпеда выводилась на заданную глубину начального поиска и начинала выполнять левую поисковую циркуляцию радиусом 60 – 70 м с угловой скоростью 12 град, в секунду. На этом этапе импульсный генератор аппаратуры самонаведения поочередно подавал электрические импульсы на верхний и нижний гидрофоны приемно-излучающего устройства торпеды. Электрические импульсы преобразовывались в ультразвуковые, и торпеда, циркулируя на постоянной глубине «просматривала» водную среду. Одновременно автономный акустический канал прослушивал водную среду с целью обнаружения собственных шумов цели.
