Со множеством оговорок считалось, что в чрезвычайной обстановке возможна эксплуатация самолета Бе-12 при волнении моря 3 балла, что соответствует высоте волны 0,75-1,25 м. На испытаниях произошло разрушение корпуса лодки и вода хлынула внутрь. Летчик-испытатель Е. М. Никитин прекратил взлет, впоследствии выполнено усиление корпуса лодки. Однако случай этот недостаточно обстоятельно изучен, и нельзя полностью исключать, что причиной разрушения послужило попадание лодки на нижнюю границу зоны устойчивого глиссирования, когда создаются значительные вибрационные перегрузки, приводящие к повреждениям конструкции.

Наибольшее количество нареканий вызвало оборудование самолета. Эффективность решения противолодочных задач, как, впрочем, и следовало ожидать, оказалась невысокой, что было предопределено идеологией использования имеющихся средств, их низкими данными и невысокой надежностью.

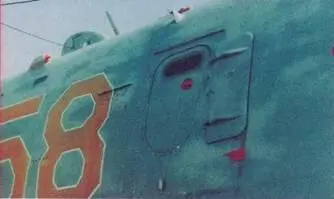

Входной люк в кабину радиста, впереди установлен откидной щиток

В Акт государственных испытаний внесли пункт о необходимости повышения вероятности поражения ПА в подводном положении. Расчеты и математическое моделирование показывали, что некоторого повышения эффективности можно достичь сокращением времени выработки данных на решение задачи поражения. Дополнительное устройство к СПАРУ-55 должно было обеспечить одновременный независимый контроль за всеми выставленными буями.

Государственные совместные испытания Бе-12 завершились 20 апреля 1965 г., Приказом Министра обороны СССР от 29 ноября 1965 г. противолодочный самолет- амфибия Бе-12 принят на вооружение морской авиации со следующими данными: дальность полета с остатком топлива 5% на высоте 4000 м – 2720 км, на высоте 8000 м – 3300 км; максимальная скорость горизонтального полета – 530 км/ч; длина разбега суша/вода – 900/1200 м.

Серийное производство самолетов Бе-12 организовали на Таганрогском авиационном заводе № 86 им. Г. М. Димитрова. Первый самолет изготовлен 12 декабря 1963 г., последний – в 1972 г. Вместе с опытными экземплярами заводом выпущено 142 машины. Подавляющее большинство из них – в противолодочном варианте.

Самолет-амфибия Бе-12 построен по схеме высокоплана с разнесенными рулями направления и силовой установкой из двух турбовинтовых двигателей АИ-20Д.

Планер амфибии состоит из лодки, крыла с подкрыльными неубирающимися поплавками, предназначенными для обеспечения поперечной устойчивости на плаву и хвостового оперения.

Лодка самолета двухреданная глиссирующего типа: первый редан, расположенный поперек, облегчает изменение угла дифферента (угла хода) лодки на разбеге, второй, образованный изломом днища в кормовой части, способствует выходу на первый редан. Днище лодки имеет переменную килеватость – у первого редана ее утол составляет 27 град, с возрастанием к носовой части до 60 град.

Для отклонения потока воды вниз и уменьшения брызгообразования и сопротивления на глиссировании днище лодки в области скул имеет обратный наклон. По бортам передней части лодки установлены брызгоотражатели. Герметичными переборками лодка разделена на 10 отсеков, из которых восемь водонепроницаемы. Этим обеспечивается непотопляемость при повреждении двух любых отсеков. Для сообщения между отсеками разделяющие их переборки снабжены люками с герметично закрывающимися дверями.

В носовой части лодки находится негерметичная кабина штурмана и летчиков. Катапультные кресла летчиков обеспечивали покидание самолета на высотах свыше 100 м. Перед катапультированием кресла принудительно откатывались в заднее положение. Во второй кабине размещался радист. В случае необходимости он покидал самолет через боковой люк в правом борту лодки.

Две двери в правом борту лодки (одна – в носовом отсеке, вторая – в хвостовой части предназначались для входа и выхода экипажа. Двери, как это принято на кораблях, сделаны открывающимися вовнутрь, что облегчало покидание лодки в случае ее затопления. Палубный и якорный люки в передней части лодки предназначаются для выполнения операций штурманом, связанных с постановкой самолета на бочку.

На бортах средней части лодки впереди редана (между шпангоутами № 22 – 26 обоих бортов) сделаны ниши для основных опор шасси в убранном положении стойки. Кинематика шасси выполнена из сплавов стали.

Пятый и шестой отсеки лодки имеют вырез длиной 4875 мм (высота 3200 мм, ширина 1800 мм) под грузоотсек с двумя люками – верхним и нижним, закрываемыми створками с механизмом привода от гидромоторов. По контуру вырезов люки снабжены шлангами герметизации, заполняемыми воздухом из пневмосистемы.

Под днищем у заднего редана установлен водяной руль, в нишу за этим реданом убирается задняя хвостовая опора, наиболее крупные детали которой изготовлены из маломагнитных титановых сплавов.

Компоновка Бе-12

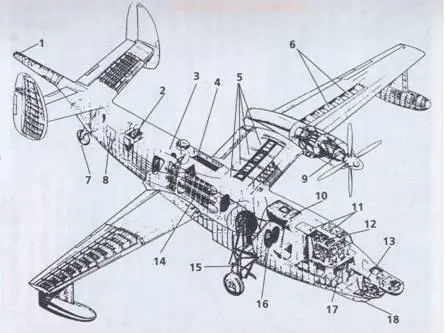

1. Поисковый магнитометр АПМ-60 2. Турбогенераторная установка АИ-8 3. Кабина радиста 4. Палубный люк грузового отсека 5. Крыльевые топливные баки 6. Топливные баки- отсеки 7. Хвостовое колесо 8. Крышка контейнера спасательной лодки 9. Турбовинтовой двигатель АИ-20Д 10. Лодочный топливный бак 11. Аварийные люки летчиков 12. Кабина летчиков 13. Кабина штурманов 14. Противолодочные авиационные торпеды АТ-1 15. Главные ноги шасси 16. Входная дверь 17. Якорный люк 18. Аварийный люк штурмана

Длина лодки, включая обтекатель РЛС и штангу магнитометра, составляет 30,1 м. Осадка на плаву при убранном шасси – 1,55 м.

Крыло самолета в плане трапециевидное, кессонное, типа «чайка» с положительным углом в 20 град, на центроплане и отрицательным в 1,5 град, на остальной части крыла, что способствует уменьшению резкого накренения самолета при отказе одного двигателя. Чтобы обеспечить полет на малых скоростях, крыло набрано из профилей с относительно большой толщиной.

Механизация крыла состоит из однощелевых выдвижных закрылков и элеронов. Элероны снабжены триммерами с электрическим управлением и сервокомпенсаторами.

На нижней поверхности хвостовых отсеков крыла находятся посадочные фары, на концевых – бортовые аэронавигационные огни. На левой консоли крыла установлен контейнер для ориентирных морских бомб, на нижней поверхности средней части расположены узлы крепления балочных держателей для наружной подвески грузов.

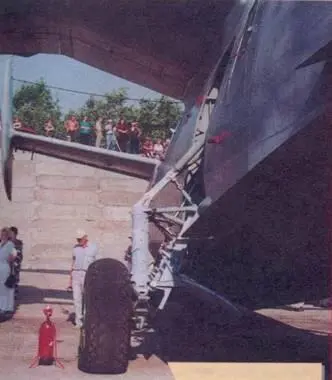

Правая основная опора шасси, видна сложная кинематика уборки и выпуска шасси
