Юрий Александров - Линейные корабли типа Курбэ. 1909-1945 гг.

Для ускорения постройки новых линейных кораблей были разработаны новые методы, немалая заслуга во внедрении которых принадлежит начальнику Проектного отдела Управления Кораблестроения Льяссу (Ingenieur general M. Lyasse). После внимательного изучения графика постройки он изменил их в соответствии с проведением следующих мероприятий:

– одновременный с самим кораблем заказ комплектующих: механизмов, котлов, башен и орудий;

– предоставление строителям в момент подписания контракта комплекта чертежей по устройству корабля и первой серии детальных чертежей, относящейся к устройству набора, штевней, двойного дна и структуры устройства палуб;

– предоставление строителям в течение шести месяцев после первой серии чертежей остальной части детальных чертежей, относящихся к внутреннему устройству и оборудованию корабля.

Принятые меры позволили резко ускорить строительство кораблей. Новый график их постройки был выдержан. Построечное время "Курбэ" составило 38 месяцев, "Жан Бар" – 36 месяцев, "Париж" – 33 месяца, "Франс" – 35 месяцев. Сравнение их со сроками постройки менее крупных броненосцев типа "Патри" (в среднем 60 месяцев) говорит само за себя. При этом в историческом визите в Россию "Франс" принял участие еще не будучи окончательно введенным в строй.

Линейный корабль "Курбэ". 1913 г.

(Наружный вид, вид сверху и поперечный разрез в районе миделя с указанием бронирования)

При сдаче "Курбэ" флоту в 1914 г. его стоимость составила 57 696270 франков (то есть на 2,7 миллиона франков больше стоимости постройки эскадренного броненосца "Дантон"), стоимость постройки "Париж" составила 60 202332 франков, а "Жан Бара" – 63 039665 франков.

Начало выполнения программы строительства первых дредноутов означало для Франции крупную модернизацию линейного флота, а размеры программы говорили за то, что Франция готова наверстать значительное отставание в военно-морских силах, накопившееся за предшествующие годы.

К сожалению, хоть и спешное, но в достаточной степени сумбурное перевооружение французского флота привело к принятию ряда неудачных проектных решений, в частности, имела место ориентация кораблей на бой на коротких дистанциях (12500 м); измерение расстояний выполнялось дальномерами с базой 2,74 м, что было совершенно недостаточно; отопление паровых котлов было угольным; подводная конструктивная защита слабой (вследствие бортового размещения двух башен главного калибра и строительных ограничений).

Очень серьезным недостатком стало отсутствие противоторпедной переборки. Первые же уроки войны показали, что корабли типа "Курбэ" нуждаются в улучшении, однако сделано это было только частично и к тому же нескоро. Именно отсутствием возможности какой-либо серьезной модернизации по опыту боевых действий можно объяснить, что эти корабли очень быстро устарели после окончания войны.

Линейные корабли типа "Курбэ" не имели характерного для того времени таранного образования носовой оконечности. Кормовая оконечность была округлая с подзором. Корпус клепаный, система набора – смешанная продольно-поперечная.

Главные размерения: водоизмещение (нормальное) 23475 т, (полное 25579 т), длина (наибольшая) 166 м, между перпендикулярами – 165 м, ширина наибольшая 27,0 м, осадка носом при нормальном водоизмещении 9,04 м, осадка кормой при нормальном водоизмещении 8,66 м, осадка носом при полном водоизмещении 9,45 м, осадка кормой при полном водоизмещении 9,52 м, возвышение центра тяжести 1,47 м, высота борта в носу 6,86 м.

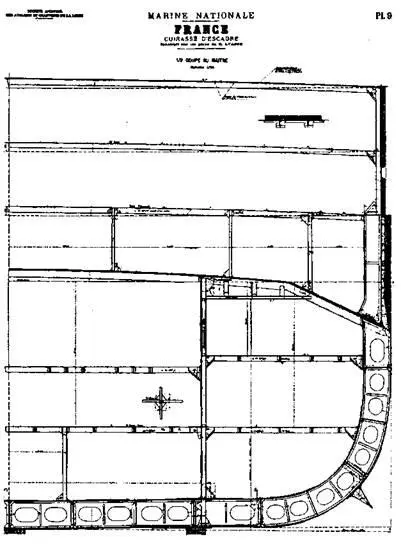

Линейный корабль "Франс". 1914 г. (Конструктивный чертеж мидель-шпангоута)

Конструктивный дифферент на нос, обусловленный весом носовых линейно-возвышенных башен, приводил к заливанию носовой палубы при ходе на волнении.

У линейных кораблей типа "Курбэ" был характерный трехтрубный силуэт с линейно-возвышенными носовыми и кормовыми башнями, бортовыми башнями, смещенными в нос двумя трубами и высокой, но легкой фок-мачтой между второй и третьей трубами. У третьей дымовой трубы были установлены шлюпочные краны, отличающиеся по конструкции для различных кораблей серии.

На "Жан Бар", единственном из серии, шлюпочные краны имели характерную форму "лебединой шеи", в то время как на остальных кораблях были установлены грузовые стрелы (деррик-краны) на массивных мачтах-опорах. Элементы конструкции кранов отличались для разных кораблей. На "Курбэ" стояла ферменная стрела и сплошная массивная мачта-опора. На "Париже", наоборот, опора была ферменной конструкции, а стрела сплошная, а на линкоре "Франс" стрела шлюпочного крана – смешанной конструкции.

Различной была конфигурация палубы носового мостика: на "Курбэ" – прямоугольная, а на "Жан Бар", "Париж" и "Франс" – треугольная.

Разным было расположение названия на корме: на "Курбэ" – в нос от кормового клюза, на "Жан Бар", "Париж" и "Франс" над кормовым клюзом.

Кормовой флагшток длиной 12,45 м на "Жан Бар" и "Курбэ" в процессе службы заменили на другой, длиной 22 м, на фок-мачте на высоте 44 м установили дополнительную рею длиной 15 м для подъема сигналов. Затем это сделали и на других кораблях серии.

В 1918 г. на "Курбэ" перенесли прожекторы большого диаметра на специально созданную между второй трубой и фок-мачтой легкую платформу.

С 1915 г., на кораблях, на фок-мачте появилась дополнительная площадка. "Курбэ", с 1918 года, был временно оборудован для базирования привязного аэростата. Чтобы обеспечить необходимое пространство для удерживающих аэростат привязных канатов, грот-мачту укоротили.

Линейный корабль "Курбэ". 1914 г.

(Поперечные сечения отдельных конструктивных элементов верхней части корпуса в районе миделя)

Бронирование. По сравнению с предшественниками – эскадренными броненосцами типа "Дантон", бронирование заметно усилили. Высота главного броневого пояса составляла 4 м, причем выше ватерлинии – 2,4 м, ниже – 1,6 м. Толщина пояса, простиравшегося на протяжении 99 м (т.е. 60% длины корабля), составляла 270 мм.

Верхний пояс высотой 4,5 м и толщиной 180 мм образовывал каземат для 18 орудий противоминной артиллерии. Кроме того, имелся отдельный каземат на корме для четырех 138,6-мм кормовых противоминных орудий.

Броневые палубы: 2-я палуба (полубак) над казематом толщиной 40 мм; 1-я палуба (верхняя), толщиной 12 мм; главная или верхняя броневая палуба (главная) толщиной 45 мм; 1-я платформа или нижняя броневая палуба (нижняя), толщиной 40 мм; скосы нижней палубы были толщиной 70 мм. Трехуровневая боевая рубка соединялась с подпалубными помещениями бронированной шахтой с толщиной стенок 270 мм.
