Павел Мордовин - Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

Необходимо, однако же, заметить, что в настоящем случае волнение было крайне неправильно и тяжело отзывалось на низкобортном судне, так что было бы совершенно неправильно, из того, как “Devastation” качался на нем, заключать, что он пропорционально больше будет качаться, встретив волнение более крупное. Можно основательно ожидать, что широкая, высокая и правильно идущая волны, будут более для него благоприятны, чем крутая толчея.

Чтобы составить себе более ясное понятие об упомянутом выше наводнении кочегарного отделения, необходимо припомнить следующие цифры объясняющие положение “Devastation” перед, выходом на пробу. Углубление монитора носом было около 25 ф 5 дм кормой 26 ф 10 дм. Высота надводной носовой части 10 ф; по середине, вдоль верхней кромки надстройки— 12 ф 3 дм: и в корме, над рулем 5 ф. Длина носовой части 18-футовой вышины, равняется 75 ф, кормовой части 5-футовой высоты — 78 ф, считая до трапа, ведущего к надстройке. Длина самой надстройки, по середине судна, высотой 12 ф 3 дм, с обоих бортов 175 ф. Башни возвышаются над палубой надстроек на 6 ф 6 дм, следовательно, при бывшем тогда углублении судна высота их над водою была 18 ф 9 дм. Коечные сетки вокруг мостика от палубы надстройки удалены на 15 ф 7 дм, следовательно над ватерлинией они возвышались на 27 ф 10 дм и чтобы попасть в кочегарную,— волне пришлось подняться именно на эту высоту.

Около 3 часов пополудни курс судов был изменен влево на W, так что ветер и волнение пришлись в правую скулу, румба на четыре в сторону от направления киля. Начались наблюдения над боковой качкой. На “Devastation” был пущен в ход самодействующий прибор Фруда и ход уменьшен до 25 оборотов в минуту. Результаты испытаний, для монитора были удовлетворительны, наветренное волнение оказалось для него легче, чем прямо противное.

При направлении ветра на 4 R правее курса пятиминутные наблюдения дали у “Devastation” средний размах, под ветер в 1,75°, на втер —в 1,4°, наибольший размах совершался по дуге в 7° величиной, т.е. из конца в конец. В то же время “Sultan” сигналом показал 11 размахов в минуту, средняя величина одного 1,6° наибольший крен 3,25°. Через полчаса курс был изменен еще на 4 R влево, на SW, так, что суда пошли в полветра поперек волнения. Замеченные результаты почти не отличались от только что приведенных.

В 7 часов вечера “Devastation” и “Sultan” стали на якорь у острова Веге в Бирхавене в ожидании случая для производства дальнейших испытаний”.

Во всех известиях об испытаниях “Devastation” постоянно упоминается о самодействующем аппарате Фруда, поставленном на этом мониторе и указывающем размахи качки, как боковой, так и килевой, высоту волны, длину ее, время качания и другие обстоятельства плавания. Подробностей этого прибора в печати нам еще не удалось видеть, и в общих же чертах он описан в отчете специального корреспондента “Times” находившегося на “Devastation”, таким образом: “Самодействующий прибор Фруда указывающий поведение судна, только теперь начинает пониматься и должным образом оцениваться ученым миром.

Описание этого остроумного прибора недавно было сделано самим изобретателем, как в королевском институте соединенных служб, так и в институте корабельных инженеров, и как в том, так и в другом учреждении, он был признан имеющим громадную цену и обсуждался весьма пространно”. “Здесь, — говорит корреспондент “Times”, — было бы неуместно приводить длинное описание этого, черезвычайно сложного механического устройства, но я обозначу, однако же, вкратце, в чем именно состоит цель этого прибора.

Элементы для составления проекта судна, как- то: положение центра тяжести, центра величины и метацентра, характер очертаний подводной части, распределение тяжестей и т.д. определяются в согласии с теоретическими исчислениями, основанными на наблюдениях, каким образом известные суда ведут себя в море. Но сведения, которые можно было получать из известного поведения судов в море, были, однако же, до сих пор во многих отношениях весьма малоценными, в следствие, во-первых, отсутствия верных инструментов для обозначения крена, и, во- вторых, в особенности потому, что вопрос постоянно сводился к выражению личного мнения, при чем наблюдатель всегда, более или менее, находился под известным влиянием.

Самодействующий же прибор Фруда с величайшей точностью указывает все желаемое, относящееся до поведения судна в море, независимо от какого бы то ни было наблюдателя. Важность получаемых таким образом фактов, относительно нового судна, выстроенного по новому чертежу, что именно имеет место в случае с “Devastation”, ясна, как по отношению возможности сравнений теории, послужившей основанием для его проектирования с действительно полученными результатами, так и ради отыскания данных для будущих чертежей.

Прибор состоит из двух частей, одной для указания боковой качки и другой — для килевой; но часть для обозначения движений носа и кормы в устройстве, поставленном на “Devastation”, в настоящее время, еще не так совершенна, как для указания боковой качки. Эта последняя состоит из двух отдельных инструментов — одного, в роде маятник, помещенного, возможно точно, в центре тяжести судна, и другого, имеющего вид тяжелого, неподвижного махового колеса, фута три в диаметре, с осью установленной на чрезвычайно искусно устроенном приспособлении трущихся роульсов. Действие этих инструментов, а равно и всех остальных принадлежащих аппарату отмечается в длинном листе, или бумажной ленте, навертывающейся на толстый цилиндр, приводимый и движение часовым механизмом с равномерной скоростью. Между прочим, прибор отмечает, угол наклонения судна к поверхности воды, которая его поддерживает, технически называемое относительным креном, тогда как такое же наклонение его к горизонту называется креном абсолютным.

Из этих двух кренов именно первый служит мерой восстанавливающей или кренящей силы, которой, в каждый данный момент, судно подчиняется, так как теперь уже всеми признано, что судно всегда стремится занять такое положение, чтобы его мачты были перпендикулярны к наклонной поверхности волны, совершенно по той же причине как и в тихой воде оно стремится поставить их по отвесу.

Таким образом абсолютный крен судна представляется общим итогом последовательных результатов различных сил, берущих свое начало в относительном крене, подвергающихся, однако же, влиянию трения воды о подводную часть судна и других подобных, замедляющих сил, которые действуют на судно во время качки и которые одного рода с приводящими его в состояние покоя, если оно будет искусственно раскачиваемо на тихой воде.

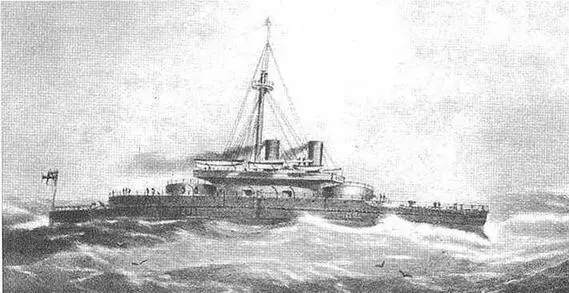

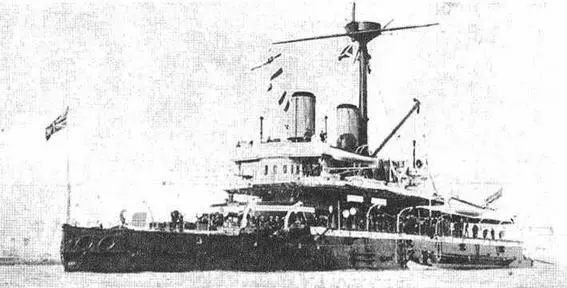

“Devastation” в первые годы службы (вверху) и после перевооружения в 1891-1892 гг.
