Борис Козлов - Линейные корабли типа “Нептун”. 1909-1928 гг.

Как и на "Нептуне" торпедные аппараты на "колосуссах" разместили в трех торпедных отсеках, которые располагались на трюмной палубе ниже ватерлинии - два в носовой части (по правому и левому борту перед барбетом башни "А"), один в корме. Также как и предыдущий тип торпедного аппарата, 21-дюймовый "Эльсвикский" был снабжен боковой крышкой, при открывании которой торпеда загружалась внутрь вручную с подачного устройства. Торпеда выстреливалось сжатым воздухом, подаваемой трубопроводами от воздушного компрессора и выходила из торпедного аппарата по направляющим, которые выдвигались за борт, чтобы ее не отбросило назад к миделю встречным потоком от форштевня. Дальность стрельбы 21-дюймового аппарата возросла на 1000 ярдов (914 м) по сравнению с 18-дюймовыми и составляла 7000 ярдов (6400 м). Скорость хода торпеды под водой достигала 45 уз.

В 1917 году кормовой торпедный аппарат сняли, как абсолютно бесполезный, а торпедный отсек использовался как служебное помещение.

Управление огнем главного и противоминного калибра. Линейные корабли типа "Колоссус" в 1912-1913 годах были оснащены постами управления артиллерийским огнем центральной наводки (ПУАОЦН), аналогичным тому, что установили на "Нептуне". Пост (КДП) разместили на площадке фор-марса.

В 1914-1915 годах на "Колоссусе" и "Геркулесе" установили по прибору управления артиллерийским огнем (ПУАО) главного калибра. ПУАО установили на отдельной платформе, размещенной на фок-мачте ниже фор- марса.

В 1915-1916 годах "колоссусы" оснастили системой управления огнем центральной наводки противоминных орудий. Рубки с ПУАО стояли на индивидуальных площадках, закрепленных на правой и левой ноге фок-мачты. Каждый прибор выдавал данные посту управления огнем противоминного калибра индивидуально к 102-мм орудиям правого и левого борта.

Неотъемлемой частью системы управления огнем являлись дальномеры. На момент готовности и "Колоссус" и "Геркулес" были оснащены семью 9-фунтовыми (2,74-м) монокулярными дальномерами оптико-механической фирмы "Барр энд Струд". Пятью дальномерами оснастили пять орудийных башен главного калибра, один дальномер установили в рубке КДП и, наконец, седьмой на колпаке рубки наблюдательно-корректировочного поста на носовой палубной надстройке. В 1918 году на крышу рубки на фор-марсе установили дальномер для определения расстояния до воздушных целей.

При зачислении в строй британского флота (июль- август 1911 года) оба корабля были обеспечены десятью 24-дюймовыми (610-мм) парными ламповыми прожекторами, размещенными на носовой (шесть пар) и кормовой (четыре пары) палубных надстройках. В течение 1917-1918 годов все 24-дюймовые (610-мм) прожектора заменили более мощными боевыми 36-дюймовыми (910-мм) одиночными ламповыми прожекторами. Их разметили: два на носовой палубной надстройке, четыре (по одному на каждую) на прожекторных рубках ("кофейных банках"), установленных вокруг второй дымовой трубы, причем кормовые прожекторные рубки были выше носовых для лучшего наведения прожекторного луча. Две пары 24-дюймовых (610-мм) прожекторов оставили на крыльях носового мостика в качестве сигнальных.

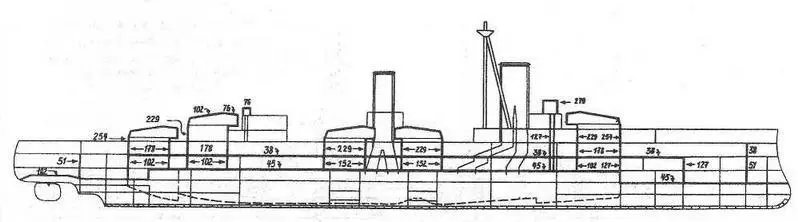

Линейный корабль ‘Теркулес". 1912 г. (Продольный разрез с указанием бронирования)

Броневая защита. В то время как усиление главного броневого пояса по ватерлинии, а также наружной поверхности барбетов бортовых башен являлась главной особенностью проекта линкоров типа "Колоссус" (на первоначальной стадии их проектирования), внутренняя противоминная защита страдала явной недостаточностью (можно сказать, по сравнению с "Нептуном" почти полностью ее отсутствием, поскольку не было сплошной продольной броневой переборки между концевыми барбетами орудийных башен). В этом отношении проекты линейного корабля "Нептун" и линкоров типа "Колоссус" имели следующие принципиальные отличия:

1. Главный броневой пояс линкора типа "Колоссус", прикрывавший ватерлинию (то есть по высоте от нижней до средней палубы), был на один дюйм толще, чем подобный на "Нептуне".

2. Основным недостатком проекта линкоров типа "Колоссус" являлось полное отсутствие броневой защиты оконечностей главного броневого пояса, а также полное отсутствие (как впрочем и на "Нептуне") верхнего броневого пояса (по высоте от главной до верхней палубы), что было впервые со времен линкора "додредноутного" типа, начиная с "Маджестика" (1893 г.).

3. Толщина броневых плит, покрывавших главную броневую палубу, была увеличена на четверть дюйма.

4. Увеличение толщины бронирования барбетов составляло около одного дюйма, за исключением тех мест, которые были наименее подвержены снарядами противника. Толщина броневых плит в этом случае даже была уменьшена от одного до двух дюймов, при этом надо отметить, что бронирование барбетов существенно отличалось один от другого.

5. Внутренняя противоминная защита была слабой и компенсировалась увеличением толщин главного броневого пояса и броневых плит барбетов, а также установкой продольных защитных экранов, прикрывавших снарядные и зарядные погреба, но отсутствие сплошной (протяженной между наружными поверхностями концевых барбетов) продольной противоминной переборки делало проект линкоров типа "Колоссус" явно ретроградным.

Компаниям (утвержденным Адмиралтейством), изготавливавшим броневые плиты, надлежало пройти жесткий квалификационный отбор. До сведения директоров металлургических и бронепрокатных заводов были доведены условия заключенных контрактов, которые в основном, содержали требования к качеству производимого броневого материала, а именно: стальные плиты, используемые для настила палуб и защитных переборок должны были иметь следующий химический состав: никель - не менее 0,8%, углерод - 0,09-0,14%, фосфор - не более 0,03%, кремний - не более 0,05%, серы - не более 0,05%, марганец - 0,4%.

Плиты, используемые для настила верхней палубы из стали высокого сопротивления, имели однородную твердость и сопротивляемость. HT-steel являлась низколегированной сталью, в которой содержание углерода не превышало 0,18%, марганца -1,6%, кремния -1,4%, меди - 0,6%,хрома - 0,9%, никеля - 0,8%. Вертикальная защита корабля обеспечивалась броневыми плитами, изготовляемыми из "крупповской цементированной" стали с последующей поверхностной закалкой. Броневая сталь "КС" содержала: 3,78% никеля, 2,06% хрома, 0,34% углерода, 0,31% марганца и 0,2% молибдена.

Основной объем броневых плит был получен от компаний "Виккерс, Ривер Дон Уоркс" и "Джон Браун, Атлас Уоркс" со сталеплавильными и бронепрокатными заводами в Шеффилде, а также от компании "Бирдмор" с металлическим производством в Паркхеде.
