Что же касается горизонтального бронирования, то 70-мм броневая палуба на двойной настилке суммарной толщиной 20 мм присутствовала в конструкции корабля. Она была изготовлена из экстрамягкой стали Обществом Шатийон э Комёнтри, которое располагало заводом в городе Сэн-Жак, почему в документах того времени палубная броня зачастую именовалась "металл Сэн- Жак". Палуба шла по верхнему краю главного пояса. Но дело в том, что Лагань не сумел создать машины, одновременно и мощные, и компактные настолько, чтобы они могли поместиться, не только под броневой, но и под идущей ниже противоосколочной палубой,как того требовала программа. Отсутствие второй палубы над машинами, к счастью, не сказалось на судьбе броненосца.

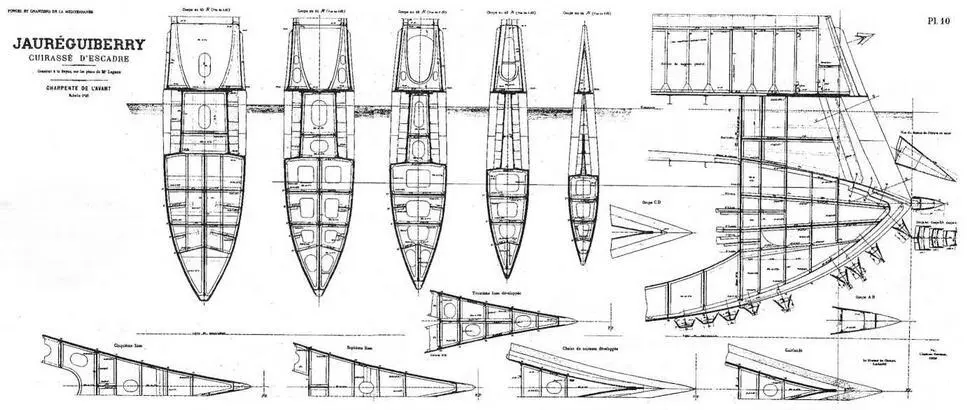

Броненосец "Жорегибери". 1893 г. (Продольный разрез, поперечные сечения и детали конструкции корпуса в районе форштевня)

Общий вес бронирования составил 3970 т или 33,6% от водоизмещения.

Толщина броневого пояса (по верхней/нижней кромке) равнялась: в носу 300/ 250 мм, на миделе 450/250 мм, в корме 300/ 150 мм. Броня на коффердаме имела высоту 1,2 м. толщину 100 мм. Броневая палуба имела толщину 70 мм, и располагалась на двойной настилке (по 10 мм).

305-мм башни защищались плитами: вращающаяся часть высотой 2,57 м, толщиной 370 мм, неподвижная часть высотой 7,775 м, толщиной 280-370 мм 274-мм башни защищались плитами: вращающаяся часть высотой 2,61 м толщиной 370 мм, неподвижная часть высотой 4,775 м, толщиной 280-370 мм. 138-мм башни защищались плитами: вращающаяся часть высотой 2,2 м толщиной 100 мм. неподвижная часть высотой 7 м, толщиной 80-120 мм.

Боевая рубка защищались плитами высотой 1,48 м, толщиной 250 мм, и имела крышу в три слоя (по 13 мм) листовой мягкой стали.

Вооружение. Два 305-мм орудия модели 1887 располагались в носовой и кормовой башнях, имели сектор огня 250° (125°+125°), вертикальное наведение + 10° -5°. Подача снаряда и двух полузарядов при помощи цепей Галля могла осуществляться как посредством электричества, так и вручную. Заряжание происходило при угле снижения 3° и любом угле поворота башни. Невысокая первоначальная скорострельность, выстрел за 5 минут, объяснялась задымлением башен после выстрела, после оборудования устройством Марбёк, скорость стрельбы повысилась до выстрела в 2 минуты. Досылание снарядов и зарядов было ручное.

Модель 1887 по многим параметрам опережала артиллерию того времени. Она стояла на вооружении "Жорегибери", "Карно" и "Шарль Мартэль". Кстати, а почему собственно "модель 1887" года, ведь первое упоминание об этом орудии состоялось только 12 июня 1890 г.? На эту загадку до сих пор нет документального ответа, хотя вся построечная переписка именует 30-см орудие моделью 1887. По программе планировалось 34-см орудие модели 1887, а поставили 30-см орудие. Невольно напрашивается предположение, что "четвёрку" заменили на "нолик" чисто автоматически.

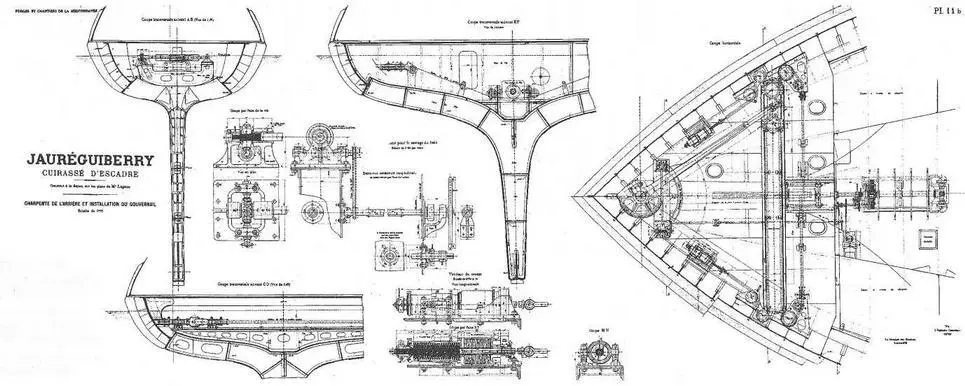

Броненосец "Жорегибери". 1893 г. (План палубы, поперечные сечения корпуса в районе ахтерштевня и детали конструкции рулевого устройства)

Орудие имела длину 46,4 калибров (14150 мм), вес 44,3 т. 292-кг снаряд развивал дульную энергию 9889 тонно-метров и мог пробить у дула 906,78 мм железную плиту. На дистанции 10,8 кабельтов этот снаряд пробивал любую существующую броню и в частности, французскую, толщиной 45 см, для пробития которой 27- см снаряду модели 1887 требовалась вдвое меньшая дистанция. Сила 305-мм орудия была сопоставима с английским 30-калиберным 13,5- дюймовым орудием "Роял Соверена", дульная энергия которого, согласно справочникам Джена и Вейерса составляла 10,715-10,720 тонно-метров. Превосходство французских орудий достигалось за счёт наибольшей начальной скорости снаряда. Эта скорость, как известно, возводится в квадрат по формуле кинетической энергии E=mv 2/2. Для нового 305-мм орудия скорость составляла 823 м/с при массе снаряда 292 кг, против 615 м/с и 567 кг для английского 13,5-дюймового орудия.

Следует, всё-таки, считать несколько относительным это сравнение, потому что при большей дальности полёта, более лёгкий снаряд подвергается большему торможению, спровоцированному трением воздуха, хотя в то время дистанции стрельбы были еще относительно не большими.

Два 274,4-мм орудия модели 1887 длиной 46,4 калибров находились в двух бортовых башнях, имели сектор огня 180° (90°+90°), вертикальное наведение +10° -5°, заряжание при угле снижения -3°. Подача была аналогична 305-мм орудиям. Этот калибр также был усовершенствован для броненосцев 1891 года, хотя и назывался по-прежнему "модель 1887". Вот почему 27-см снаряды весом 216 кг по живой силе 7,315 тм, приближались к 30-см калибру, чем к параметрам собственно модели 1887 — 3901,44 тм.

Для обоих главных калибров был создан новый затвор, получивший известность как "Система Манц (Manz)’’.

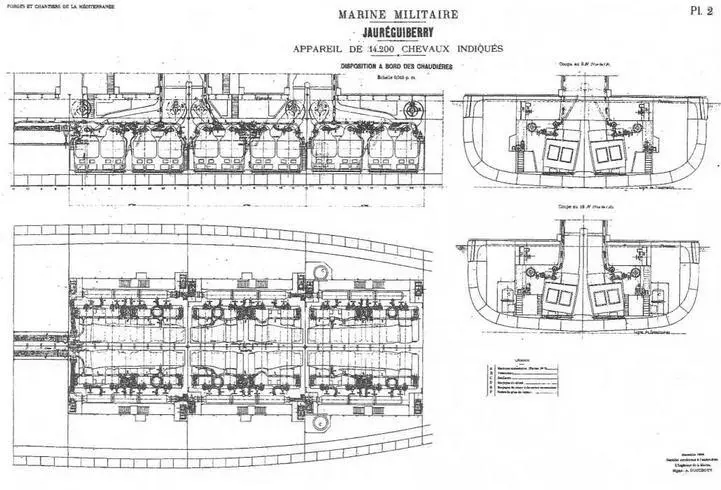

Слева: Броненосец "Жорегибери". 1893 г. (Расположение котлов и главных паровых машин)

Броненосец "Жорегибери ". 1893 г. (Продольный разрез и вид сверху главной паровой машины)

До этого французские орудия, начиная с 27-см и выше, снабжались затворами системы Фарко (Farcot). Эта система запирания, требовавшая довольно значительного усилия, долгое время заставляла прибегать к гидравлике. В новой системе простая рукоятка, вращающая бесконечный винт, позволяла повернуть винтовой затвор, затем при помощи зубчатой рейки его открыть, что очевидно упрощало манипуляции. К публикуемому чертёжу этого типа запирания добавим необходимые пояснения. Бесконечный винт приводил в действие зубчатый ряд, устроенный по окружности винтового затвора и в результате зацепления начинал его поворот. Во время этого действия коническая передача с противоположной от рукоятки стороны приводила во вращение зубчатое колесо "R". Это колесо не несло зубцов по всей своей окружности, но когда затвор начинал поворот, то его обнажающаяся винтовая нарезка входила в зацепление с зубцами колеса, что позволяло его открыть.

Станки и общая компоновка проектировались инженером Гюставом Канэ. Описание самих башен мы дадим в главе "Ремонты и модернизации", поскольку "Жорегибери" перенёс аварию, произошедшую с его 305-мм кормовой башней. Здесь же отметим, что все башни были уравновешенные и каждая оборудовалась приборами управления артиллерийским огнём системы Энга.
