Николай Пахомов - Образцовые броненосцы Франции. Часть I. “Жорегибери”. 1891-1934 гг.

Восемь 138,6-мм скорострельных орудий модели 1891 с длиной ствола 45 калибров устанавливались в спаренных бортовых башнях, по две в носу и корме, имели сектор огня 135° (45°+90°), вертикальное наведение + 15° -7°, заряжание при угле возвышения 0°. Для угла возвышения 25° дальность стрельбы из таких орудий составляла 81 кабельтов, при 20° — 60 кабельтов, так что орудия "Жорегибери", учитывая их максимальное возвышение, имели наибольшую дальность около 50 кабельтов.

Броненосец "Жорегибери". 1893 г. (Чертеж устройства главного парового котла)

Орудийные затворы принятые во французском флоте в конце 19-века. Слева затвор системы Манц, справа затвор 138,6-мм скорострельного орудия

Орудие снабжалось винтовым затвором, который управлялся посредством рычага, шарнирно присоединённого к казённику. Открывание замка происходило после ряда последовательных операций. Следовало: I) повернуть замок на одну восьмую часть полного оборота, чтобы показались зубцы винтовой нарезки, 2) произвести его осевое выдвигание по направляющим, установленным на казённике и 3) открыть замок.

Теоретическая скорострельность была десять выстрелов в минуту, практическая четыре-шесть, по причине недостаточной скорости подачи. На два орудия имелась одна нория. Привод нории был электрический или ручной. Длина унитарного патрона равнялась 1215 мм, вес 48,6 кг, в том числе вес снаряда 31,75 кг. Выстреливаемый со скоростью 725 м/с он обладал живой силой порядка 1000 тм.

Четыре 65-мм скорострельных орудия модели 1891 распологались симметрично в спонсонах на среднем мостике, имели сектор огня 135° (носовые 45°+90°, кормовые 90°+45°).

По первоначальному проекту (1891 г.) предполагалось следующие состав и размещение противоминного вооружения: 12 47-мм Гочкиса модели 1885 (четыре на полуюте - по два с борта, 2 на верхнем кормовом мостике, 4 на нижнем носовом мостике, 2 на нижнем грот-марсе, 2 на нижнем фор-марсе, 8 37-мм Гочкиса (2 пятиствольных на верхнем носовом мостике, 2 одноствольных на верхнем грот-марсе, 2 одноствольных на верхнем фор-марсе).

Броненосец "Жорегибери". 1893 г. (Продольный разрез 305-мм орудийной башни)

Броненосец ".Жорегибери ". 1893 г. (Продольный разрез корпуса в районе 305-мм орудийной башни)

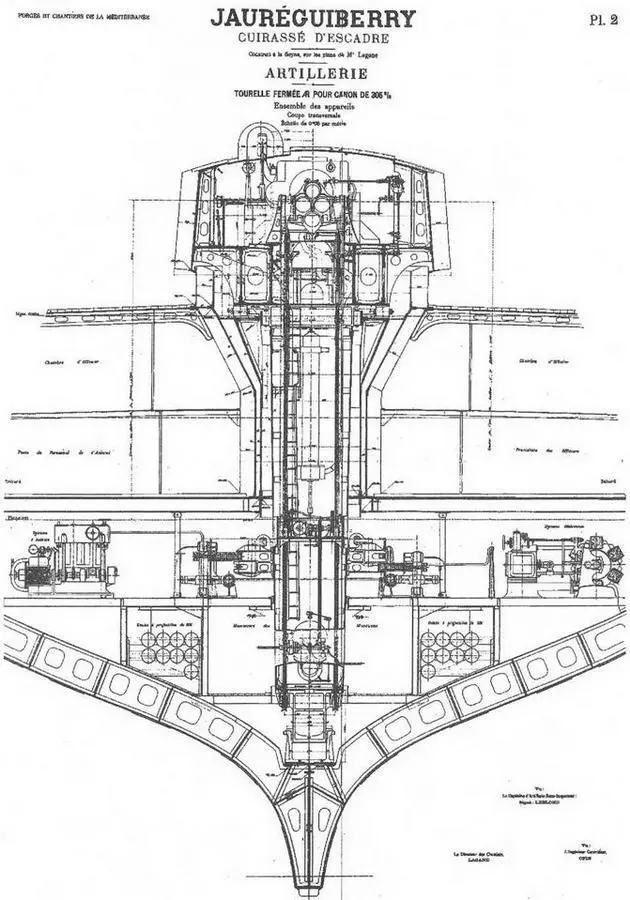

Броненосец "Жорегибери". 1893 г. (Поперечный разрез корпуса в районе 305-мм орудийной башни)

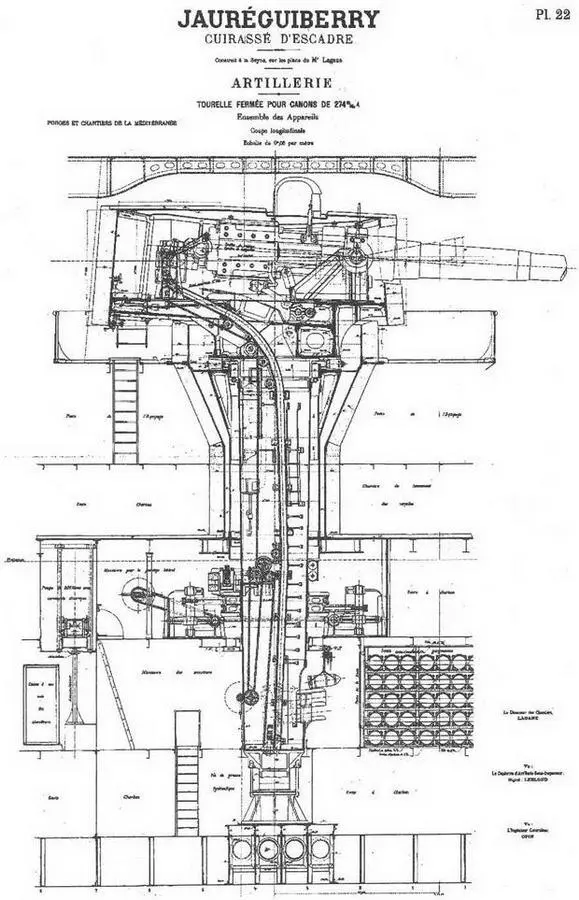

Броненосец "Жорегибери". 1893 г. (Продольный разрез корпуса в районе 274-мм орудийной башни)

Окончательное вооружение согласно фотографиям периода ходовых испытаний составило 14 одноствольных скорострельных 47-мм орудий Гочкиса с длиной ствола 50 калибров модели 1885 (4 на нижнем носовом мостике, 4 на верхнем кормовом мостике, 2 на нижнем грот- марсе, 2 на нижнем фор-марсе, 2 на нижнем носовом мостике (добавлены к 1898 году) и 12 37- мм скорострельных орудий Гочкиса (две пятиствольных на верхнем кормовом мостике, 2 пятиствольных на верхнем носовом мостике, 4 одноствольных на верхнем грот-марсе и 4 одноствольных на верхнем фор-марсе.

Минное вооружение. Корабль имел 6 450-мм торпедных аппаратов: 4 надводных в батарее на броневой палубе (2 побортно на шпангоуте 44 носовой с сектором наведения 74° от траверза на нос и 2 побортно на шпангоуте 2 носовой, сектор наведения 74° — по 37° по сторонам от траверза), 2 подводных на нижней палубе позади 27-см башен. Подводные торпедные аппараты не наводились, они были нацелены всегда по траверзу. Надводные торпедные аппараты сняли в 1906 году, но их крышки оставили.

По проекту "Жорегибери" имел сети заграждения, но вступил в строй без них. Опыт, накопленный за время его строительства, доказал преувеличенность торпедной угрозы для больших кораблей и именно в это время снимаются все состоявшие на вооружении сети. Французы сочли расточительным тратить значительный вес ради сомнительной пользы. Их короткий век во французском флоте закончился.

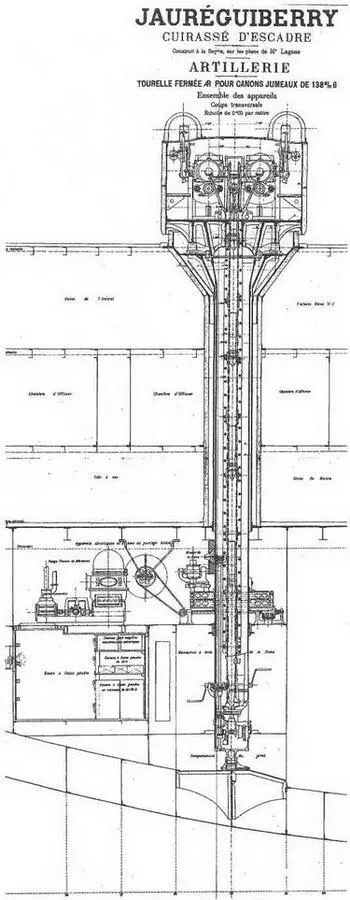

Броненосец ".Жорегибери ". 1893 г. (Продольный разрез корпуса и поперечное сечение 138,6-мм орудийной башни)

Прожекторы. На броненосце стояли 8 прожекторов Манжена диаметром 60 см. Изначально их предполагалось расположить: 2 на полуюте, 2 побортно на среднем мостике между передней и задней дымовыми трубами, 2 на крыльях верхнего носового мостика и 2 на марсах. В окончательном виде: по 1-му на крыше верхнего фор-марса и на крыше верхнего грот-марса, 4 побортно около 27-см башен, один выдвигался из люка в форштевне, один в ахтерштевне.

Главные механизмы. Две вертикальных паровых машины тройного расширения построили в Марселе в мастерских Манпанти F.C.M. Диаметр цилиндра высокого давления 1,1 м; среднего давления 1,630 м, низкого давления 2,465 м. Ход поршня 1,120 м. Проектная мощность машин 2x6600=13200 л.с., соответствующая скорости при естественной тяге 17 узлов.

Максимальная мощность при форсированной тяге 14411 л.с. достигнута 27 мая 1896 года, скорость хода при этом составила 17,67 узлов. Скорость вращения винта нормальная: 89 оборотов в минуту, максимальная 97.

24 паровых котла типа Ляграфель эд’Але с двойными корпусами также изготовлены в Марселе в мастерских F.C.M. Рабочее давление 15 кгс/см². Площадь нагревательной решётки одной пары котлов 8,4 м², общая нагревательная площадь 100,8 м².

Броненосец "Жорегибери". 1893 г. (Поперечный разрез корпуса в районе 138,6-мм орудийной башни и продольный разрез башни)

Запас угля нормальный 750 т, полный 1080 т. Дальность плавания с экономической скоростью хода I0 узлов 3920 миль.

Окраска. Многочисленные цветные почтовые открытки того времени, довольно точно передают цвета надводного борта, в которые окрашивались французские боевые корабли и могут послужить моделистам источником при выборе цвета. Подводная часть корпуса, как мы выяснили, имела зелёный цвет, но в то же время видимое на открытках красное днище не плод фантазии художников. В действительности это оставленная не закрашенной по ватерлинии полоса сурика шириной примерно метр, начинающаяся от верхнего края броневого пояса. Документального подтверждения этому пока не найдено, скажем больше, такая своеобразная отбивка ватерлинии присутствовала не на всех кораблях, например "Амираль Потью", восхищавший кронштадтцев своей ярко-зелёной ватерлинией, её не имел.
