Башни.После всесторонних опытов броню орудийных башен и их поданных труб на французских броненосцах было решено крепить непосредственно к двухслойной рубашке. При этом стыки брони между собой ничем не связываются, листы же рубашки связываются между собой и с бронёй большим числом винтов, головки которых после завинчивания срубаются. Такой способ бронирования имел большое преимущество перед прежними, как потому, что при нём меньше диаметр, а, следовательно, и вес брони, так, главным образом, потому, что при ударе, как показали опыты, винты в меньшей степени отлетают и поражают предметы, расположенные внутри прикрытия.

Поперечное сечение башни для 274,4-мм орудия бывшей на вооружении броненосцев французского флота

Поперечное сечение башни для 138,6-мм орудия бывшей на вооружении броненосцев французского флота

Большие башни “Карно” были защищены стальной бронёй толщиной 370 мм в подвижной части и 320 мм в неподвижной части, крыша имела толщину 70 мм. Неподвижной частью башни французы называют поданную трубу, идущую от броневой палубы до орудийной башни. 14-см башни располагали вертикальной бронёй в 100 мм с крышей 20 мм. Вопреки тому, что нарисовано на схематичном сечении, опубликованном здесь, поданные трубы этих башен вовсе не защищались какой- либо бронёй, что очевидно было серьёзным слабым местом, главным образом в отношении тех, что примыкали к 27-см боковым башням в центральной части броненосца. Наконец, боевая рубка и труба, соединяющая её с центральным постом, были бронированы 230-мм сталью на 2x10-мм обшивке. Вертикальная броня была поставлена Обществом “Форж эт Асьери” в Сэн-Шамон. Поставщик башенной горизонтальной брони - “Шатийон э Комёнтри”.

Вооружение. Главная артиллерия соответствовала той, которая была определена во время утверждения программы 1890 г., а именно, два 30-см (305 мм) орудия в диаметральной плоскости: погонное и ретирадное, и два 27-см (274,4 мм) орудия в боковых выступах в центре корабля. Все эти орудия находились в закрытых башнях и имели прекрасное расположение; траверзные - на той же высоте, что и на английских барбетных броненосцах, а погонное орудие находится над ватерлинией немногим выше 9 метров. Кстати, читателя не должны смущать несоответствие сантиметровых и миллиметровых значений калибров, до Первой Мировой войны официальным правилом было следующее: от 100 мм и ниже калибр измерялся в миллиметрах. Выше 100 мм реальный калибр округлялся до ближайшего значения, выраженного в сантиметрах. Министерская телеграмма в 1913 г. должна была распространить применение мм, и возможных долей мм для всех орудий. Тем не менее до этой даты, очень часто встречаем 100-мм калибр, выраженный в см. Что же касается Дирекции Артиллерии, то она предпочитала систематически использовать реальные значения, предвосхищая, таким образом, новое правило. Это не означает, что достаточно автоматически перевести в мм значения, выраженные в см; так, орудие калибром 14 см станет не 140 мм, но конечно же 138,6.

Орудия крупного калибра были модели 1887 на станке с люлькой с гидравлическом наведением. Как уже известно читателю, башенные установки были заказаны Обществу Батиньоль. В целом, башня типа “с опорной подачной трубой” проекта Батиньоль представляла собой следующее:

Общий вес башни поддерживался цилиндро-конической подачной трубой, сделанной из прочных стальных листов, усиленных угольниками, и имеющими в своём основании центральную опору, состоящую из мощного гидравлического пресса. Неподвижный цилиндр или “башмак пресса”, в свою очередь, опирался на усиленные связи набора корпуса корабля. В состоянии покоя вся вращающаяся система башни - поданная труба своей верхней частью опиралась на кольцевые погоны (по-французски короны трения), воспринимавшие горизонтальные усилия во время стрельбы, нижней - на башмак пресса. Один кольцевой погон крепился к подвижной части башни, другой - к неподвижному усиленному набору корпуса. При горизонтальном наведении под поршень подавалось давление, приподнимающее башню на высоту от 2 до 3 см, гидравлические приводы поворачивают башню на требуемый угол, после чего башня опускалась и следовал выстрел. Помимо приподнимания и вращения башни вертикальное наведение орудия также обеспечивалось циркулированием воды под давлением. Циркулирование и резервуары хранения обслуживались специальной вспомогательной паровой машиной, работающей на помпу с производительностью, достаточной для того, чтобы компенсировать потери в различных цилиндрах прессов во время их работы.

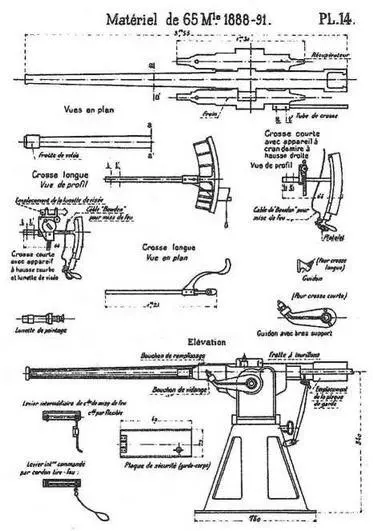

Наружный вид и детали устройства 65-мм артиллерийской установки бывшей на вооружении броненосцев французского флота

“Карно” стал вторым кораблём, орудия которого оснащались винтовым затвором системы Манц. Поскольку эта система уже была подробно описана в книге о “Жорегибери”, повторяться здесь нет нужды, скажем только, что 100-килограммовый затвор открывался и закрывался вручную одним человеком. Маховик, коническая передача и бесконечный винт с успехом заменили сложные и громоздкие гидравлические приспособления. Всё это позволяло увеличить скорострельность, если бы не одно но... Все прочие операции, за исключением досылания, основывались, по-прежнему, на применении гидравлики.

Хотя башни обоих главных калибров были сбалансированные, сами орудия, и 30-см-, м 27-см-, вследствие чрезмерного перевеса дульной части относительно оси цапф качающейся рамы не уравновешены, так что вертикальное наведение было затруднительно, в особенности при действии вручную, так как выполнялось чрезвычайно медленно. Кроме того, накат орудия к борту и подъём зарядника при ручном действии производятся также настолько медленно, что в сущности стрельба без гидравлики делается невозможной.

Досылание боезапаса в ствол происходило вручную на любых углах поворота башни, но при установке орудия под углом снижения в 4°.

Как видим, концепция башен “Карно” была прогрессивнее концепции башен “Шарль-Мартэль”, хотя и не настолько передовой.

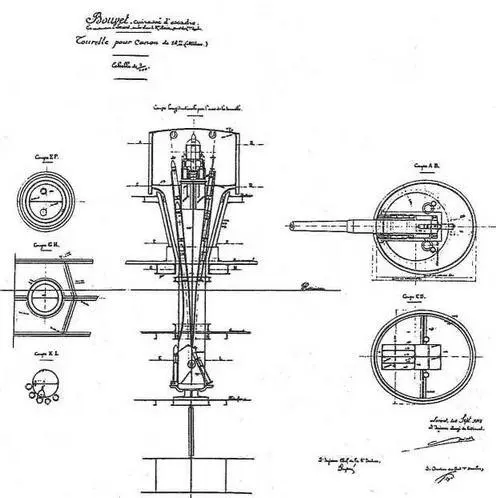

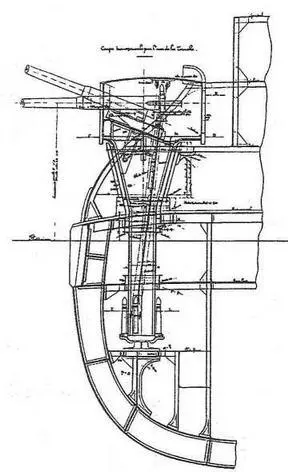

Небольшой комментарий к публикуемым здесь чертежам 30- и 14-см башен “Бувэ”. Поскольку мы не обнаружили чертежей башен “Карно”, то вынуждены обратиться к чертёжам башен “Бувэ”, так как “Бувэ” получил аналогичные башни, построенные тем же обществом.
