Николай Пахомов - Образцовые броненосцы Франции. Часть II. “Карно” (1891-1922)

Чтобы проверить, было ли это таким образом, что нам априори казалось маловероятным, мы приступили к следующим испытаниям:

1. Мы измерили величину, на которую перемещалась башня, согласно её диаметральной поперечной плоскости, давая кораблю крен приблизительно 2°, на одном борту, затем на другом; общее перемещение было равно 3,5 мм для носовой башни и 4,8 мм для кормовой башни. Найденные цифры превосходили первоначальный люфт между обеими коронами, указанный в чертежах (2 мм на диаметр). Всё-таки, если изгибание в этих размерах фундамента из листового проката, который охватывает поданную штыревую трубу, могло добавиться к люфту, собственно, между коронами, мы приступили ко второму опыту, чтобы определить точное положение, возвращающее к реальному люфту между коронами с одной стороны и изгибанием фундаментов с другой.

2. Непосредственно под нижней частью корон трения в подачной штыревой трубе обеих башен было просверлено отверстие малого диаметра, мы измерили, давая кораблю крен, то на один борт, то на другой, перемещение индекса, углублённого в это отверстие до его касания фундамента из листового проката; таким образом, измеряли относительное перемещение башни по сравнению с фундаментом из листового проката, каким бы ни было собственное перемещение последнего. Найденный люфт был равен 2 мм для кормовой башни и 1 мм для носовой башни. Эти последние цифры, кажется, ясно показывают, что выявленные ненормальные перемещения не должны быть приписанными чрезмерному люфту между обеими коронами трения.

Напротив, мы констатировали следующее:

1. Повреждения ячеек клетчатого слоя, расположенного под фундаментом башен, между броневой и противоосколочной палубой:

a) Носовая башня: в целом, подкрепления, установленные под башенными фундаментами предъявляют следы ненормальной усталости; несколько радиальных переборок деформированы и их главные угольники частично отстали от броневой палубы; большое число заклёпок крепления фундаментов являются расшатанными; довольно значительные просачивания по уровню этих заклёпок, к тому же, кажется, подтверждают, что это так;

b) Кормовая башня: аналогичные констатации были сделаны в отношении кормовой башни.

2. Повреждения опорного кольца носовой башни:

Это силовое кольцо было добавлено к верхней части фундамента из листового проката, чтобы ослаблять изгибающее напряжение, которому, во время стрельбы, подвергается этот фундамент, если бы он просто был прикреплён своей нижней стороной к броневой палубе.

Хотя это опорное кольцо было полностью недоступно, мы смогли, благодаря смотровому отверстию, существующему в поворотной платформе, выше подачной штыревой трубы, убедиться почти наверняка, что опорное кольцо вынуждено было полностью отсоединиться от неподвижной брони башни, так, что это кольцо в настоящее время больше не служит цели, для которой оно предназначалось во время его изготовления.

Кормовая башня не имеет опорного кольца для своего фундамента из листового проката; высота этого фундамента фактически ниже более чем на два метра высоты для носовой башни.

В заключение: ненормальные перемещения, констатированные в 305-мм башнях “Карно” не кажутся вызванными чрезмерным люфтом между обеими коронами трения, но должны быть вероятно приписанными ослаблению опоры фундамента из листового проката, которая окружает поданную штыревую трубу... ”.

Донесение продолжается описанием работ, которые надо было предпринять для исправления положения, несколько технический его характер рискует расстроить и даже утомить читателя, тем не менее, мы дадим из него существенные выдержки.

“Для восстановления носовой башни и без сомнения для кормовой абсолютно необходимо предварительно выгрузить подвижную часть башни, для того, чтобы смочь достигнуть фундамента из листового проката поданной штыревой грубы... Выгрузка такой башни представляет, сама по себе, значительную работу; фактически нужно:

а) выгрузить орудие;

б) демонтировать плиты подвижной брони;

в) поднять некоторую массу от всей системы, образованную конструкцией из листового проката для того, чтобы демонтировать поданную штыревую трубу собственно поворотной платформы; действительно, так как соединение поданной штыревой трубы и движущейся платформы недоступно, когда башня занимает своё обычное положение, - это место находится внутри неподвижной брони, - надо следовательно поднять всю систему таким образом, чтобы плоскость соединения располагалась бы выше верхнего края неподвижной брони;

г) выгрузить конструкцию верхней части, так же как и платформы;

д) выгрузить поданную штыревую трубу.

Для справки, общий вес такой башни равен приблизительно 300 т и краны, которыми мы располагаем, это: один на 150 т и один на 50 т, но только этот последний обладает достаточным ходом, чтобы позволить извлечь поданную штыревую трубу, длина которой 11,695 м...

Общий срок восстановления обеих 305-мм башен “Карно” сейчас не может быть определён очень точно, так как он остаётся подчинённым результату дополнительных осмотров после выгрузки башен; всё-таки, принимая в расчёт повреждения, констатированные в настоящее время, кажется, что следует предположить, что, начиная с того момента, когда работы будут действительно предприняты, будет необходим срок по крайней мере девять месяцев...

Во всяком случае мы не можем помышлять о том, чтобы предпринимать в настоящее время работы такой значимости с сокращённым персоналом, которым мы располагаем, мы также предлагаем поручить их выполнение индустрии...”.

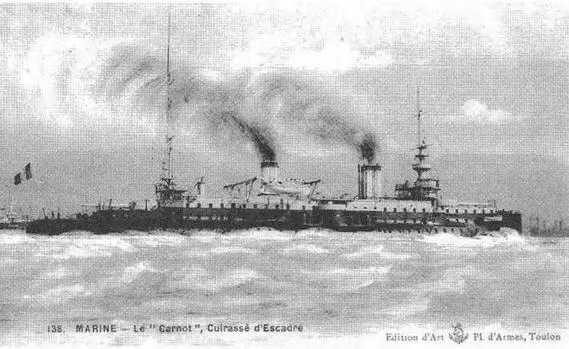

“Карно” на Тулонском рейде. 1907 г.

И записка завершалась такой тяжёлой фразой, преисполненной безрадостными намёками: “Наконец, хотя до настоящего времени не было констатировано ничего ненормального в функционировании обеих боковых 27-см башен, осмотр, проведённый бортом по нашему запросу, в клетчатом отсеке, расположенном под фундаментом этих башен, обнаружил некоторую усталость заклёпок в радиальных переборках подкрепления, мы собираемся приступить к подробному осмотру этих башен, осмотру, о котором мы дадим отчёт как можно скорее”.

Обсуждаемая записка была передана министру, дальнейшие события развивались довольно быстрыми темпами, так как уже 9 декабря было принято решение поручить ремонтные работы частному предприятию. 28- го числа того же месяца, договор по взаимному соглашению был передан фирме Поль Бурсье и Жолидон (Paul Boursier et Jolidon) в Тулоне, квартал Родэйак. Доведённый до сведения фирмы 3 января 1908 года, он предусматривал демонтаж башен, как предусматривал инженер Даво, так же как усиление фундаментов, в соответствии с чертежами и техническим заданием, составленными им. А именно, ремонт будет состоять в замене всей деформированной листовой обшивки и всех расшатанных заклёпок. Сборка и регулировка башен также входили в обязанности подрядчика; он может распоряжаться, когда в этом наступит необходимость, подъемными устройствами и средствами остропливания Флота, так же как персоналом, необходимым для работ.
