Александр Карпенко - Ракетные танки

Двигатель:

- тип дизель УТД-20

- максимальная мощность, л.с 300

- система охлаждения эжекционная закрытого типа

Тип трансмиссии гидромеханическая

Удельная мощность, л.с./т 23

Запас топлива, л .... 622 (забранированный)

Ходовая часть:

- тип гусеницы мелкозвенчатая сайлент-блочная

- тип подвески гидропневматическая

Максимальная скорость, км/ч:

- на грунте 75

- на плаву 8-10

Запас хода, км 600

Запас плавучести, % 10

Бронирование, мм (наклон, град.):

- лоб корпуса (верхний лист) 45 (78)

- лоб корпуса (нижний лист) 60 (55)

- борт корпуса 45

Защита от ОМП ПАЗ

Экипаж, чел 2

Вооружение:

Тип ЙУ орудие - пусковая установка

Прицел телескопический

Стабилизатор вооружения "Циклон"

Боезапас, ракет 20 ТУРС, из них 15 в автомате заряжания Тип пулемета ... 7,62-мм СГМТ, спаренный

Боекомплект, патронов 2000

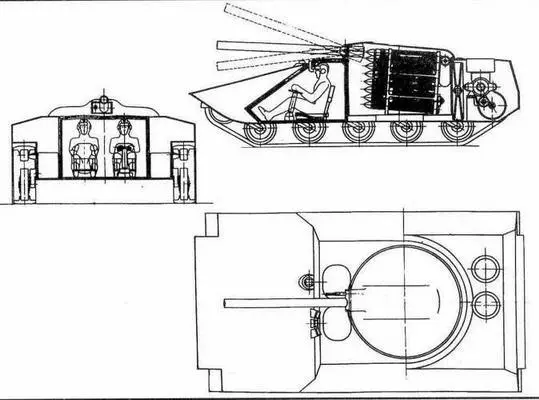

Проект ракетного танка был разработан ВНИИ-100 в 1961 г. на оригинальном шасси. Машина имеет герметичный корпус из катаной брони алюминиевого сплава. Двигатель и трансмиссия размещены в кормовой части корпуса. Орудие - пусковая установка имеет автомат заряжания транспортерного типа с боеукладкой на 15 выстрелов, еще пять выстрелов подается вручную. Стрельба из него велась танковыми управляемыми снарядами (ТУPC). До изготовления ракетного танка дело не дошло.

Состояние проект 1961 года

Разработчик ВНИИ-100

Производство не выпускался

Боевая масса, т 10

Длина, мм

- с пушкой вперед 5400

- корпуса 5400

Ширина, мм 3000

Высота по крышу башни, мм 1730

Клиренс, мм 400

Максимальная скорость, км/ч:

- на грунте 75

- на плаву 8-10

Запас плавучести, % 10

Бронирование противопульное

Защита от ОМП ПАЗ

Экипаж, чел 2

Радиостанция Р-123

Ракетное вооружение:

Тип ПУ орудие - пусковая установка

Прицел телескопический

Стабилизатор вооружения ... типа "Циклон"

Боезапас, ракет 20 ТУРС, из них 15 в

автомате заряжания Дополнительное вооружение:

Тип пулемета ... 7,62-мм СГМТ, спаренный

Боекомплект, патронов 2000

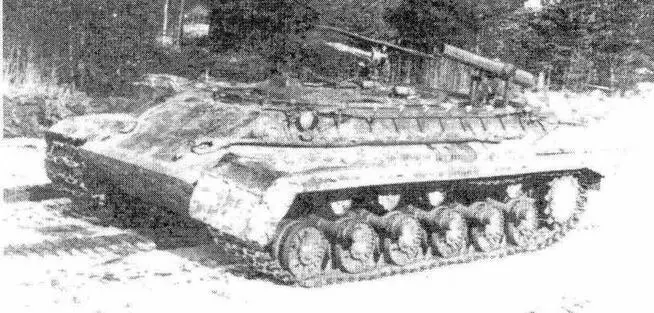

Ракетный танк "объект 282" был спроектирован в ОКБТ Ленинградского Кировского завода (ЛКЗ) на базе узлов и агрегатов тяжелого танка Т-10М. На машине устанавливалось управляемое и неуправляемое ракетное вооружение. Созданный в 1961 г. опытный образец танка прошел заводские, ходовые и полигонные испытания. "Объект 282" на вооружение не принимался.

Основные характеристики управляемого снаряда

Состояние ...работы проводились в 1957-58 гг.

Тип противотанковый, управляемый

Танк-носитель "объект 282"

Дальность стрельбы, м. до 3000

Тип боевой части кумулятивная

Макс, диаметр корпуса, мм 152

Двигатель РДТТ

Состояние создан в 1961 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытный образец

Боевая масса, т 51,47

Длина корпуса, мм 7250

Ширина, мм 3380

Высота по крышу башни, мм 2100

Клиренс, мм 460

Ср. уд. давление на грунт, кг/см 20,75

Двигатель:

- тип дизель В12-6

- максимальная мощность, л.с 750

Удельная мощность, л.с./т 14,6

Максимальная скорость, км/ч 53

Запас хода, км 300

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,5

Бронирование (лоб корпуса), мм 120

Экипаж, чел 3

Вооружение:

Ракетное .... управляемое и неуправляемое

Прицел-прибор наведения

Радиостанция Р-113

В начале 1960-х гг. ОКБ-16 совместно с ЦКБ-589 начало работы по теме 32, "Глаз", которой задавалось создание противотанковой ракеты с тепловой ГСН. Первоначально в проект закладывалась максимальная дальность стрельбы 1000- 1500 м. Заданием определено, что для попадания в цель требовались 1-2 ракеты.

Разработчик ОКБ-16, ЦКБ-589

Тип комплекса противотанковый

Танк-носитель ....танк с комбинированным вооружением

Состояние..... работы проводились в 1960-х тт.

Дальность стрельбы, м: -максимальная 1000-1500

Тип боевой части кумулятивная

Система управления ..с тепловой ГСН,

оптическая система слежения за целью

Тип ГСН ТГС-2

Органы управления .... аэродинамические рули Максимальная скорость полета, м/с ..... 250

Скорострельность, выстр./мин 1-2

Длина собранной ракеты, мм 1498

Размах крыльев, мм 756

Макс, диаметр корпуса, мм 164

Стартовый вес, кг 43,5-43,8

Двигатель РДТТ

Размеры ракеты в транспортном положении, мм 1498x280x280

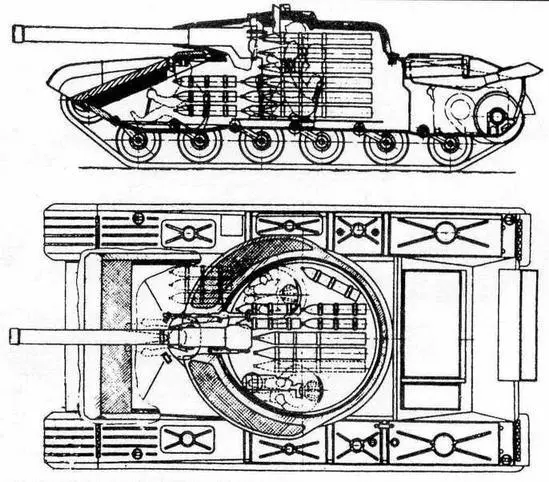

Ракетный танк разработан на базе среднего танка "объект 432" (прототип танка Т-64) с установкой на него ракетного управляемого и неуправляемого вооружения. В ВНИИ-100 в 1962 г. были выполнены проектные проработки.

Состояние проект 1962 года

Разработчик ВНИИ-100

Боевая масса, т 32

Длина, мм:

- с пушкой вперед 6700

- корпуса 5880

Высота по крышу башни, мм 1830

Клиренс, мм 475

Ср. уд. давление на грунт, кг/см 0,76

Тип двигателя дизель 5ДТФ

Максимальная мощность, л.с. 1700

Удельная мощность, л.с./т 21,9

Максимальная скорость, км/ч 65-70

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм: - лоб корпуса 420 (эквивалент)

Средства постановки дымзавес ТДА

Экипаж, чел 3

Вооружение:

Ракетное 152-мм выдвижная ПУ - боекомплект 12 ПТУР и 28 НАРС

Тип пулеметов 7,62-мм ПКТ - боекомплект, патронов 2000

Прицел прибор наведения

Радиостанция Р-123М

Разработка комплекса "Тайфун" с ракетой 301-П велась в ОКБ-16, она была задана Постановлением Совета министров СССР от 17 февраля 1961 г.

Для комплекса "Тайфун" под руководством Ж.Я.Котина в КБ Ленинградского Кировского завода (ЛКЗ) создавался ракетный танк "объект 287" с многослойным бронированием общей толщиной в 250 мм. Он был создан в 1961 г. на базе шасси среднего танка Т-64. Экипаж машины размещался изолировано от боевого отделения. Между боевым отделением и отделением управления была установлена герметичная перегородка. Корпус танка "объект 287" был сварной с комбинированной броневой защитой лобовой части и с противорадиационным подбоем. Машина была без башни с установленной на крыше корпуса вращающейся платформой с основным вооружением - полуавтоматической пусковой установкой для ракет. Стрельба ракетами велась с места и схода, система управления ракетами - радиокомандная. Для ведения стрельбы ракетами на ходу при скорости до 20-30 км/ч ПУ имела стабилизацию в вертикальной плоскости. Управление всем вооружением осуществлялось дистанционно. Заданием на комплекс "Тайфун" было определено, что для попадания в цель требовались 1-2 ракеты. В состав дополнительного вооружения танка входили две 73-мм пушки 2А25 "Молния" (с боекомплектом 16 выстрелов на ствол) и спаренные с ними пулеметы.
