Александр Карпенко - Ракетные танки

Корпус танка сварной, башня литая, в ней установлены пушка и спаренный с ней пулемет. На танке установлен механизм выброса стреляных гильз. Были изготовлены опытные образцы "объект 167" со 100-мм пушкой Д-54; "объект 167Мл" с ПТУР "Малютка" и с газотурбинным двигателем - "объект 167Т". Впоследствии шасси танка послужило основой для серийного основного танка Т-72.

В начале 60-х гг. специалисты ВНИИ-100 предложили создать на базе среднего танка "объект 167" его ракетный вариант с комплексом "Тайфун". Были выполнены проработки такого варианта. Проект дальнейшего развития не получил.

Состояние проект 60х годов

Разработчик ВНИИ-100

Боевая масса, т 36,7

Длина, мм:

- с пушкой вперед 9335

- корпуса 6068

Ширина, мм 3300

Высота по крышу башни, мм 2395

Клиренс, мм 470

Ср. уд. давление на грунт, кг/см 20,81

Тип двигателя дизель В-26

Максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,07

Максимальная скорость, км/ч 64

Запас хода, км 550

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм (угол наколота, град.):

- лоб корпуса верхняя деталь 100 (60)

- лоб корпуса нижняя деталь 100 (55)

- борт корпуса 80

Средства постановки дымзавес ТДА

Экипаж, чел 4

Вооружение:

Ракетное комплекс "Тайфун" - боекомплект, ракет 10

Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300

Радиостанция Р-113

Ракетный танк "объект 772" создавался в КБЧТЗ (главный конструктор П.П.Исаков) на базе узлов и агрегатов танка Т-64 по традиционной компоновочной схеме. Для ракеты были разработаны открытая и закрытая пусковые установки. Основной была выбрана закрытая ПУ. Пусковая установка ПТУР 301 -П ракетного комплекса "Тайфун" размещалась во вращающейся башне, состоящей из корпуса и бронирования ПУ. Вес боевого отделения (БО) ракетного танка был больше веса штатного БО на 800-900 кг, вес бронирования ПУ возрос на 450-500 кг, вес корпуса башни на 350-400 кг. В боевом отделении находилось 14 ракет, по три в вертикальном ряду, по специальному транспортеру подававшихся в ПУ. Одна ракета размещалась в бронированном пусковом устройстве. Непосредственно перед выстрелом ракета вместе подвижными элементами ПУ выдвигалась вперед, затем производился запуск ракеты. При хранении в боевом отделении крылья ракеты складывались. В башне тандемно размещались рабочие места двух членов экипажа. В проекте предусматривалась возможность ведения огня из пушки и пулемета командиром машины. Корпус танка сварной из катаных броневых листов, лобовая часть из комбинированной трехслойной брони.

Работы по ракетному танку "объект 772" не вышли из проектной стадии.

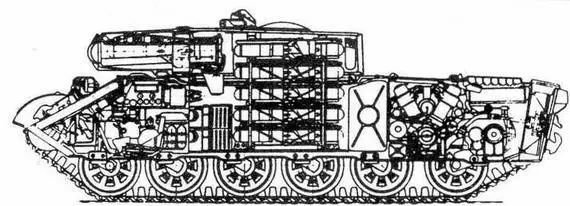

Проект ракетного танка 'объект 772" е комплексом 'Тайфун'

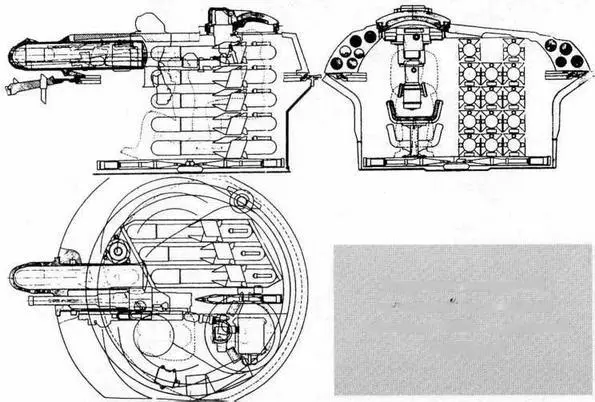

Вариант закрытой пусковом установки "объекта 772" с ракетой "Тайфун"

Состояние эскизный проект 1962 года

Разработчик КБ ЧТЗ

Боевая масса, т 35

Длина корпуса , мм 6117

Ширина, мм 3415

Высота по крышу башни, мм ок.1750

Клиренс, мм переменный

Ср. уд. давление на грунт, кг/см 20,45

Двигатель:

- тип дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 65

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 200

- лоб башни 400

Средства постановки дымзавес ТДА

Экипаж, чел 4

Ракетное вооружение:

Тип комплекс "Тайфун"

Боекомплект, ракет 15

Дополнительное вооружение:

Тип орудия 73-мм полуавтомат, пушка - боекомплект, выстрелов 40

Пулемет спаренный 7,62-мм ПКТ Прицел прибор наведения

Радиостанция Р-123

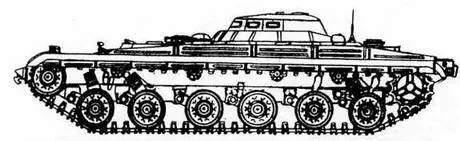

Опытный ракетный танк "объект 288" был спроектирован в ОКБТ ЛКЗ на базе ракетного танка "объект 287" с установкой газотурбинного двигателя, его предполагалось использовать как ракетный танк. В 1963 г. на ЛКЗ был изготовлен опытный образец танка - стенд "объекта 288". Газотурбинный двигатель для танка спроектировали на базе вертолетной силовой установки, созданной ленинградским НПО им. В.Я.Климова. Комплекс вооружения на танк "объект 288" не устанавливался. Машина фактически использовалась для испытаний газотурбинной танковой установки.

Состояние создан в 1963 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытный образец

Боевая масса, т 36,5

Длина корпуса, мм 6225

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см 20,83

Двигатель:

- тип две газовых турбины ГТД-350

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 450-500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование (лоб корпуса), мм 330

Экипаж, чел 2

Разработка комплекса "Астра" была задана Постановлением СМ СССР от 30 марта 1963 г. на конкурсной основе параллельно с ракетным комплексом "Рубин". По результатам рассмотрения проектов обоих комплексов для дальнейшей разработки был рекомендован комплекс "Рубин". Работы по "Астре" были свернуты.

Состояние проект 1963-1964 годов

Разработчик ОКБ-16

Танк-носитель .... на базе шасси танка Т-64 Дальность стрельбы, м:

- днем 3000(4000)

- ночью 1500-2000

Система управления ... полуавтоматическая

по радиолинии

Средняя скорость полета, м/с 500

Макс, диаметр корпуса, мм 152

Бронепробиваемость, мм 250

Разработка комплекса "Лотос" началась в ЦКБ-14 в рамках темы 31 по Постановлению СМ СССР от 4 июля 1959 г. В первом варианте ракета имела упругие аэродинамические стабилизаторы, которые в транспортном положении скручивались вокруг корпуса ракеты. При выстреле они разворачивались до размаха в 1 м. На втором варианте ракеты применили складывающиеся стабилизаторы.

Первоначально ракетный комплекс предполагалось установить на тяжелом танке Челябинского тракторного завода, работы по которому были прекращены в 1961 г. В дальнейшем в качестве танка-носителя прорабатывался вариант на базе танка Т-64 ("объект 432").
