Александр Карпенко - Ракетные танки

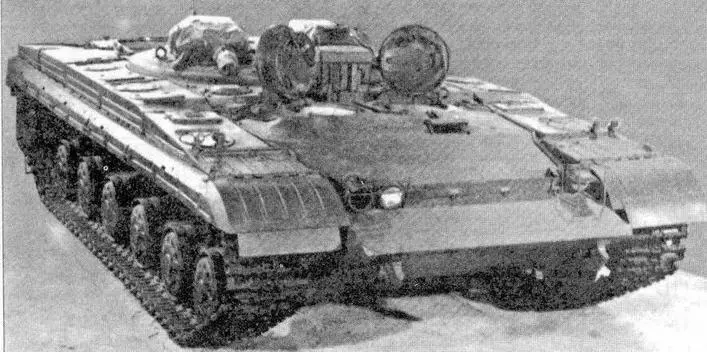

Опытный ракетный танк объект 287" на испытаниях

Пушка и пулемет на "объекте 287"

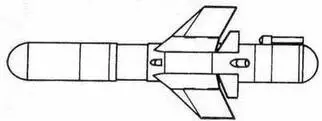

Управляемая ракета 301-П

Разработчик ОКБ-16 (КБ Точмаш)

Главный констр А. Э.Нудельман

Тип комплекса противотанковый

Состояние испытания проводились

в 1962-1964 годах

Тип ракеты 301-ЩЗМ15)

Танк-носитель объекты "287", "772", 167", варианты танков Т-55, Т-62

Дальность стрельбы, м:

- минимальная 300 (400)

- максимальная днем 3000(4000)

- максимальная ночью 1500

Тип боевой части .. кумулятивно-осколочная

Вес боевой части, кг 6,8-7,0(10)

Вес ВВ, кг 3,9

Система управления ручная с передачей команд по радиолинии, автопилот

Система слежения за целью оптическая

Начальная скорость полета, м/с 150

Среди, скорость полета, м/с 210

Макс, скорость полета, м/с 250

Время полета на максим, дальность, е 17

Скорострельность, выстр./мин 2-5

Длина собранной ракеты, мм 1300-1320

Размах стабилизаторов, мм 480-540

Макс, диаметр корпуса, мм 140

Стартовый вес, кг 34-40,5

Двигатель РДТТ

Бронепробиваемость, мм:

- под углом 90 град 500-600

- под углом 60 град 250

Вероятность попадания в цель..... 0,74

Габариты в транспортном положении, мм 1320x230x230

Для заряжания 73-мм артиллерийских установок "Молния" с активно-реактивными выстрелами использовался автомат заряжания револьверного типа с восемью выстрелами на пушку.

В 1961 г. КБ ЛКЗ выполнило эскизный проект танка, в 1962 г. издан технический проект и построены опытные образцы. Испытания комплекса проводились с двух танков "объект 287" на Гороховецком полигоне в 1964 г. Из произведенных 45 пусков только 16 были успешными. В конце 1964-го испытания приостановили, а комплекс отправили на завод на доработку. Несколько позже работы по системе "Тайфун" были полностью прекращены. Танк "объект 287" не принят на вооружение из-за низкой надежности и недоведенности комплекса вооружения.

Один из вариантов ракетного танка "объект 287" прорабатывался с 73-мм пушкой "Копье" и ПТУР "Фаланга".

В качестве носителя ракет 301-П комплекса "Тайфун" рассматривались серийные танки Т-55, Т-62 и опытные танки "объект 167" и "объект 772".

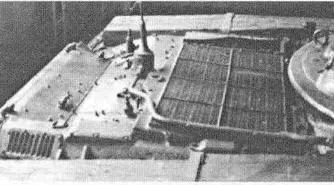

силовое отделение танка "объект 287"

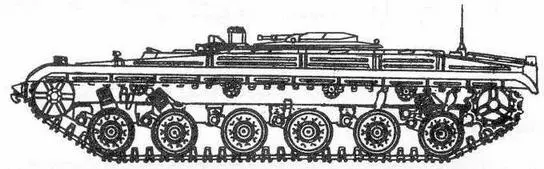

Опытный ракетный танк "объект 287"

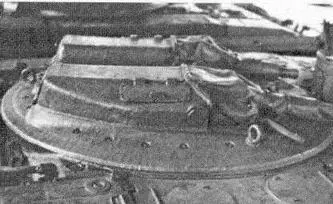

Прибор наведения ракет на "объекте 287" (НИИ БТ, Кубинка)

Состояние создан в 1962 году

Разработчик ОКБТ ЛКЗ

Изготовитель ЛКЗ

Производство опытные образцы

Шасси средний танк Т-64

Боевая масса, т 36,5

Длина корпуса, мм 6124

Ширина, мм 3415

Высота по крышу башни, мм 1750

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см 20,8

Двигатель:

-тип дизель 5ДТФ

- максимальная мощность, л.с 700

Удельная мощность, л.с./т 19,2

Максимальная скорость, км/ч 66

Запас хода, км 500

Преодолеваемые препятствия:

- подъем, град 30

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 330

- корпус 250

Средства постановки дымзавес ТДА

Экипаж, чел 2

Радиостанция Р-113

Ракетное вооружение:

Тип ПУ .... стабилизированнная в верт. плос-ти

Тип ракеты ПТУР'Тайфун"

Тип заряжания полуавтоматическое

Боекомплект, ракет 15

Прицел "Клин"

Дополнительное вооружение:

Тип орудия две 73-мм полуавтомат. 2А25 - боекомплект, выстрелов 32

Тип пулеметов два 7,62-мм ПКТ - боекомплект, патронов 3000

Вариант модернизации танка Т-62 с установкой на него комплекса управляемого вооружения "Тайфун" был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. Работы по машине были прекращены на стадии проектной проработки.

Состояние проект 1961-1963 годов

Разработчик ВНИИ-100

Боевая масса, т 37,0

Вооружение:

Ракетное комплекс "Тайфун"

- боекомплект, ракет 10

Тип орудия 73-мм полуавтомат. "Гром"

- боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ

- боекомплект, патронов 300

Прицел прибор наведения

Радиостанция Р-123

Вариант модернизации танка Т-55 с установкой на него комплекса управляемого ракетного вооружения "Тайфун" вместо пушки Д-10Т2С был разработан в ВНИИ-100 под руководством В.С.Старовойтова и Л.Е.Сычева. В танке было предложено использовать новую пусковую установку закрытого типа. Такая же ПУ прорабатывалась для танков Т-55, объектов "167" и "772". Работы дальнейшего развития не получили.

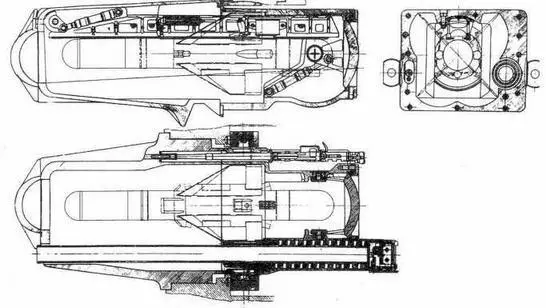

Закрытая пусковая установка комплекса 'Тайфун''

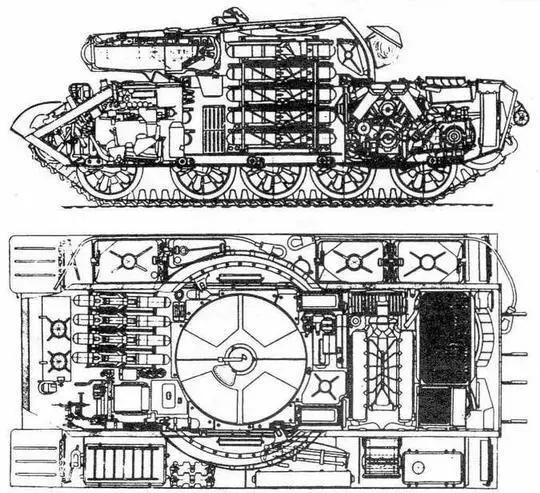

Проект ракетного танка на базе Т-55 с комплексом 'Тайфун''

Состояние проект 1961-1963 годов

Разработчик ВНИИ-100

Производство не изготавливался

Боевая масса, т 36

Длина, мм:

- корпуса 6040

Ширина, мм 3270

Высота по крышу башни, мм 2218

Клиренс, мм 500

Ср. уд. давление на грунт, кг/см 20,81

Двигатель:

- тип дизель В-55

- максимальная мощность, л.с 580

Запас топлива, л 680+285

Удельная мощность, л.с./т 16,0

Максимальная скорость, км/ч 48

Запас хода, км 4501

Преодолеваемые препятствия:

- крен, град 32

- брод, м 1,4

Бронирование, мм:

- лоб корпуса 100

- лоб башни 160

Средства постановки дымзавес ТДА

Экипаж, чел 4

Вооружение:

Ракетное комплекс "Тайфун": - боекомплект, ракет 10

Тип орудия одна 73-мм полуавтоматическая пушка "Гром" - боекомплект, выстрелов 40

Тип пулеметов один 12,7-мм НСВ - боекомплект, патронов 300

Прицел прибор наведения

Радиостанция Р-113

Танк "объект 167" проектировался в ОКБ-520 завода №183 (главный конструктор Л.Н.Карцев) в рамках создания перспективного танка второго послевоенного поколения. Танк был создан на базе агрегатов танка Т-62, но с новой ходовой частью, элементы которой впервые были применены на опытном танке "объект 140".
