Экипаж самолета, состоящий из трех человек (первый летчик, второй летчик и штурман- оператор), размещался в герметичной кабине, разделенной негерметичной поперечной перегородкой на два отсека. В переднем отсеке были установлены рядом два сидения летчиков. За перегородкой, в заднем отсеке у левого борта было установлено сидение штурмана- оператора.

Особенностью компоновки кабины являлось отсутствие обычного фонаря. Специфическая конфигурация носовой части центроплана, в которой располагалась кабина экипажа, позволяла обеспечить обзор вперед и вбок на крейсерских режимах. Для улучшения обзора вперед-вниз применялись специальные створки, открывающие дополнительный обзор на режимах взлета и посадки.

Каждый летчик имел отдельный пост управления самолетом, состоящий из ручки и педалей. Один комплект РУД'ов, которым пользуются оба летчика, был размещен на среднем пульте между сидениями.

Сидения летчиков устанавливались аналогично машинам Т-4 и Т-4М. Экипаж, также работал в скафандрах.

Элементы индикации, сигнализации и управления самолетными системами в отсеке летчиков размещались на приборной доске и трех пультах: левом, среднем и правом.

Элементы индикации и управления системами в отсеке штурмана-оператора размещались на приборной доске, правом и левом пультах и на правом борту.

Самолетные системы обеспечивали полет самолета на заданном режиме, нормальное функционирование силовой установки, вооружения и оборудования самолета на земле и в воздухе на всех эксплуатационных режимах.

Система автоматического управления самолетом обеспечивала заданные характеристики устойчивости и управляемости, а также необходимые ограничения, предотвращающие непреднамеренный вывод самолета на опасные режимы и состояла из двух частей: системы дистанционного управления и системы траекторного управления. Электрогидравлическая система дистанционного управления служила для передачи управляющих перемещений ручки и педалей,установленных в кабине летчиков, на золотниковые устройства гидроусилителей.

В системе управления самолетом, так же как и на самолете Т-4, были применены четырехканальные рулевые агрегаты и многоцилиндровые рулевые приводы. Питание каждого золотникового устройства осуществлялось от трех независимых гидравлических систем (двух бустерных и одной общей), что обеспечивало надежную работу силовых приводов, заданные скорости перекладки органов управления и необходимые углы их отклонения при выходе из строя любой из трех систем.

Общая гидравлическая система, обслуживающая взлетно-посадочные устройства и силовую установку, так же как и бустерные системы, состояла из трех независимых подсистем.

Система электроснабжения самолета Т-4МС переменным током стабилизированной частоты была идентична системе самолета Т-4. Мощность генераторов обеспечивала полное питание всех потребителей при выходе из строя одного двигателя или одного генератора.

Для экипажа, оборудования и агрегатов управления самолетных систем на протяжении всего полета поддерживались необходимые для нормального функционирования температура, давление и влажность среды, которые обеспечивались системой кондиционирования и охлаждения. Охлаждение герметичных отсеков оборудования, приборных отсеков ракет и контейнеров с разведывательной аппаратурой производилось воздушной системой замкнутого цикла, непрерывно вентилирующей воздух и охлаждающей его в водных испарительных радиаторах. Кондиционирование воздуха в кабине экипажа осуществлялось системой, использующей воздух, отбираемый от компрессоров двигателей и охлаждаемый в воздушных радиаторах и турбохолодильниках.

Самолет был оборудован системой кислородного питания и вентиляции скафандров экипажа, обеспечивающей нормальное функционирование экипажа как в герметизированной, так и в разгерметизированной кабине.

Аварийное спасение экипажа производилось катапультными креслами типа К-36, снабженными пороховыми ускорителями и обеспечивающими безопасное покидание самолета на всех высотах и скоростях полета, включая режимы взлета и посадки.

Ликвидация пожара в отсеках двигателей осуществлялось автоматической системой пожаротушения.

Таблица 4.

Радиоэлектронное оборудование самолета Т-4МС состояло из следующих основных взаимосвязанных систем:

- навигационного комплекса;

- пилотажного комплекса;

- обзорно-прицельного комплекса;

- системы разведки;

- системы управления ракетами;

- системы радиосвязного оборудования;

- системы обороны самолета;

- вычислительного комплекса.

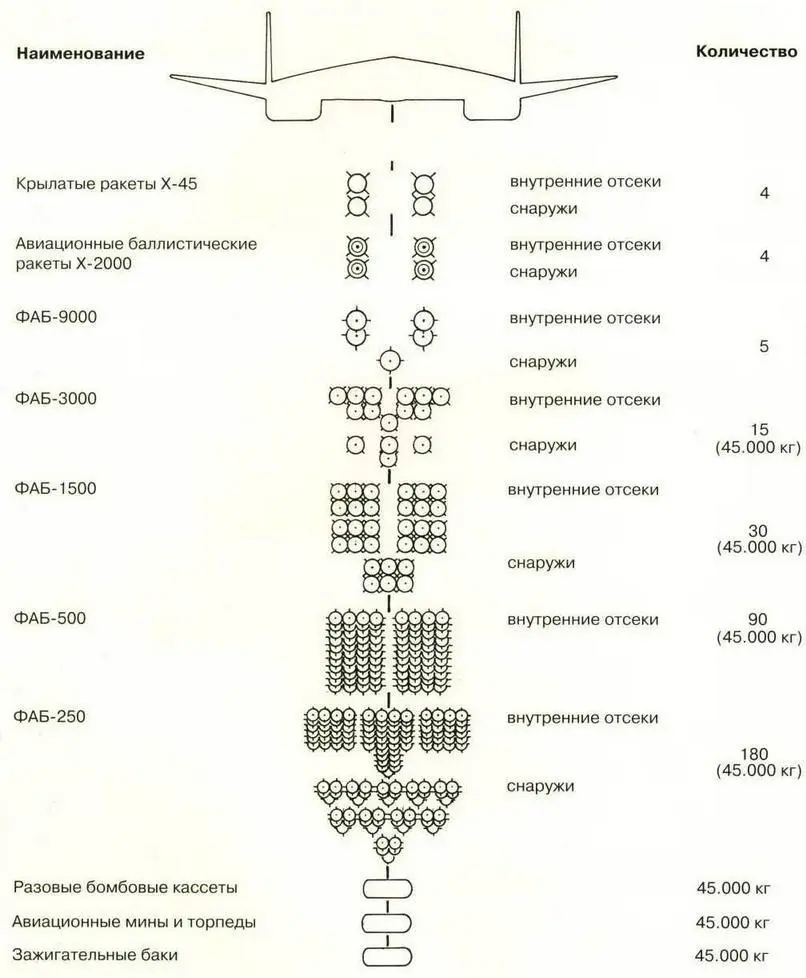

Схема размещения вооружения на самолете Т-4МС. ( Николай Гордюков)

* Максимальая боевая нагрузка самолета 45.000 кг

Оборудование самолета размещалось в носовом негерметичном отсеке, герметичном предкабинном отсеке, герметичной кабине экипажа, герметичном закабинном отсеке и герметичном хвостовом отсеке. Унифицированные блоки спецоборудования устанавливались, как и на самолете Т-4, на типовых амортизированных стеллажах- этажерках. Основная масса радиоэлектронного оборудования отработана на самолете Т-4 и переходила на самолет Т-4МС без изменений.
