Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

Для размещения различных видов вооружения (ракеты - Х-45, Х-2000, ТУС-2 и др., обычные и специальные авиабомбы, минно-торпедное вооружение, разовые бомбовые кассеты и зажигательные баки, контейнеры с аппаратурой разведки и коллективной обороны, расходуемые средства индивидуальной обороны) на самолете имелось два внутренних отсека вооружения, снабженных теплоизоляцией и системой кондиционирования. Обеспечивалась транспортировка и сброс подвесок на любых скоростях и высотах полета самолета.

Размеры отсеков вооружения позволяли осуществлять внутреннюю подвеску нормальной боевой нагрузки во всех вариантах вооружения (до 9 тонн) и до 36 тонн авиационных бомб. Для подвески боевой нагрузки в перегрузочном варианте (до 45 т) на самолете имелись дополнительные точки наружной подвески.

При подвеске вооружения сверх нормального боевого запаса (9 т) для сохранения максимальной взлетной массы (170 т) должна была производится недозаправка топливных баков.

Подвеска и пуск ракетного вооружения осуществлялись с помощью пусковых устройств. Бомбовое и минно-торпедное вооружение подвешивалось на специальных многозамковых балочных держателях.

В начале 1973 г. в ОКБ рассматривался вопрос об использовании самолета Т-4 в качестве авиационно-космического разгонного комплекса, предназначенного для перехвата спутников, а также для выведения на околоземную орбиту космических аппаратов.

Комплекс должен был состоять из системы контроля, управления ракетной системы и системы наведения.

Расцепку ракетной системы и самолета предполагалось осуществлять на скоростях М=2,4-3.

С этой целью в ОКБ были разработаны две компоновочные схемы системы "самолет-разгонщик - космический аппарат":

- по первой аэродинамическая и конструктивно-компоновочная схемы разгонщика оставались без изменения, и космический аппарат устанавливался на пилоне под фюзеляжем;

- по второй аэродинамическая и конструктивно-компоновочные схемы самолета дорабатывались, и космический аппарат устанавливался на ложементах на верхнюю поверхность фюзеляжа, а с целью обеспечения его старта с верхней поверхности фюзеляжа была применена двухкилевая схема вертикального оперения с расположением консолей вертикального оперения на фюзеляже с углом развала их во внешнюю сторону, равным 30°.

Экспериментальные исследования были проведены для второй компоновочной схемы и они предусматривали:

- испытания модели исходного варианта самолета Т-4 для получения контрольных аэродинамических продувок;

- испытания модели самолета-носителя без ракетной ступени с измененным вертикальным оперением для изучения возможных изменений аэродинамических характеристик самолета, в частности характеристик путевой и статической устойчивости самолета-носителя;

- испытания модели самолета-носителя с пристыкованной моделью отделяемого аппарата для определения изменений аэродинамических характеристик, связанных с установкой отделяемого аппарата на самолет-носитель.

Испытания модели самолета в исходном варианте и в варианте самолета-носителя, как с отделяемым аппаратом, так и без него проводились и по углам атаки, и по углам скольжения. Были также проведены аэродинамические испытания изолированной модели отделяемого аппарата. Это дало возможность определить некоторые характеристики интерференции между носителем и отделяемым аппаратом. Во время испытаний проводилось наблюдение и фотографирование картины обтекания. Для получения качественной картины обтекания поверхности модели были проведены испытания по визуализации потока методом свежемаслянного покрытия с последующим фотографированием. Испытания модели самолета Т-4 с отделяемым аппаратом проводились в 1977-78 г.г. в Институте теоретической и прикладной механики Сибирского отделения АН СССР в г. Новосибирск.

Тема развития не получила, хотя в США подобные исследования дошли до стадии летных испытаний (самолет-разгонщик SR-71 и вторая ступень D-21 (обе машины фирмы "Lockheed")) впоследствии эти исследования были использованы при создании космического челнока "Space Shuttle".

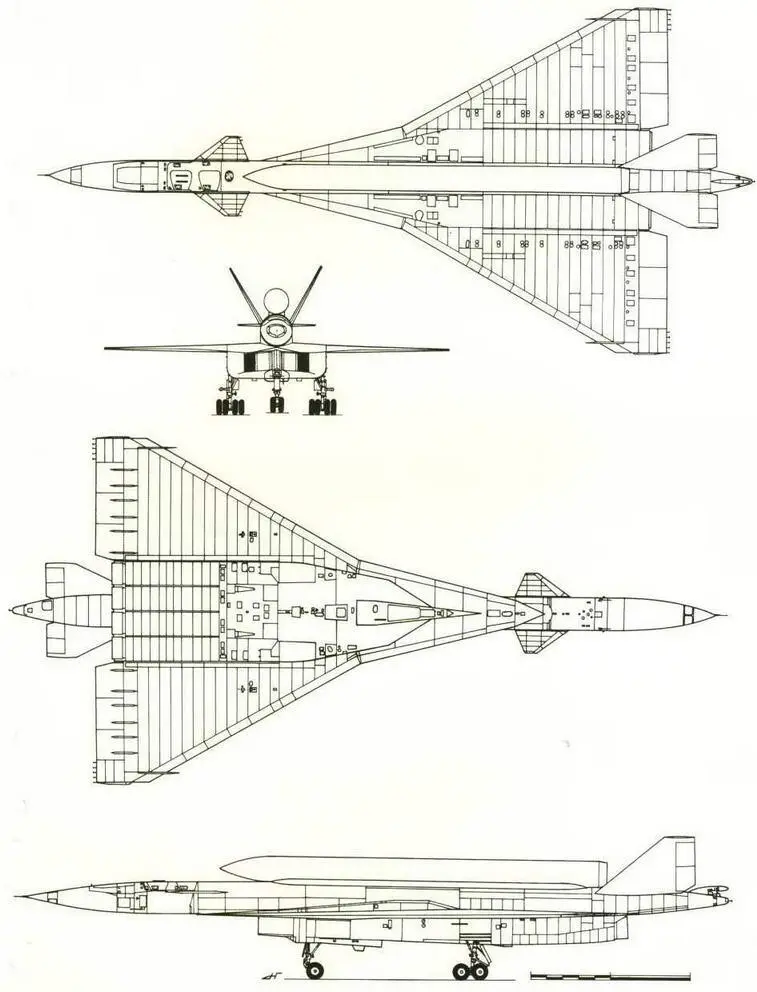

Проект самолета-разгонщика ВКС на базе Т-4 (№ 2 по схеме на стр. 136). (Николай Гордюков)

Рисунок самолета-разгонщика ВКС на базе Т-4. Расположение выводимой полезной нагрузки на орбиту сверху (№ 2 по схеме на стр. 136). (Михаил Дмитриев)

В связи с созданием Рыбинским моторостроительным КБ для самолета Ту-144Д нового, более мощного двигателя РД36-51А в ОКБ П.О. Сухого прорабатывались варианты компоновки самолета Т-4 с новым двигателем.

Работы по этому самолету шли с начала 1970 г. по конец 1971 г. Новый самолет имел полностью схожую с Т-4 аэродинамическую компоновку и отличался расположением и количеством двигателей.

После прекращения работ по самолету Т-4 тема двухдвигательной модификации "сотки" была закрыта.

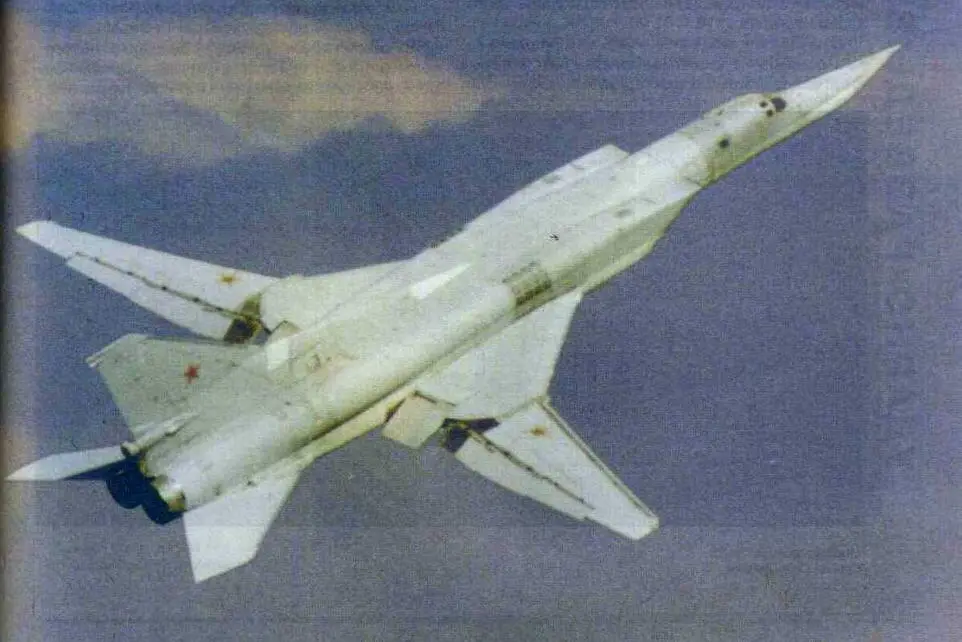

В конце пятидесятых годов на вооружении ВВС США и СССР имелось только по одному типу бомбардировщиков средней дальности, соответственно В-58 и Ту-22. Появившись почти одновременно, эти две машины имели разную концепцию применения, что и определило их внешний облик и технические характеристики. Американский самолет превосходил Ту-22 по скорости и был легче, обладая схожей дальностью действия. Большим недостатком обеих машин была высокая аварийность, объясняемая "сыростью" летательных аппаратов. В итоге эксплуатация В-58 была прекращена, а советский Ту-22 долго доводился и стал полноценной боевой машиной.

На базе самолетов Ту-22 и В-58 были созданы разведывательные модификации Ту-22Р и RB-58, которые достаточно долго эксплуатировались армиями обеих стран.

В 1962 г. в США появился новый ударно-разведывательный самолет А-12, рассчитанный на скорость полета М=3. В основном новая машина использовалась как разведчик. Постепенно модернизируя свой самолет, фирма Lockheed сделала на его базе перехватчик YE-12. А в декабре 1964 г. впервые поднялся в воздух разведчик SR-71. Этот самолет наделал много шума за время своей эксплуатации и косвенно повлиял на создание самолета Т-4.
