Давид Бунимович - Практическая фотография

Зеркальными видоискателями снабжены фотоаппараты марки «Любитель», в которых они служат одновременно в качестве устройства для наводки на резкость.

Наиболее часто в аппаратах применяются прямые оптические , или телескопические , видоискатели (рис. 22, 3). Прибор состоит из прямоугольной рассеивающей (обычно плоско-вогнутой) линзы и собирательной линзы — окуляра. Наблюдение ведется со стороны окуляра, при этом прямоугольная линза ограничивает фотографируемый кадр.

По существу, прямой оптический видоискатель действует подобно театральному биноклю, если смотреть в него со стороны передних, более крупных линз. Изображение предметов получается с правильным расположением сторон, но уменьшенным и как бы удаленным.

Такими видоискателями снабжены фотоаппараты марки «Зоркий», ФЭД и др.

Поскольку видоискатели всегда расположены несколько в стороне от объектива фотоаппарата, границы видимого в них кадра не совпадают с границами кадра, получаемого на снимке.

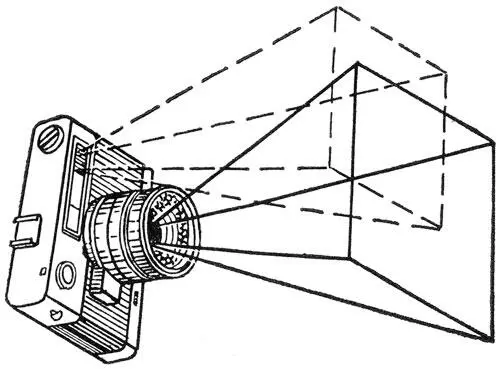

Рис. 23. Возникновение параллакса визирования

Возникает так называемый параллакс визирования (рис. 23), снижающий точность показаний видоискателя, особенно при съемке с коротких расстояний (крупным планом). Чтобы уменьшить влияние этого недостатка, видоискатели рассчитаны так, что ограничивают поле несколько меньшее, чем поле снимаемого кадра. Иными словами, за пределами того кадра, какой мы видим в видоискателе, остается еще некоторый запас поля. Такими образом, даже при некоторых неточностях в кадрировании нет опасения, что часть изображения объекта может оказаться срезанной.

И все же для поправки на параллакс визирования в видоискателях многих современных фотоаппаратов делаются специальные отметки или дополнительные рамки.

Кроме того, в телескопических видоискателях многих фотоаппаратов имеется так называемое диоптрийное устройство . Дело в том, что людям, страдающим недостатками зрения, подчас очень трудно пользоваться видоискателем. Приходится работать в очках, а очки не позволяют приблизить глаз к окуляру видоискателя, и показания последнего становятся неправильными.

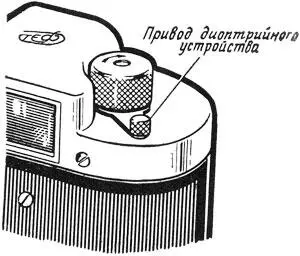

Рис. 24. Привод диоптрийного устройства на фотоаппарате ФЭД

В помощь таким людям и предназначено диоптрийное устройство. Оно состоит из небольшой подвижной рассеивающей линзы, расположенной между линзами видоискателя. Перемещением этой линзы вперед и назад можно в известных пределах изменять оптическую силу видоискателя и подбирать ее по глазам. Эта дополнительная линза перемещается с помощью вынесенного наружу рычажка (рис. 24). Если вы страдаете близорукостью или дальнозоркостью, диоптрийное устройство в аппарате значительно облегчит вам фотографирование.

Для получения четких (не смазанных) изображений при съемке быстро движущихся объектов снимать их следует с очень короткими выдержками — порядка сотых и даже тысячных долей секунды.

Понятно, что открыть объектив на такой короткий промежуток времени без специального механизма невозможно.

Таким механизмом и служит фотографический затвор . Затворы бывают центральные и шторные .

Если заглянуть внутрь объектива, то можно увидеть в нем частично перекрывающие одна другую черные створки. Когда затвор спущен, эти створки полностью закрывают объектив, а в момент действия затвора створки быстро расходятся от центра объектива к краям, открывая его, а затем так же быстро сходятся к центру (рис. 25). Отсюда и название затвора — центральный. Обычно створки расположены между линзами объектива, но могут быть и позади него. Число створок в различных затворах разное. Расположение и число створок большого практического значения не имеют.

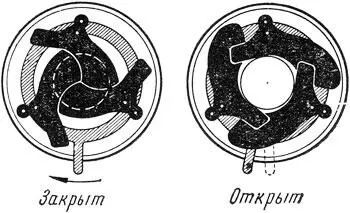

Рис. 25. Схема действия трехстворчатого центрального затвора

Почти все современные центральные затворы заводные, т. е. требуют предварительного взвода, и снабжены для этого заводным рычагом, а для приведения затвора в действие — спусковым рычагом или спусковой кнопкой.

В некоторых фотоаппаратах центральные затворы одновременно служат и диафрагмой. Створки в таких затвоpax во время съемки открываются не полностью, а до заранее установленного предела. Такое устройство называют затвор-диафрагмой .

Шторный затвор устроен и действует иначе. Вместо створок в нем имеется свертывающаяся светонепроницаемая шторка, обычно изготовленная из черной прорезиненной шелковой ткани и расположенная непосредственно перед пленкой. Бывают затворы и с металлической шторкой и затворы веерного типа.

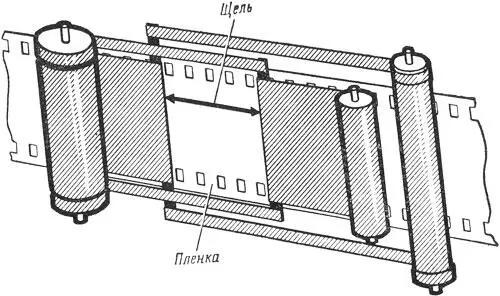

Рис. 26. Схема устройства шторного затвора

На рис. 26 показана схема устройства шторного затвора. Шторка состоит из двух частей, связанных между собой системой тесемок. Расстояние между этими частями определяет ширину щели. При взводе затвора обе части шторки смыкаются и не пропускают света, а при спуске несколько расходятся и образуют щель, которая проходит перед пленкой от одного ее края к другому.

Веерные затворы — это разновидность шторного затвора. Щель в таком затворе образуется секторными, лепестками, сложенными наподобие веера (отсюда и название затвора) и поворачивающимися вокруг общей оси.

Рис. 27.

При нажиме на спуск затвора лепесток 1 (рис. 27) поворачивается направлении стрелки и увлекает за собой лепестки 2 и 3, открывая кадровое окно фотоаппарата (оно на рисунке заштриховано). Вслед за этим приходит в движение лепесток 4 и увлекает за собой лепестки 5 и 6. При этом, в зависимости от установки затвора, между лепестками 1 и 4 образуется щель той или иной ширины.

В каждом затворе имеется устройство, позволяющее регулировать выдержку. В центральных затворах это достигается изменением скорости движения створок, в шторных и веерных — изменением ширины щели.

Основное назначение затвора — отмеривание коротких выдержек, порядка 1/ 15— 1/ 30 с и короче, но некоторые затворы работают и с более продолжительными выдержками: 1/ 8, 1/ 4, 1/ 2и 1 с , и хотя выдержки 1/ 2и 1 с можно осуществить от руки, затвор это делает гораздо точнее. Выдержки больше 1 с затвор обычно не отмеряет — они отмеряются от руки.
