Давид Бунимович - Практическая фотография

Шкала расстояний есть на объективах всех фотоаппаратов, независимо от того, имеется в них какое-либо иное устройство для наводки на резкость или нет. Таким образом, наводку на резкость с помощью шкалы расстояний можно производить любым фотоаппаратом, и этим успешно пользуются опытные фотолюбители и фоторепортеры, особенно при съемке событий. При такой съемке дорога каждая секунда, а наводка на резкость с помощью шкалы расстояний осуществляется гораздо быстрее, чем с помощью других устройств.

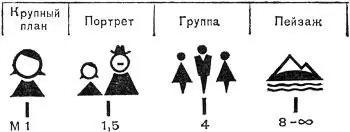

Рис. 32. Шкала и значение символов для наводки на резкость

Глубина резкости, связанная с величиной отверстия диафрагмы и расстоянием до снимаемого объекта, позволила еще более упростить способ наводки на резкость и вместо шкалы расстояний, содержащей целый ряд цифр, применить символическую шкалу, состоящую всего из трех или четырех, например, таких символов: «Крупный план», «Портрет», «Группа» и «Пейзаж» (рис. 32).

Чтобы произвести наводку на резкость с помощью такой шкалы, достаточно установить объектив на тот или иной символ.

Наличие такой шкалы, конечно, не означает, что фотоаппарат пригоден для съемки только указанных на ней объектов, и понимать эти символы в буквальном смысле, безусловно, не следует. Они выбраны как наиболее часто встречающиеся в практике фотолюбителей и наиболее характерные в том смысле, что портреты обычно снимаются с относительно небольшого расстояния — 1-1,5 м, группы — с несколько большего, примерно от 3 до 4 м, а пейзажи — с расстояния не ближе 8 м. Таким образом, фотографируя любые объекты, расположенные на указанных расстояниях, надо руководствоваться этими расстояниями и относить объекты к тому или иному символу. Так, снимая объект, размеры которого требуют съемки с расстояния 3-4 м, следует пользоваться символом «Группа», а снимая здание или другое крупное сооружение, — символом «Пейзаж».

На чем же основан такой способ наводки? Прежде всего на глубине резкости объектива, которая даже и при сравнительно больших отверстиях диафрагмы обеспечивает получение достаточно резких негативов при съемке с указанных расстояний. В расчет принято и то, что при наибольшем отверстии диафрагмы снимают очень редко. Объектив почти всегда диафрагмируют.

Конечно, при таком упрощенном способе наводки на резкость возможны ошибки, избежать которые можно, только умело пользуясь шкалой символов и диафрагмой. Во всяком случае, способ прост и, как показывает опыт, вполне применим.

В разных фотоаппаратах символы могут несколько отличаться по своим изображениям и по расстояниям, которым они соответствуют. Аппараты с наводкой по шкале расстояний называют шкальными .

Гораздо более точен способ наводки на резкость с помощью оптического дальномера. Аппараты с таким способом наводки называются дальномерными .

Дальномерами вообще называются приборы, предназначенные для определения расстояния от наблюдателя до наблюдаемого объекта. Это оптические приборы, действие которых основано на том, что если смотреть на какой-нибудь предмет с двух точек: А и В, отстоящих одна от другой на некотором расстоянии (рис. 33) и так, чтобы угол а всегда был прямым, то, в зависимости от расстояния, от точки А до наблюдаемого предмета угол b будет изменяться. Чем дальше будет расположен предмет, тем угол b будет больше. Следовательно, по величине угла b можно определить расстояние до предмета.

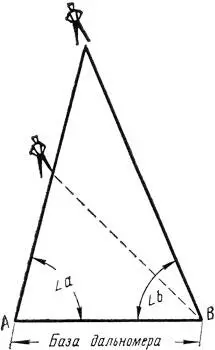

Рис. 33. Принцип действия дальномера

Расстояние между точками наблюдения А и В называется базой дальномера. Чем больше эта база, тем точнее может работать прибор.

Рассмотрим одну из схем устройства и действия оптического дальномера. Прибор состоит из двух зеркал: 1 и 2, расположенных, как показано на рис. 34. Зеркало 1 — обычное. С помощью держателя оно укреплено на оси 3 и может поворачиваться вокруг нее на некоторый угол. Зеркало 2 — полупрозрачное и представляет собой светоделительную пластинку, покрытую тончайшим слоем зеркальной амальгамы. Это зеркало не только отражает свет, но и частично пропускает его.

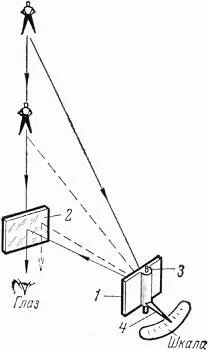

Рис. 34. Схема устройства оптического дальномера

При работе с таким дальномером смотрят одним глазом на предмет через полупрозрачное зеркало 2. При этом изображение предмета в глазу получается сдвоенным за счет двух пучков лучей, из коих один попадает в глаз, 1 пройдя через зеркало 2, а второй — на зеркало 7, отражается от него, падает на зеркало 2 и, отразившись от него, также попадает в глаз.

Однако зеркало 2 можно повернуть так, что второй пучок лучей совпадет с первым, как показано на рисунке. Тогда изображение предмета в глазу не будет двойным, так как контуры двух изображений сольются.

Глядя на рисунок, нетрудно понять, что если приблизить дальномер к наблюдаемому объекту, не изменяя положения зеркала 7, то, согласно закону отражения света, лучи, падающие на это зеркало, отразившись от него, уже не совпадут с лучами, проходящими через зеркало 2, как показано пунктиром. Изображение предмета раздвоен, и, чтобы вновь совместить контуры двух изображений, придется немного повернуть зеркало 1 вокруг оси 3 против часовой стрелки. Если же удалиться от наблюдаемого предмета, то для совмещения контуров изображения зеркало 1 придется повернуть в обратном направлении.

Таким образом, каждому расстоянию от наблюдателя до предмета будет соответствовать какое-то одно положение зеркала 1. Если к держателю этого зеркала прикрепить указательную стрелку 4, поместить у ее конца шкалу и сградуировать эту шкалу соответственно различным расстояниям, то, пользуясь указательной стрелкой, можно будет с достаточной точностью определить расстояние до предмета.

Конструктивно дальномеры, применяемые для фотографических целей, различны, но все они действуют по описанному принципу. При этом возможны два способа использования дальномера. Пользуясь дальномером как отдельным вспомогательным прибором, можно определять расстояние до фотографируемого предмета, а затем соответственно устанавливать объектив фотоаппарата по шкале расстояний. Но технически вполне возможно соединить механизм дальномера с оправой объектива. В этом случае не потребуется совершать две отдельные операции (определение расстояния и установку объектива) — они совместятся в одну и тогда наводку на резкость можно будет производить с помощью самого фотоаппарата. Так устроены фотоаппараты «Зоркий», ФЭД и др.
