К числу зеркальных камер с оборачивающей оптической системой относятся, в частности, фотоаппараты марки «Зенит» (см. рис. 37, в ).

При работе с зеркальными камерами большое значение имеет острота зрения. При недостаточно хорошем зрении наводка часто бывает неточной, и, чтобы облегчить ее, в зеркальных камерах устанавливаются различные устройства, увеличивающие изображение, получаемое на матовом стекле, или повышающие его яркость, — сильно увеличивающий окуляр, клиновое устройство, коллективная линза, линза Френеля, микрорастр.

Если посмотреть в окуляр камеры «Зенит-4» или «Зенит-5», то в центре матового стекла можно увидеть небольшой светлый кружок, разделенный четкой линией пополам, как показано на рис. 39. Это и есть клиновое устройство .

Картина, наблюдаемая в пределах клинового устройства, похожа на ту, которая наблюдается в дальномерах некоторых фотоаппаратов. Когда наводка сделана точно, линии изображения, пересекающие границы двух полукругов клинового устройства, сливаются, как показано на рисунке справа. Когда же наводка неточна, эти линии расходятся в разные стороны (рисунок слева).

Клиновое устройство состоит из двух небольших прозрачных стеклянных клиньев, встроенных в углубление круглой формы, сделанное в центре матового стекла. Изображение, видимое в клиновом устройстве, значительно ярче, чем на матовом стекле. Кроме того, момент совмещения контуров изображения улавливается глазом гораздо лучше, чем момент полной резкости, благодаря чему клиновое устройство значительно облегчает и повышает точность наводки на резкость.

Рис. 39. Что видит глаз в фотоаппарате с клиновым устройством

Коллективная линза (рис. 40) представляет собой плоско-выпуклую линзу, ограненную в виде прямоугольника. Линза приставляется своей плоской стороной вплотную к матовому стеклу камеры и, действуя, как лупа, увеличивает изображение. Иногда матируется плоская поверхность самой коллективной линзы. Такой линзой снабжено большинство малоформатных зеркальных камер.

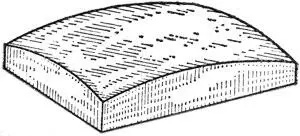

Рис. 40. Коллективная линза

Линза Френеля , или ступенчатая линза (рис. 41), отличается особой формой, предложенной французским ученым Френелем. Такая линза действует, как коллективная, вместе с тем она значительно тоньше и легче. Линза Френеля прикладывается плоской поверхностью к матовому стеклу камеры.

Рис. 41. Линза Френеля в разрезе. Пунктиром показана обычная плоско-выпуклая линза той же оптической силы

Микрорастр (рис. 42) представляет собой тонкую пластинку из прозрачного пластика, поверхность которой состоит из мельчайших пирамид высотой 0,1 мм . Такое же, примерно, и расстояние между их вершинами. В общем, пирамиды так мелки, что при рассматривании их невооруженным глазом микрорастр кажется просто упорядоченным матовым стеклом. Изображение на нем получается резким в тот момент, когда фокальная плоскость проходит через вершины пирамид. При малейшей неточности наводки лучи света отражаются от граней пирамид, и нерезкость изображения наблюдается гораздо лучше. В этом и заключается преимущество микрорастра по сравнению с матовым стеклом.

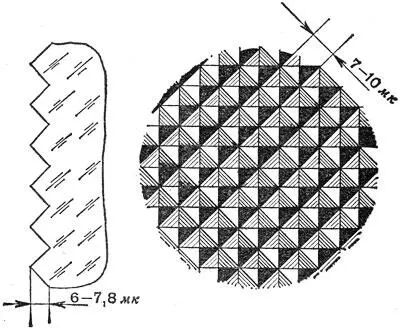

Рис. 42. Микрорастр

Чаще применяются комбинированные системы. Например, вместе с клиновым устройствам используется коллективная линза или линза Френеля. Существует также система, включающая микрорастр, матовое стекло и линзу Френеля. В таких системах микрорастр размещают в пределах небольшого круга в центре кадра, вокруг него оставляют кольцевое матированное поле, а на краях и в углах кадра размещают линзу Френеля (рис. 43). Такая система дает яркое изображение, повышает точность наводки на резкость и позволяет следить за глубиной резко изображаемого пространства.

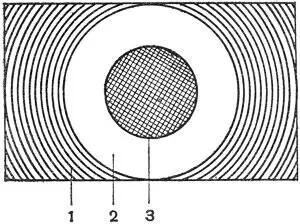

Рис. 43. Комбинированная система для наводки на резкость: 1 — линза Френеля, 2 — матовое стекло, 3 — микрорастр

Огромное преимущество однообъективных зеркальных камер заключается в том, что в них видно изображение, рисуемое самим объективом фотоаппарата и притом в неперевернутом виде. Кадрирование и наводку на резкость в таких аппаратах можно производить одновременно и почти до самого момента съемки. Кроме того, как видно из описания, такие камеры не нуждаются в видоискателе. Они сами являются видоискателями, причем совершенно свободными от параллакса визирования.

Из числа любительских фотоаппаратов однообъективные зеркальные камеры с оборачивающей оптической системой — самые универсальные. Они отлично оснащены и удобны не только для широкого круга обычных съемок, но и для репродуцирования и других специальных видов съемки. Вы, конечно, не совершите ошибки, если приобретете зеркальную камеру с оборачивающей оптической системой. Однако, при всех неоспоримых преимуществах однообъективных зеркальных камер некоторые из них имеют существенный недостаток: при уменьшении отверстия диафрагмы изображение на матовом стекле затемняется, а иногда совсем перестают действовать клиновое и все прочие устройства. Все это сильно затрудняет наводку на резкость и кадрирование снимка. Приходится сначала производить наводку на резкость при полностью открытой диафрагме, а затем поворачивать фотоаппарат объективом к себе и устанавливать диафрагму. При этом теряются порой драгоценные секунды, и удачный момент съемки может быть упущен.

Для устранения этого недостатка на объективах, предназначенных для зеркальных камер, стали устанавливать фиксатор диафрагмы. Он представляет собой кольцо, опоясывающее оправу объектива и снабженное шкалой, повторяющей шкалу диафрагмы. При повороте фиксатора он защелкивается на делениях шкалы, что хорошо ощущается рукой. Достаточно запомнить порядок чисел шкалы фиксатора, и нужную величину диафрагмы легко найти на ощупь по щелчкам фиксатора.

Действие фиксатора состоит в том, что, установленный на то или иное деление шкалы, он в дальнейшем служит упором для привода диафрагмы. Перед съемкой фиксатор ставят на требуемое деление шкалы. Сама диафрагма при этом остается полностью открытой. Затем производят наводку на резкость, после чего, не отводя глаза от окуляра, поворачивают привод диафрагмы до упора. Разумеется, что для следующей съемки диафрагму надо вновь открыть и если требуется другая диафрагма, то снова установить фиксатор. Такое устройство называется диафрагмой до упора .
