С действием прибора легче познакомиться по рис. 135. Укрепив фотоаппарат и объектив, как показано на этом рисунке вверху, кладут репродуцируемый оригинал на экран и включают лампы. Наблюдая за изображением оригинала на матовом стекле, где имеется рамка величиной с кадр, правильно размещают оригинал и наводят на резкость с помощью объектива. Получив на матовом стекле резкое изображение оригинала, смещают верхнюю плиту, как показано на рисунке внизу, т. е. подводят к объективу фотоаппарат, и снимают.

Поскольку глубина оправы с матовым стеклом точно соответствует глубине светонепроницаемой камеры фотоаппарата (а глубина эта, равная 28,8 мм, у перечисленных фотоаппаратов одинаковая), то при точной наводке на резкость по матовому стеклу изображение получается резким и на пленке. Небольшие расхождения в величине глубин компенсируются диафрагмированием объектива.

Таким образом, прибор УРУ позволяет производить точное кадрирование и визуальную наводку в аппаратах, которые сами по себе при съемке с коротких расстояний не позволяют осуществить ни того, ни другого.

Но у прибора УРУ имеются и недостатки, которые легко устранить самим.

Основной недостаток заключается в том, что матовое стекло прибора не имеет светозащитной шахты, вследствие чего ухудшается видимость изображения. Этот недостаток легко устранить, склеив из черной бумаги светозащитную шахту (трубку) высотой примерно 10 см и такого диаметра, чтобы она надевалась на цилиндрическую оправу матового стекла.

Существенно затрудняет наводку на резкость и слишком грубая зернистость матового стекла, поэтому рекомендуется заменить его другим, более тонко матированным.

Недостатком служит и то, что при съемке приходится смотреть на матовое стекло сверху, и если прибор стоит на столе, то для такого наблюдения приходится взбираться на стул. Недостаток этот можно устранить и сделать прибор гораздо более удобным в работе, если вместо светозащитной бумажной трубки сделать приспособление, показанное на рис. 136. Оно представляет собой зеркальную приставку к матовому стеклу прибора и состоит из держателя и обыкновенного карманного зеркальца, укрепленного в наклонном положении под углом 45° к плоскости матового стекла. Такая приставка позволяет вести наблюдение, глядя не сверху, а спереди.

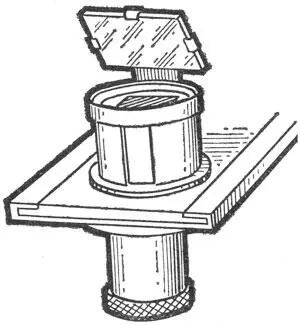

Рис. 136. Зеркальная приставка к прибору УРУ

Без этих дополнительных устройств пользоваться прибором неудобно. В таком случае лучше расположить прибор не на столе, а на полу.

Установка УРУ дает возможность репродуцировать в масштабах до 1:4,5. Для съемки в более крупном масштабе требуются насадочные линзы или промежуточные удлинительные кольца, имеющиеся отдельно в продаже.

Насадочные линзы представляют собой одиночные линзы, вмонтированные в оправу, с помощью которой они насаживаются на оправу объектива. Насадочные линзы бывают положительные (собирательные) и отрицательные (рассеивающие). Первые обозначаются «+» (плюс), вторые «-» (минус).

Для репродуцирования применяются положительные насадочные линзы. Они укорачивают фокусное расстояние объектива, что позволяет при имеющейся глубине фотоаппарата, но с более короткого расстояния получить изображение оригинала в более крупном масштабе.

Основной технической характеристикой насадочных линз служит их оптическая сила, выражаемая в диоптриях и обозначаемая буквой!). Оптической силой называется преломляющая способность линзы, т. е. способность слабее или сильнее преломлять проходящие через нее лучи света. Чем больше оптическая сила, тем сильнее линза преломляет лучи и тем короче ее фокусное расстояние. Таким образом, оптическая сила — это величина, обратно пропорциональная фокусному расстоянию линзы.

За одну диоптрию принята оптическая сила линзы с фокусным расстоянием 1 м. Таким образом, линза с фокусным расстоянием 50 см имеет оптическую силу: 100: 50 = 2 D, а линза с оптической силой 4 D — фокусное расстояние: 100: 4 = 25 см.

Маркировка насадочных линз в диоптриях удобна тем, что с ее помощью легко определить, какое фокусное расстояние будет иметь объектив, если надеть на него ту или иную насадочную линзу. Для этого надо разделить 100 на фокусное расстояние объектива (в сантиметрах), т. е. определить оптическую силу объектива, затем сложить оптические силы объектива и линзы и разделить 100 на полученную сумму диоптрий. Например, если надеть на объектив с фокусным расстоянием 5 см насадочную линзу с оптической силой +10 D, то расчет будет выглядеть так:

100: 5 = 20; 20 + 10 = 30; 100: 30 = 3,3 (см).

Фокусное расстояние такой системы будет 3,3 см. В малоформатном фотоаппарате такая система действует, как широкоугольный объектив.

Однако применение положительных насадочных линз ведет к ухудшению качества изображения, особенно на краях и в углах кадра, притом тем большее, чем больше оптическая сила линзы. Поэтому применять насадочные линзы с очень большой оптической силой (более +5 D) не следует.

Насадочные линзы можно сделать самим из обыкновенных очковых стекол типа мениска (вогнуто-выпуклых).

Важно только, чтобы линза была сцентрирована с объективом. Для этого линзу надо обточить до требуемого диаметра и так, чтобы ее оптическая ось совпала с оптической осью объектива. Такую обточку можно заказать в оптической мастерской. Оправу для линзы склеить из тонкого картона.

Поскольку насадочные линзы ухудшают качество изображения, при работе с ними приходится сильно диафрагмировать объектив. В этом смысле гораздо удобнее промежуточные удлинительные кольца, совершенно не ухудшающие качество изображения и позволяющие вести съемку с любым отверстием диафрагмы.

Это вычерненные металлические кольца разной длины, снабженные с одного конца наружной винтовой резьбой, а с другого — внутренней. Кольца удлиняют растяжение светонепроницаемой камеры фотоаппарата, что позволяет фотографировать с более близкого расстояния и в соответственно более крупном масштабе. В зависимости от того, в каком масштабе требуется сделать репродукцию, применяются кольца разной длины. Можно также пользоваться комбинацией из двух и большего числа колец, ввинчивая их одно в другое.

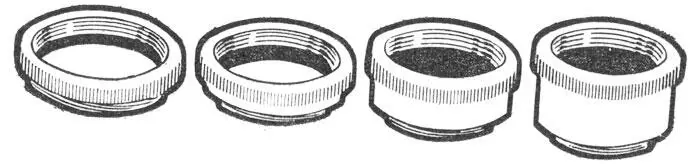

Рис. 137. Комплект промежуточных удлинительных колец

Выпускаемый у нас комплект промежуточных колец состоит из четырех колец длиной 5, 8, 16 и 25 мм (рис. 137).

Он пригоден для малоформатных фотоаппаратов с вывинчивающимися объективами. Соединив между собой все четыре кольца, можно удлинить растяжение фотоаппарата более чем вдвое и снимать мелкие оригиналы в натуральную величину и даже с некоторым увеличением.
