Давид Бунимович - Практическая фотография

Репродукционную съемку малоформатными дальномерными аппаратами с помощью насадочных линз и удлинительных колец можно производить и без установки УРУ.

Для этого прежде всего надо сделать удобную подставку для фотоаппарата. Проще всего приспособить для этого экран и стойку фотоувеличителя.

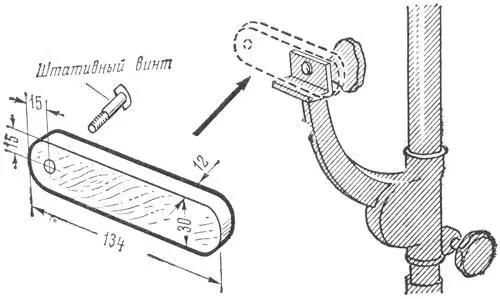

Рис. 138. Переходная площадка для репродуцирования

В некоторых фотоувеличителях проектор скреплен с кронштейном винтом. Если изготовить под этот винт небольшую переходную металлическую или деревянную площадку, как показано на рис. 138, то можно превратить штангу и экран увеличителя в очень удобный штатив для репродукционных работ. Еще проще воспользоваться имеющимся в продаже универсальным кронштейном, который можно укрепить на стойке фотоувеличителя. Что касается осветителей, то в крайнем случае можно применить обыкновенные настольные лампы конторского типа, расположив их симметрично по обе стороны от экрана.

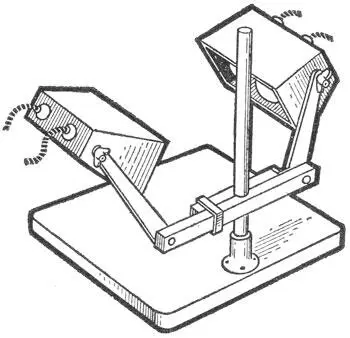

Рис. 139. Простой осветитель для репродуцирования

Лучше, конечно, пользоваться специальным осветителем (рис. 139), сделать который можно целиком из дерева (фанеры и деревянных планок).

Так как при съемке дальномерными фотоаппаратами возможность кадрирования и визуальной наводки на резкость исключается, то обе эти операции производятся при помощи замеров и расчетов.

Рис. 140. Отвес для репродуцирования

Кадрирование делается с помощью отвеса. Для этого надо изготовить (или купить) крышку для объектива, просверлить в центре ее маленькое отверстие, продеть в него нитку, на конце которой укрепить отвес с острием, как показано на рис. 140. При надетой крышке верхний конец нитки оказывается зажатым между оправой объектива и крышкой. В соответствии с высотой, на которой располагается фотоаппарат, во время съемки отвес может быть опущен или поднят.

Расстояние между фотоаппаратом и оригиналом в зависимости от размеров оригинала определяется по расчетным таблицам, которые прилагаются к насадочным линзам. По этим же таблицам производится и наводка на резкость, или, правильнее сказать, установка объектива по шкале расстояний в зависимости от расстояния между оригиналом и задней стенкой корпуса камеры.

Для малоформатных фотоаппаратов выпускаются насадочные линзы с оптической силой +1 и +2 диоптрии. Первая позволяет производить съемку в масштабах приблизительно от 1:20 до 1:10, вторая — от 1:10 до 1:6.

Несколько облегчают кадрирование специальные насадки к дальномеру, представляющие собой стеклянный клин в оправе, который с помощью соединительной планки скрепляется с фотоаппаратом. Такие насадки выпускаются для указанных выше двух насадочных линз, но пригодны они только для фотоаппаратов «Зоркий» и ФЭД ранних выпусков.

Удлинительные кольца в основном предназначены для зеркальных камер «Зенит». К этим кольцам также прилагаются расчетные таблицы с установочными данными для этих фотоаппаратов. Надо сказать, что таблицы эти здесь не нужны, поскольку и кадрирование и наводку на резкость в зеркальных камерах гораздо удобнее производить по матовому стеклу. А вот к дальномерным фотоаппаратам таких таблиц нет. Поэтому мы их здесь приводим (табл. 14).

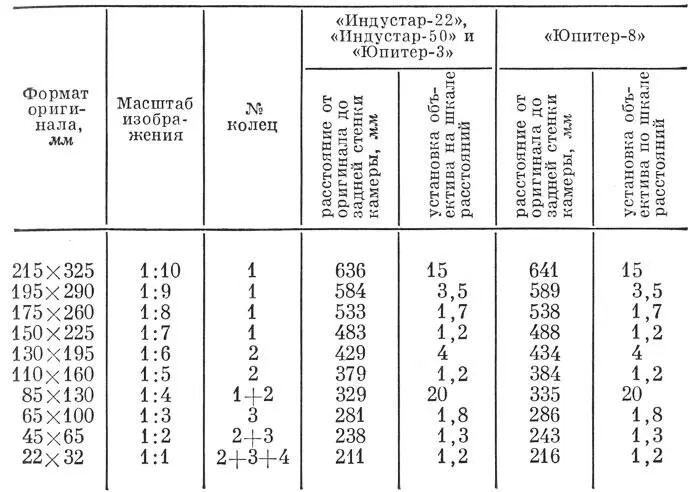

Таблица 14

РАСЧЕТНАЯ ТАБЛИЦА ДЛЯ УДЛИНИТЕЛЬНЫХ КОЛЕЦ КАМЕРЫ «ЗЕНИТ» ПРИМЕНИТЕЛЬНО К КАМЕРАМ ФЭД И «ЗОРКИЙ»

Из описания видно, что репродуцирование малоформатными дальномерными фотоаппаратами с помощью насадочных линз и удлинительных колец без установки УРУ, т. е. по расчетным таблицам, — дело довольно сложное и кропотливое. Куда удобнее в этом смысле зеркальные камеры. Репродуцировать ими — одно удовольствие: здесь легко пользоваться и насадочными линзами, и удлинительными кольцами, и разными объективами.

Сложнее репродуцировать крупноформатными фотоаппаратами, хотя они благодаря сравнительно большому формату очень подходят для этой цели.

Фотоаппарат «Любитель» удобен тем, что наводка на резкость производится в нем визуально, по матовому стеклу (точнее — по матовому кружку). Однако следует помнить, что линейный параллакс визирования у него довольно велик. Расстояние между центрами его рабочего и визирного объективов — 42 мм. На такую же величину сместится и изображение оригинала на негативе, если не сделать во время съемки поправку на параллакс.

Практически поправку можно сделать двумя способами: перемещением аппарата и перемещением репродуцируемого оригинала. Но первый способ более сложен. Он требует изготовления специального приспособления, позволяющего после наводки на резкость и кадрирования переместить аппарат в сторону визирного объектива.

Второй способ проще. Он заключается в том, что после наводки на резкость и кадрирования оригинал смещают в сторону рабочего объектива камеры точно на 42 мм.

Пользуясь фокусировочным устройством фотоаппарата и четырьмя насадочными линзами с оптической силой +2, +3, +4 и +5D, фотоаппаратом «Любитель» можно делать репродукции в масштабах от 1:6,5 до 1:2, т. е. репродуцировать в полный кадр оригиналы размером от 10 x 10 до 40 x 40 см.

Репродуцировать можно и другими крупноформатными аппаратами, например типа «Москва».

Имея набор положительных насадочных линз с оптической силой 1,5; 2; 3; 4 и 5D, фотоаппаратами типа «Москва» можно репродуцировать в полный кадр оригинала размером от 18 x 24 до 45 x 65 см, но кадрировать приходится с помощью отвеса, а расстояние фотоаппарата до оригинала и установку объектива находить с помощью расчетных таблиц, что, как вы уже знаете, не очень удобно.

Но существует другой, более простой и вполне надежный способ репродуцирования и этими фотоаппаратами. Они имеют съемную заднюю стенку корпуса. А это существенно помогает делу.

Аппарат укрепляют на кронштейне вертикально, объективом вниз, и, сняв заднюю стенку корпуса, прикладывают к кадровой рамке фотоаппарата матовое стекло. Оригинал кладут на экран и, погасив в комнате свет, включают осветители. Открыв затвор и глядя сверху на матовое стекло, можно легко и точно скадрировать изображение и отлично навести на резкость.

После этого, убрав матовое стекло и погасив осветители, в темноте прикладывают к кадровой рамке плоскую фотопленку соответствующего формата и устанавливают на место снятую заднюю стенку. Затем, включив осветители, производят съемку.
