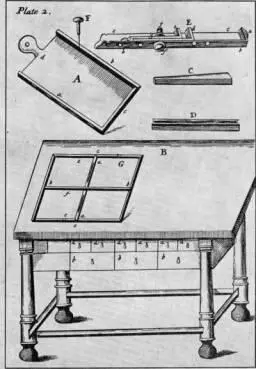

Примерно такой инструментарий был и в типографии И. Гутенберга. Быть может, он использовал верстатку, рассчитанную на набор сразу двух колонок текста. Такая верстатка изображена на одной из гравюр в книге Дж. Моксона (позиция Е рисунка на с. 245). На той же гравюре видна плоская доска А с бортиками, на которую последовательно выставлялись шрифтовые строки. Корректуру осуществляли с помощью шила F, которым накалывали и извлекали ошибочно вставленные в набор литеры. Для формирования полос и их заключки служила рама G, которая расположена на столе с наклонной верхней крышкой.

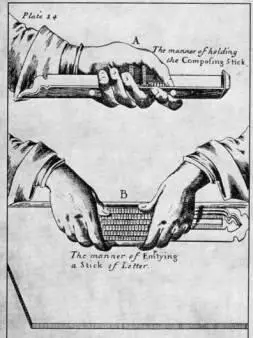

Процесс установки литер в верстатку и строк на верстальную доску иллюстрирует другая гравюра из книги Дж. Моксона (рисунок на с. 246).

Оттиски с печатной формы, набитой краской, как уже говорилось, умели получать и до Гутенберга. Для этого на форму накладывали лист бумаги и притирали его ребром ладони или планкой — рейбером. Гутенберг впервые механизировал этот процесс, построив типографский (или печатный) стан. Как он выглядел, сейчас сказать трудно. Правда, в предвоенные годы в Немецком музее книги и шрифта в Лейпциге экспонировался стан Гутенберга, частично реконструированный, а частично, как утверждали, подлинный. История стана такова.

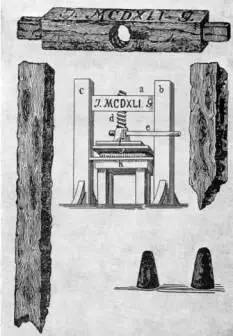

В свое время аббат Тритемий утверждал, что Иоганн Гутенберг жил в доме «цум Юнген». Потомки своеобразно почтили память великого изобретателя: в XIX в. в доме открыли пивную, которая называлась «У Гутенберга». 22 мая 1856 г. в 4 часа пополудни владелец пивной Борзнер, раскапывая земляной пол в подвале, примерно в 5 м от уровня мостовой обнаружил древнеримские монеты, осколки керамики, печные изразцы и несколько дубовых балок. На одной из них сохранилась резная надпись: J MGDXLI G. Ее расшифровали как инициалы Иоганна Гутенберга и указание на год 1441. Сами же балки посчитали частями типографского стана. Известный уже нам дрезденский коллекционер Генрих Клемм в скором времени приобрел находку за немалую сумму. По его заказу отсутствующие детали стана были восполнены.

Впоследствии, когда коллекция Клемма легла в основу Немецкого музея книги и шрифта, открытого в июле 1885 г., в экспозицию вошел и станок [532] См.: Klein Ch. Sur Gutenberg et la fragments de sa presse. Mayence, 1856. . Это было сравнительно небольшое сооружение в виде стола, по сторонам которого вертикально установлены массивные дубовые балки. Между ними — горизонтальная перекладина с помянутой выше надписью. В перекладине — отверстие для винта, на котором укреплена колоколообразная деталь с рычагом для поворачивания винта. Непосредственно на этой детали — доска для прижимания листа к наборной форме, установленной на столе.

Стан в таком виде работать не может, ибо доска должна быть подсоединена к винту подвижно. В противном случае при вращении винта она также должна вращаться, а этому мешают вертикальные балки.

Реконструировали стан, не задумываясь над смыслом его работы. Но дело даже не в этом. В XV в, число 400 писали римскими цифрами не так, как это делается теперь — CD, а таким образом: СССС. Да и имя Иоганн начиналось не с буквы J, а с I. В 1441 г. Гутенберг был не в Майнце, а в Страсбурге. Это сразу насторожило майнцских патриотов. Получалось, что книгопечатание вообще и типографский стан в частности изобретены не в Майпце. Предполагать, что Гутенберг привез с собой станок из Страсбурга, наивно. Столь несложную конструкцию он мог соорудить и вторично.

Поэтому всю историю с находкой частей стана сочли фальсификацией, столь часто вторгавшейся в гутенберговедение.

Подумаем о том, какая задача стояла перед Гутенбергом, когда он собирался механизировать печатный процесс. Чтобы получить оттиск с набора, его прежде всего необходимо покрыть краской. Далее нужно аккуратно наложить чистый лист бумаги на форму. Лист необходимо плотно и, что очень важно, равномерно прижать к форме — такова третья операция. И, наконец, следует снять готовый оттиск с набора. Судя по всему, первая, вторая и четвертая операции осуществлялись Гутенбергом вручную. Механизировано было лишь само получение оттиска, происходившее под большим давлением. По подсчетам специалистов удельное давление в этом случае должно быть равно 8,2 кгс/ см 2. Суммарное же давление при печати, например 42-строчной Библии, можно определить по формуле Q=p×F, где р — удельное давление, a F — площадь формы [533] См.: Самородов Б. П. Находка Балтазара Борзнера: Очерк из истории печатного станка//Полиграфия. 1971. № 1. С. 45-47. . Подставляя соответствующие значения для 42-строчной Библии, например, имеем Q = 8,219×29 = 4518,2 кгс.

Получить давление в четыре с половиной тонны, вручную прижимая доску к набору, невозможно. Печатный стан Гутенберга позволял это делать, прикладывая сравнительно небольшое усилие к рычагу, приводившему во вращение нажимной винт. Это было большим достижением, ибо давало значительный выигрыш во времени и снижало трудоемкость рабочего процесса.

Задумываясь над тем, как механизировать операцию получения оттиска, Гутенберг мог использовать уже существовавшие к тому времени механизмы, призванные создавать давление между двумя горизонтальными плоскостями. Первый из таких механизмов — это пресс, который применялся в виноделии. Виноград укладывали на столе со стоком, под который ставили бочку. По бокам стола находились две массивные вертикальные балки, в пазах которых была подвижно установлена горизонтальная доска. Давление создавалось с помощью бруска, прижимаемого к доске с помощью винтового шпинделя, ходившего в гайке. Последняя была закреплена в горизонтальной перекладине между двумя вертикальными балками. Вращали шпиндель с помощью прикрепленного к нему колеса.

Аналогичную конструкцию имел пресс для обжимки стоп бумаги в бумагоделательном производстве.

Ни в первом, ни во втором случаях конструкторы не ставили перед собой задачи обеспечить механический подъем нажимной доски после прессования. Более того, строгая параллельность доски и поверхности стола в этих случаях не требовалась. Решить эти задачи предстояло Гутенбергу при сооружении типографского стана.
