Гутенберг вряд ли мог обеспечить с имеющимися у него средствами для обработки дерева строгую параллельность горизонтальных поверхностей. Он решил пойти по другому пути. Равномерность натиска по всей плоскости формы может быть достигнута с помощью какого-либо мягкого материала — ткани или пергамена, который помещали между нажимной плитой и листом бумаги, лежащим на форме. Материал как бы скрадывал непараллельность плоскостей и их неровности. Такой материал впоследствии получил название декеля.

Накладывать лист и декель на форму, находящуюся под нажимной плитой, да и наносить в этом положении краску на форму неудобно. Значит, следовало озаботиться созданием устройства, которое периодически перемещало форму под плиту и обратно. Для этого форму устанавливали не прямо на стол, а на подвижную каретку. И, наконец, нужно было придумать механизм, который бы облегчал точное наложение листа на наборную форму.

Познакомиться со всеми этими устройствами можно по старейшим изображениям типографского стана. Первое из них встречается на уже знакомой нам гравюре, помещенной в 1500 г. в издании Маттиаса Гусса. Со времени изобретения книгопечатания прошло всего 50 лет. Нет никакого сомнения в том, что такой же стан стоял в типографии Гутенберга. На гравюре видно массивное сооружение, вертикальные стойки которого укреплены распорками, упирающимися в потолок. Винт пресса не охватишь ладонями, он, видимо, сделан из дерева. Наборная форма заключена в каретке, которая закрыта и подведена под нажимную плиту. На столе хорошо просматривается П-образная стойка для поддержки деталей каретки в открытом состоянии.

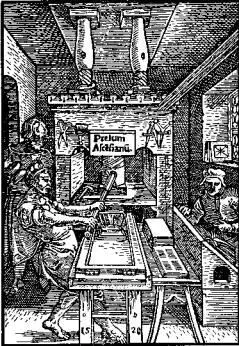

В начале XVI в. изображения печатного стана встречаются на издательских марках типографов Иоста Бадия Асцензия (1509 г.), Петруса Цезаря (1510 г.), Якоба де Бреда (1515 г.), Дирка ван ден Барне (1512 г.), Олдржиха Беленского (1519 г.) [534] См.: Nesvera R. К. Vyvoj rucnicho knihtiskarskeho lisu (1440-1850) // Sb. Nar. mus. Praze. R. C. 1960. Sv. 5, N 1/2. Tab. 9-15. . На всех этих гравюрах изображена рукоятка для перемещения каретки под нажимную плиту и обратно.

Типографские станы рисуют Лукас Кранах (1520 г.) и Альбрехт Дюрер (1525 г.).

На гравюре Иоста Аммана (1568 г.) каретка стана показана в открытом положении. Один из рабочих-типографов кожаными подушечками — мацами набивает краску на печатную форму, второй — снимает отпечатанный лист с иголок-пунктур, закрепленных на декельной рамке.

Первое технически грамотное описание типографского стана, сопровожденное гравюрой, встречается в книге городского архитектора Падуи Витторио Цонка (1568–1602), посвященной различным механическим устройствам и приспособлениям. Книга увидела свет в 1507 г. [535] См.: Zonca V. Novo teatro di machine et edificii. Padoua, 1607. P. 64-67. Стан к этому времени усовершенствовали, некоторые части его стали делать из металла, но принцип работы и общая конструкция остались прежними. Вот как представляет Цонка устройство этого стана: «Винт А должен быть отлит из металла (меди. — Е. Н .), ибо тогда он лучше и чище. Его можно сделать и из железа, по это не так хорошо; он должен иметь четырехгранную нарезку… Винт входит в гайку (на гравюре она не видна — Е. Н .), также сделанную из металла, и она не выпускает винт за поперечину. Нажимная плита также отливается из металла, чтобы быть гладкой, ибо она должна ровно нажимать на шрифт. Из железа она будет хуже, ибо молотом ее трудно сделать такой ровной… Если же хотят сделать нажимную плиту из дерева, то надо взять оливковое дерево. Внизу на винте висит четырехгранная железная букса Z), которая с помощью шнуров поднимает нажимную плиту вверх. Эта букса имеет четырехугольную форму для того, чтобы винт лучше нажимал своей конической (лишенной нарезки. — Е. Н.) частью на нажимную плиту… Букса прикреплена к (лишенной нарезки. — Е. Н.) части винта штифтом… таким образом, что при вращении винта букса перемещается (возвратно-поступательно вниз и вверх. — Е. Н.). На высоте в 2,5 фута (75 см — Е. Н .), на которой человеку удобно работать, установлен стол Е… занимающий пространство между стойками G , заключающими всю конструкцию. На столе движется каретка ЕЕ, в которой заключен шрифт. Рабочий передвигает каретку взад и вперед ручкой с помощью шнура, намотанного на барабан N. Внизу под кареткой прикреплено несколько железных полос и несколько таких же F — на столе, по которым каретка, смазанная мылом, легко скользит. После того как рабочий сделает нажимным рычагом В движения к себе и обратно, он, с помощью рукоятки, перемещает тележку вправо, открывает раму наподобие окна (см. изображение открытой и закрытой каретки внизу справа. — Е. Н .), вынимает оттуда отпечатанный лист, берет обеими руками наполненные шерстью мацы М, опускает их в типографскую краску из ламповой сажи, льняного масла и смолы, один или два раза ударяет их друг о друга (точнее, растирает краску вращательным движением мац. — Е. Н .), затем набивает краской шрифт, накладывает чистый лист, закрывает каретку, смещает ее налево, прижимает рычагом винт вниз и так повторяет печатание» [536] Цит. с исправлениями по: Бек Т. Очерки по истории машиностроения. М.; Л, 1933. С. 206-207. .

Поясним принцип действия типографского стана кинематической схемой. Наборная форма заключена в раме, установленной на каретке 1 , которая имеет возможность возвратно-поступательного движения вдоль поверхности стола 2. К каретке шарнирно прикреплена декельная рамка (тимпан) 5 , а к последней — рамка (фрашкет) 4 , предохраняющая поля оттиска от попадания краски. Декельная рамка затянута листом пергамена, выравнивающим натиск. На рамке закреплены иголки-пунктуры, на которые накалывают лист бумаги. После этого на декельную рамку опускают фрашкет, а затем декельную рамку с фрашкетом накладывают на наборную форму и с помощью рукоятки приводят во вращение цилиндр 5. Последний при помощи шнуров 6 перемещает каретку под нажимную плиту (тигель) 7 . Тигель подвешен на шнурах 8 к буксе 9 (на Руси ее называли «орех»), которая подвижно установлена на цилиндрическом выступе 10 , жестко скрепленном с винтом 11. При перемещении нажимного рычага 12 винт, смещаясь в гайке 13 , своей нижней, лишенной нарезки частью 14 прижимает тигель к листу, лежащему поверх набитой краской формы. При обратном движении рычага (на Руси его называли «кука») букса смещается вверх и поднимает тигель, подвешенный на шнурах. Затем каретку выводят из-под тигля, раскрывают ее и снимают готовый оттиск с пунктур.
