Игорь Сорокин - Покорение высоты

Совсем немного времени прошло, и вскоре Никитин пишет в Новосибирск свояку и коллеге Б. П. Савельеву:

«…Написал статью о новом классе конструкций — «Полюсные конструкции» (те самые конструкции, способные подвешивать купола к небу, которые башня когда-то властно отодвинула)… статью признали интересной… Конструкции понравились, и мы их применили в нескольких павильонах для выставки [имеется в виду строительная выставка].

Борис! Я тебе первому пришлю экземпляр этой статьи. Вот увидишь, как интересно. Сам на себя удивляюсь».

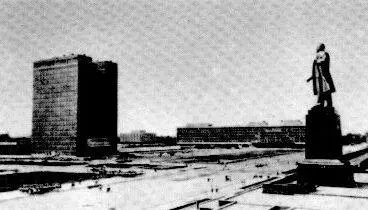

Высотное здание в Ташкенте выдерживает девятибалльное землетрясение. Спроектирован Н. Никитиным по принципу корабля-катамарана.1970 г.

Чтобы понять радость конструктора Никитина, достаточно сказать, что родилась не оригинальная балка или панель, родился принципиально новый класс конструкций. Это были конструкции будущих дворцов и стадионов под раздвижной крышей, купола планетариев, перекрытия театров и концертных залов. Уже первое применение этих конструкций для павильонов строительной выставки и в проекте перекрытия стадиона «Динамо» открыло Николаю Васильевичу большую будущность конструкций нового класса. Смысл и оригинальность работы этих конструкций состояли в том, что с их помощью общая конструкция здания организовывалась таким образом, что верхнее перекрытие выталкивалось и удерживалось в подвешенном состоянии нижележащими конструкциями. Эффект предварительного напряжения железобетонных конструкций был здесь использован с полной отдачей.

На основе практического применения этих конструкций Никитину удалось разработать комплексную теорию конструкций этого класса, определить спектр их возможностей и конструктивные качества. «Важным достоинством полюсных конструкций, — сообщает специальная техническая литература, — является возможность их использования для перекрытия сооружений с различной конфигурацией плана — круглой, эллиптической, квадратной и прямоугольной и, вообще, произвольной; они могут иметь положительную и отрицательную кривизну. Благодаря выгодной статической работе система отличается экономичностью; она проста в конструктивном отношении и открывает широкие архитектурные возможности».

Образец "полюсной конструкции". Купол подвешен к небу. Здание цирка в Душанбе. 1970 г.

А спустя чуть больше полугода следующее сообщение: «Пишу доклад на соискание степени доктора на тему: «Железобетонные конструкции высотных и большепролетных зданий и сооружений»… Я придумал новую систему конструкций для многоэтажных и многопролетных зданий. Сейчас занимаюсь ее пропагандой и внедрением». Здесь речь идет о системе АБВ, названной по первым буквам слов — арки, балки висячие. И если современный строительный мир видел в Никитине «бога железобетонных конструкций», который, казалось, делал из железобетона все, что ему заблагорассудится, то в системе АБВ задействовали конструкции из металла.

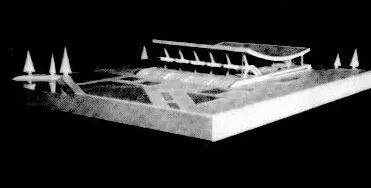

Система АБВ (арки, балки висячие). Верхние перекрытия держатся на вантах. Макет спорткомплекса в Калининграде

Известно, что бетон прекрасно работает на сжатие и плохо на растяжение. Металлические конструкции — наоборот: они способны выдержать огромные растягивающие силы и не выдерживают больших нагрузок на сжатие. Эти особенности металла конструктор сумел использовать с полной отдачей. Металлические перекрытия, какими бы прочными они ни были, при больших пролетах прогибаются, провисают. «И пусть себе провисают!» — решил конструктор, задумав использовать само это провисание.

Для большепролетных зданий специального назначения, таких, как кинотеатры или плавательные бассейны, более удобной будет не прямая плоская кровля, а преломленная в середине таким образом, что одна половина крыши окажется выше другой. Один скат крыши покатый, а другой — почти плоский. На самом изломе крыши Никитин поместил шарнир собственной конструкции, который позволил всей крыше произвольно подниматься и опускаться под влиянием перепадов температуры. Там, где у бассейна крыша вздымается вверх, размещены вышки для прыжков в воду, а над гладью водных дорожек плоская крыша висит несколько ниже. С кинотеатром — тот же прием. Под высоко задранной крышей размещен широкоформатный экран; кровля располагается как бы специально по расширяющемуся, восходящему лучу кинопроектора.

Расчет прост и надежен, кровлю очень удобно монтировать. И весь фокус, казалось бы, предельно прост — произвольно сломать крышу пополам, на месте излома установить шарнир, а два опорных конца крыши закрепить на двух противоположных разновысоких стенах, которые несут основную нагрузку.

Эта система показалась настолько заманчивой и привлекательной для строителей, что, как говорится, прямо с листа была реализована в целой серии зданий и сооружений. Самыми удачными реализованными своими проектами с использованием висячих конструкций АБВ Никитин считал универсальный спортивный зал в Душанбе и летний каток в Калининграде, где он приспособил к этой системе еще одно свое конструктивное новшество — ванты — подвесные стальные канаты, на которых покоится кровля. Так отголоски удачного решения телебашни позволили Никитину создать подлинно современное здание с упругим, эластичным перекрытием. И еще одна особенность увеличивала притягательную силу конструкций АБВ — расход высокопрочной стали для большепролетных перекрытий резко сокращался. В некоторых случаях экономия стали достигала 40 процентов по сравнению с другими зданиями таких же размеров и того же назначения.

Исчерпывающе использовать возможности материала, найти в самом материале ключ к удачному конструктивному решению, решить задачу самым простым и удобным способом — такими были цели его поиска и путь к удачам.

— Не надо приходить в восторг, если вы придумали что-то дельное. Пошевелите еще мозгами. Поглядите, не лежит ли еще что-то рядом, нельзя ли развить, укрепить то первое, что пришло на ум, — говорил Николай Васильевич.

Конструктор всегда искал это «дельное», находил, показывал путь, каким надо развивать открытое, а для себя снова подыскивал новую нехоженую дорогу.

Раздумывая о судьбах строительства, Никитин все чаще приходил к мысли, что споры о том, что первично: художественно-архитектурный образ или конструктивная система, — не только беспочвенны, а просто-напросто вредны, потому что они мешают понять существо и направленность развития строительного процесса.
