Н. Белов - Алексей Васильевич Шубников (1887—1970)

где Е' g— поверхностная энергия сферолита.

Для сферолита, сплошь покрытого гранями {100},

где Е" gповерхностная энергия сферолита, образованного из пластинчатого кристалла.

При Е" g= E k

и окончательно:

Анализ полученных выражений свидетельствует о том, что при Е' g> E kболее выгодна столбчатая форма кристаллов, а при Е' g< E k— сферолит, Аналогично и для пластинчатой формы: при Е" g> E kболее устойчива пластинчатая форма, а при Е" g< E k— сферолит.

Сферолит может возникать в вязкой переохлажденной жидкости из многих кристаллических зародышей, сосредоточенных в одной «точке», либо из одного монокристального зародыша путем его расщепления [226]. В первом случае образование сферолита обусловлено чисто геометрической причиной: возможностью для каждого зародыша расти только в одном направлении — по радиусам из определенной «точки». Между растущими кристаллами возникает «борьба за существование», в результате которой «выживают» лишь те из них, которые по закону геометрического отбора ориентированы направлениями наибольших радиальных скоростей.

Если сферолит образуется из столбчатого или игольчатого кристаллика, то расщепление кристалла сопровождается образованием двулистника (рис. 10). Последний может состоять либо из вытянутых листков, либо круглых глазков, либо из двух спиральных завитков.

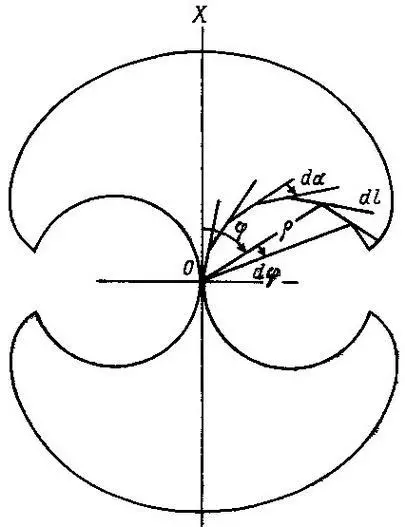

Рис. 10. Пояснение закона образования двулистника с круглыми «глазками».

Кривая двулистника с круглыми глазками диаметром а описывается следующим выражением:

ρ = α sin φ, dα = 2dφ.

Пусть длина кристалла l в результате его роста увеличивается со скоростью:

v 1= dl/dt

а расщепление идет с угловой скоростью:

v 2= dα/dt = 2dφ/dt.

Отношение этих скоростей при образовании сферолита постоянно:

k = v 1/v 2= dl/dα = 1/2 dl/dφ.

Если при росте кристалла k увеличивается или уменьшается по закону k = k 0+ k 1t, то листочки двулистника будут приобретать либо удлиненную форму, либо форму завитка.

С целью определения конечной формы сферолита А. В. Шубников рассматривает соотношения между линейной скоростью роста и скоростью расщепления. Например, если линейный рост ускоряется, а расщепление идет с постоянной скоростью, происходит удлинение формы. В противном случае — двулистник будет образован четырьмя спиралями.

Необычно ведут себя сферолиты трифенилметана [235]. При более высокой температуре возникают быстро растущие перистые сферолиты, а при более низкой — хорошо образованные, медленно растущие сферолиты. В этом случае образуются кольца (ритмический рост), которые возникают из прямолинейных «волн», направленных по касательным к поверхности сферолита. Эти волны распространяются далеко за пределы сферолита в расплав. О том, что кольца сферолита действительно представляют собой как бы замороженные волны жидкости, свидетельствует факт исчезновения этих волн при кристаллизации между двумя покровными стеклами.

А. В. Шубников рассматривал кристалл и как отдельный индивидуум, и как кристаллическую среду [102]. Чтобы понять слово «индивидуум» в отношении кристаллов, необходимо обратиться к истории самой кристаллографии. Еще в 1669 г. Н. Стеной показал, что его закон постоянства углов в равной мере имеет отношение как к структуре кристаллов, так и к их внешней форме. «Этот закон постоянства углов должен быть справедлив не только по отношению к существующим в данный момент на поверхности кристалла и определяющим его временную форму граням, но также и по отношению к существовавшим когда-то на поверхности, а ныне продолжающим свое существование внутри кристалла, его молекулярным плоскостям. Уже с точки зрения закона постоянства гранных углов, первого закона внешней формы кристаллов, существенным оказывается не внешняя форма кристаллов, а строение, не кристаллический индивидуум, а кристаллическая среда... Так, от внешней формы кристаллического индивидуума, благодаря правильному логическому развитию наших представлений о кристалле, мы приходим к понятию кристаллической среды или бесконечно большому кристаллу, совершенно не имеющему внешней формы» [102, с. 2]. Изучая оптические свойства высокосовершенных монокристаллов, исследователи пришли к понятию «кристаллической однородности», допускающему деление кристалла на совершенно одинаковые части «неделимых» кристаллических индивидов.

Систематическое изучение симметрии внешней формы кристаллов привело к открытию 32 видов симметрии, что позволило отличать кристаллы друг от друга по внешней форме. Понятие кристаллической среды здесь уступает понятию кристаллического индивида. Более глубокое изучение симметрии кристаллов, однако, позволило Е. С. Федорову и А. Шенфлису установить 230 пространственных групп. Такую симметрию может иметь бесконечно большой кристалл, т. е. кристаллическая среда.

Особо следует остановиться на известной книге А. В. Шубникова [86], вышедшей в свет еще в 1935 г., но до настоящего времени не только не потерявшей своего значения, но являющейся настольной книгой кристаллографов-ростовиков. Впервые в этой книге целиком была представлена проблема роста кристаллов, раскрыта ее значимость и взаимосвязь с другими разделами кристаллографии.

Книга содержит семь разделов. В первом из них приводятся общие сведения о кристаллах, причем особое внимание уделяется их геометрически правильной форме. Ведь именно изучение внешней формы кристаллов позволило установить закон постоянства углов, вывести представление об идеальной и реальной формах кристаллов, составить понятие о простых формах. Пользуясь этими представлениями, А. В. Шубников отметил, что всякий кристалл можно рассматривать как совокупность концентрических многогранных оболочек, минимальная толщина которых равна толщине одного молекулярного слоя. В результате этого простую форму кристаллов составляют не только геометрически равные, но главное физически равные поверхности. Этот вывод лег в основу реального кристаллообразования. Вот почему А. В. Шубникова следует считать основоположником этого направления, играющего в настоящее время важнейшую роль. Он одним из первых дал описание реальной структуры кристаллов: понятие энантиоморфизма, двойников и закономерных сростков, обратив внимание на закон кристаллической однородности, согласно которому кристалл является одновременно и однородным и анизотропным. Свойства его вдоль параллельных направлений одинаковы, а вдоль перпендикулярных — различны. Отсюда оказалось возможным построение поверхностей физических свойств кристаллов, характеризующих их значения по различным кристаллографическим направлениям.
