ПРИБОРЫ ПРИЦЕЛИВАНИЯ: монокулярный телескопический прицел TZF 12а.

БРОНИРОВАНИЕ, мм: лоб корпуса — 85, борт — 50, корма — 40; крыша, днище — 17; башня — 17–110.

ДВИГАТЕЛЬ: Maybach HL 230 P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, семискоростная коробка передач АК 7–200(7 вперед, 1 назад), планетарный механизм поворота, бортовые передачи и дисковые тормоза.

ХОДОВАЯ ЧАСТЬ: 16 обрезиненных опорных катков в два ряда на борт, один поддерживающий каток, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная, торсионная; в каждой гусенице 86 траков шириной 660 мм, шаг трака 153 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 55.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,45; высота стенки, м — 0,9; глубина брода, м — 1,9.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

БОЕВАЯ МАССА, т: 56,9.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8450, ширина — 3705, высота — 3000, клиренс — 470.

ВООРУЖЕНИЕ: 1 пушка KwK 36 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 92 артвыстрела, 5100 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF 9а.

БРОНИРОВАНИЕ, мм: лоб — 100; борт, корма — 82; крыша, днище — 28; башня — 28–100.

ДВИГАТЕЛЬ: Maybach HL 230P45, 12-цилиндровый, карбюраторный, V— образный, жидкостного охлаждения, мощность 700 л.с. (515 кВт) при 3000 об/мин., рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8 вперед, 4 назад) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 24 опорных катка в четыре ряда на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 725 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,3; высота стенки, м — 0,79; глубина брода, м — 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

БОЕВАЯ МАССА, т: 69,8.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10 286, ширина — 3755, высота — 3090, клиренс — 495.

ВООРУЖЕНИЕ: 1 пушка KwK 43 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 9d.

БРОНИРОВАНИЕ, мм: лоб — 150; борт, корма — 80; крыша — 40, днище — 4025; башня — 50–180.

ДВИГАТЕЛЬ: Maybach HL 230P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м — 1,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

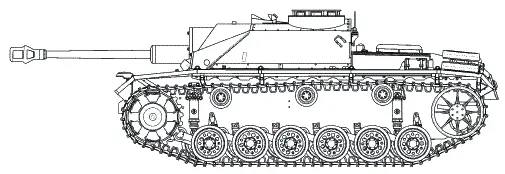

БОЕВАЯ МАССА, т: 23,4.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6770, ширина — 2950, высота — 2160, клиренс — 390.

ВООРУЖЕНИЕ: 1 пушка Stuk 40 L/48 калибра 75 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 54 артвыстрела, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископические прицелы Sfl ZF1а и Rblf 36.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 80; борт и корма — 30; крыша — 18; днище — 19.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 300 л.с. (221 кВт) при 3000 об/мин., рабочий объем 11 867 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач (6 вперед, 1 назад), планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных сдвоенных обрезиненных катков на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами, зацепление цевочное; подвеска — индивидуальная, торсионная; в каждой гусенице 94 трака шириной 400 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 155.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2; высота стенки, м — 0,6; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5 или Fu 15.

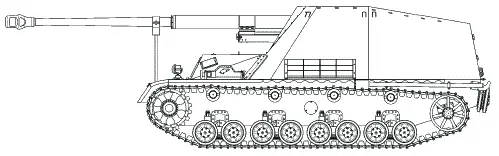

БОЕВАЯ МАССА, т: 24,4.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8840, ширина — 2950, высота — 2940, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Pak 43 L/71 калибра 88 мм, 1 пулемет MG 42 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 40 артвыстрелов, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.1а.

БРОНИРОВАНИЕ, мм: лоб корпуса — 30; борт, корма — 20; рубка — 10.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 265 л.с. (195 кВт) при 2600 об/мин., рабочий объем 11 867 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная планетарная коробка передач (6 — вперед, 1 — назад), планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения, четыре поддерживающих катка; в каждой гусенице 103 трака шириной 400 мм, шаг трака 120 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 27; ширина рва, м — 2,2; высота стенки, м — 0,6; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Fu Spr. «d».

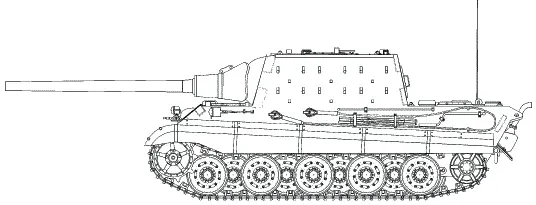

БОЕВАЯ МАССА, т: 75,2.
