Михаил Барятинский - Танковые асы Гитлера

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4966, ширина — 2715, высота — 2100, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка 3ИС-3 обр. 1942 г. калибра 76 мм.

БОЕКОМПЛЕКТ: 60 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорама Герца.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 25…35, борт — 10…15, корма — 10, крыша и днище — 10.

ДВИГАТЕЛЬ: два ГАЗ-203, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 140 л.с. (103 кВт) при 3400 об/мин, суммарный рабочий объем 6960 см3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, четырехскоростная коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных обрезиненных катков на борт; три поддерживающих катка; ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 93 трака шириной 300 мм, шаг трака 111 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 28, ширина рва, м — 1,6, высота стенки, м — 0,6, глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ-3 или 9Р, переговорное устройство ТПУ-3.

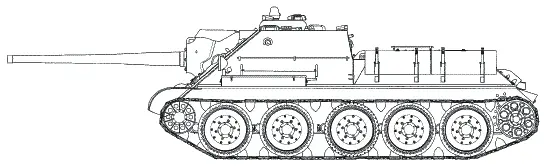

БОЕВАЯ МАССА, т: 29,6.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8130, ширина — 3000, высота — 2300, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Д-5-С85 или Д-5-С85А обр.1943 г. калибра 85 мм.

БОЕКОМПЛЕКТ: 48 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10Т-15 или ТШ-15, панорамный прицел.

БРОНИРОВАНИЕ, мм: лоб, борт и корма корпуса — 45, крыша, днище — 20.

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, ширина рва, м — 2,5, высота стенки, м — 0,73, глубина брода, м — 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9РМ или 9РС, переговорное устройство ТПУ-3-бисф.

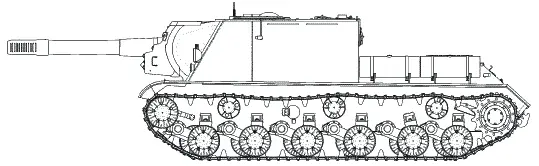

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9050, ширина — 3070, высота — 2480, клиренс — 470.

ВООРУЖЕНИЕ: 1 гаубица-пушка МЛ-2 °C обр.1937 г. калибра 152 мм, 1 пулемет ДШК обр.1938 г. калибра 12,7 мм (на зенитном станке на части машин).

БОЕКОМПЛЕКТ: 20 выстрелов, 250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел СТ-10, панорама Герца.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 90, корма — 60, крыша и днище — 20…30.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 520 л.с. (382,5 кВт) при 2000 об/мин, рабочий объем 38 880 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо, подвеска индивидуальная торсионная, в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм.

СКОРОСТЬ МАКС., км/ч: 35.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36, ширина рва, м — 2,5, высота стенки, м — 1, глубина брода, м — 1,3

СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10РК, переговорное устройство ТПХ-4-бисф.

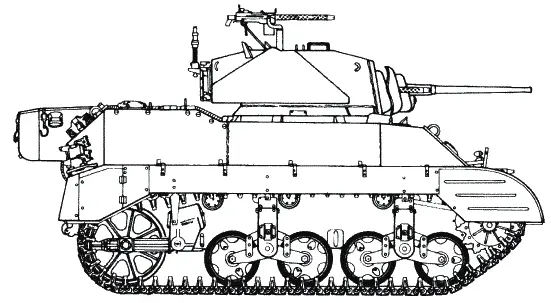

БОЕВАЯ МАССА, т: 15,4.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4839, ширина — 2286, высота (по зенитному пулемету) — 2565, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка М6 калибра 37 мм и 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 116 артвыстрелов и 6400 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М70D, перископический прицел М4А1, стабилизатор наведения в вертикальной плоскости.

БРОНИРОВАНИЕ, мм: лоб корпуса — 38–64, корма — 25, крыша и днище — 13, башня — 13…51.

ДВИГАТЕЛЬ: два Cadillac V-8 серии 42, 8-цилиндровых, V-образных, карбюраторных, жидкостного охлаждения суммарной мощностью 220 л.с. (162 кВт) при 3400 об/мин, суммарный рабочий объем 11 340 см3.

ТРАНСМИССИЯ: две гидромуфты, две четырехскоростные автоматические коробки передач с гидравлическим управлением, два карданных вала, двухступенчатый планетарный редуктор (демультипликатор), двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 294 мм, шаг трака — 140 мм.

СКОРОСТЬ МАКС., км/ч: 48.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 1,83, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508, — 528 или — 538.

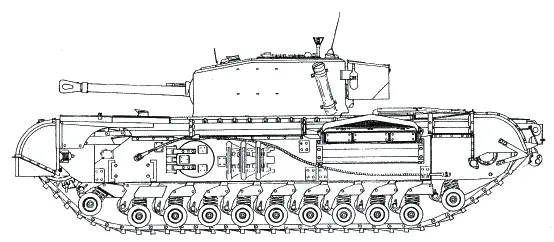

БОЕВАЯ МАССА, т: 39,574.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7442, ширина — 3251, высота — 2450, клиренс — 530.

ВООРУЖЕНИЕ: 1 пушка Мк III или Мк IV калибра 6 фунтов, 2 пулемета BESA калибра 7,92 мм, 1 зенитный пулемет Bren калибра 7,7 мм, 1 дымовой гранатомет калибра 50,5 мм.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4950 патронов к пулеметам BESA, 600 патронов к пулемету Bren, 30 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 30 Мк IS для пушки; № 30 Мк I или Мк IA или № 33 Мк IS или IIS для курсового пулемета.

БРОНИРОВАНИЕ, мм: лоб — 101, борт — 76, корма — 64, крыша — 15–19, днище — 19; башня — 89.

ДВИГАТЕЛЬ: Bedford «Twin — Six», 12-цилиндровый, горизонтально-оппозитный, карбюраторный, жидкостного охлаждения; мощность 350 л.с. (257 кВт) при 2200 об/мин, рабочий объем 21 237 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион, 4-скоростная коробка передач Merritt-Brown H4 в одном блоке с дифференциальным механизмом поворота.
