ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10 654, ширина — 755, высота — 2945, клиренс — 495.

ВООРУЖЕНИЕ: 1 пушка Pak 44 L/55 калибра 128 мм, 1 пулемет MG

34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 40 артвыстрелов, 1500 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 150; лоб рубки — 250; борт и корма — 80; крыша — 40; днище — 25–40.

ДВИГАТЕЛЬ: Maybach HL 230P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 36.

ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,5; высота стенки, м — 0,85; глубина брода, м — 1,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

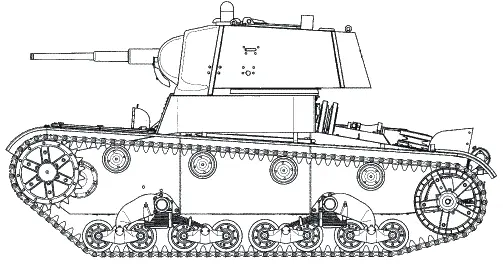

БОЕВАЯ МАССА, т: 10,25.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4650, ширина — 2445, высота — 2330, клиренс — 380.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. или 1938 г. калибра 45 мм, 3 (1 — зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелов и 3087 патронов (в танке с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г. или стабилизированный прицел ТОП-1 (на танках с пушкой обр.1938 г.), перископический панорамный прицел ПТ-1 обр.1932 г.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 15, крыша — 10, днище — 6, башня — 6–15.

ДВИГАТЕЛЬ: Т-26 (типа «Армстронг-Сиддлей»), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л.с.(66,24 кВт) при 2100 об/мин, рабочий объем 6600 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллиптических рессорах, четыре поддерживающих катка, направляющее колесо с натяжным механизмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108–109 траков шириной 260 мм, шаг трака 90 мм.

СКОРОСТЬ МАКС., км/ч: по шоссе — 30, по местности — 18.

ЗАПАС ХОДА, км: по шоссе — 225, по местности — 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 40, ширина рва, м — 2, высота стенки, м — 0,75, глубина брода, м — 0,8

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-3, переговорное устройство ТПУ-3 или ТПУ-2.

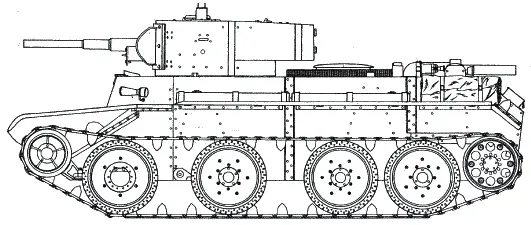

БОЕВАЯ МАССА, т: 13.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5645, ширина — 2320, высота — 2394, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 172 выстрела и 2394 патрона (на танках без радиостанции), 132 выстрела и 2394 патрона (на танках с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г., перископический панорамный прицел ПТ-1 обр.1932 г.

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт и корма — 13, крыша — 10, днище — 6, башня — 15.

ДВИГАТЕЛЬ: М-17Т, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1650 об/мин, рабочий объем 46 920 см3.

ТРАНСМИССИЯ: многодисковый фрикцион сухого трения, четы-рехскоростная коробка передач, бортовые фрикционы, бортовые передачи, редукторы привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу — ведущий задний опорный каток, управляемый — передний; подвеска индивидуальная пружинная; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.

СКОРОСТЬ МАКС., км/ч: на гусеницах — 53, на колесах — 73.

ЗАПАС ХОДА, км: на гусеницах — 375, на колесах — 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 42, ширина рва, м — 2,5, высота стенки, м — 0,55, глубина брода, м — 0,73.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-3.

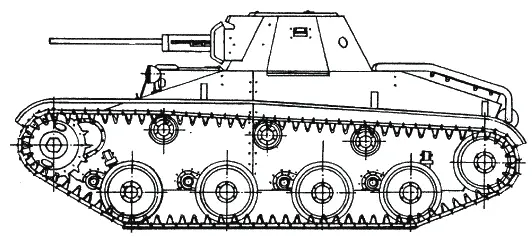

БОЕВАЯ МАССА, т: 6,4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4100, ширина — 2302, высота — 1735, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка ТНШ-20 калибра 20 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 754 выстрела, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП-1.

БРОНИРОВАНИЕ, мм: лоб корпуса — 35, борт, корма — 25, крыша — 13, днище — 10, башня — 35.

ДВИГАТЕЛЬ: ГАЗ-202, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 76 л.с.(55,9 кВт) при 3400 об/мин, рабочий объем 3480 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное), подвеска индивидуальная торсионная, в каждой гусенице 87 траков шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 44.

ЗАПАС ХОДА, км: 455.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 29,5, ширина рва, м — 1,7, высота стенки — 0,65, глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3 (только на командирских танках).

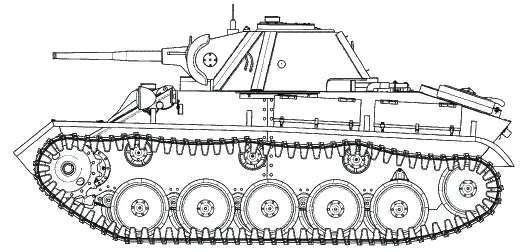

БОЕВАЯ МАССА, т: 9,2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4285, ширина — 2420, высота — 2035, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка 20К обр.1934 г. калибра 45 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 70 выстрелов, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП (позже — ТМФ).

БРОНИРОВАНИЕ, мм: лоб корпуса — 35…45, борт — 15, корма — 15…25, крыша и днище — 6…15, башня — 35.

ДВИГАТЕЛЬ: два ГАЗ-203, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 140 л.с. (103 кВт) при 3400 об/мин, суммарный рабочий объем 6960 см3.
